CAMSHAFT & VALVE

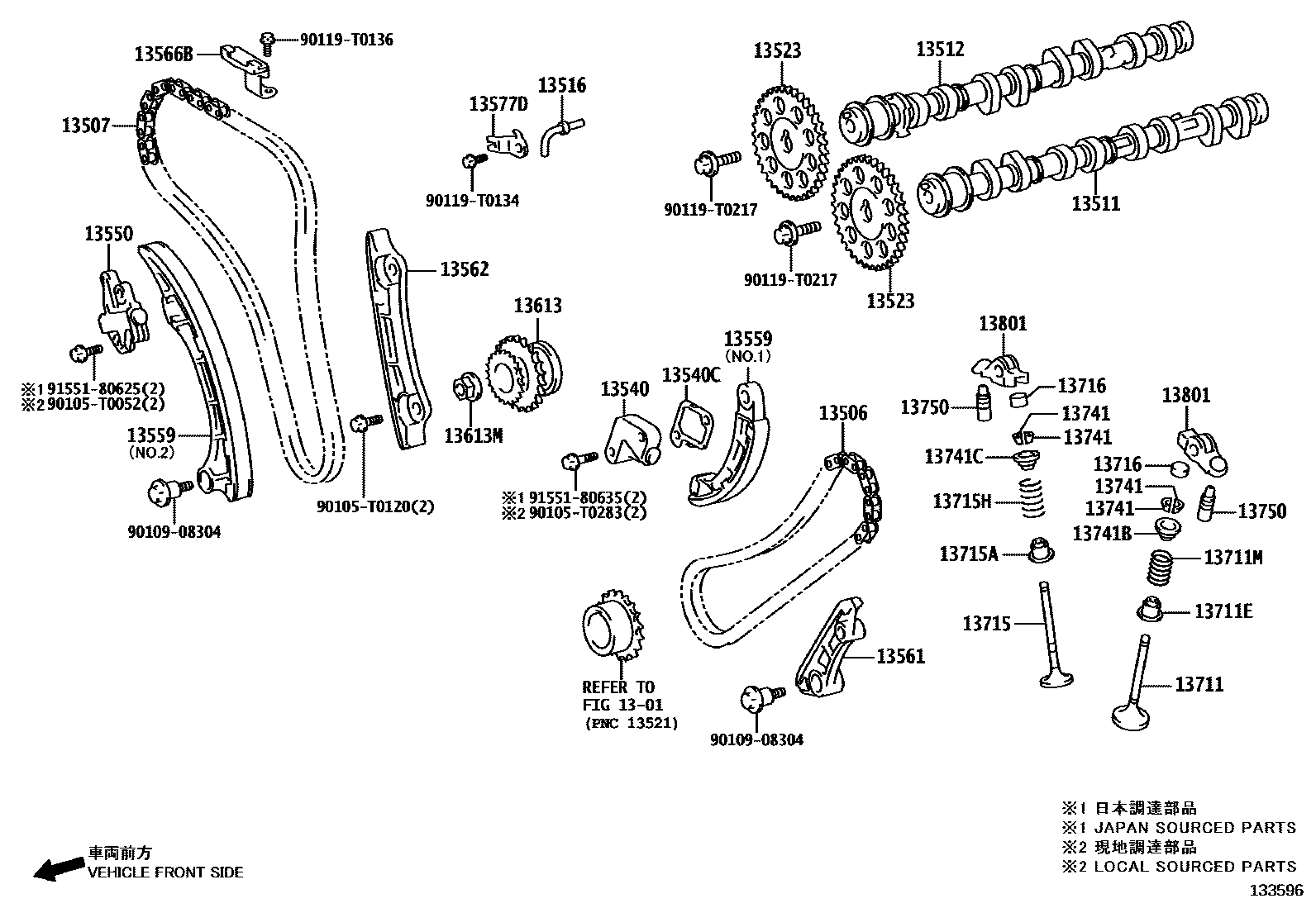

Parts diagram
1301CRANKSHAFT & PISTON
13506CHAIN SUB-ASSY
main13506-0E011i202308-202410
(L)
13507CHAIN SUB-ASSY, NO.2
main13507-0E011i202308-202407
(L)
13511CAMSHAFT
main13501-0E010i202308-202407
THA SOURCED PARTS
main13501-0E020i202308-202407
IND SOURCED PARTS; ISRAEL EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; ISRAEL SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; UKRAINE SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ONBOARD DIAGNOSIS),IND SOURCED PARTS
13512CAMSHAFT, NO.2
main13502-0E010i202308-202407
THA SOURCED PARTS
main13502-0E020i202308-202407
IND SOURCED PARTS; ISRAEL EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; ISRAEL SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; UKRAINE SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ONBOARD DIAGNOSIS),IND SOURCED PARTS
13516JET, OIL
main13516-11010i202308-202410
(J)
main13516-0E010i202308-202407
(L); ISRAEL EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),(L); ISRAEL SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),(L); TURKEY EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),(L); TURKEY SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),(L); UKRAINE SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ONBOARD DIAGNOSIS),(L)
13523GEAR OR SPROCKET, CAMSHAFT TIMING
main13523-0E010×2i202308-202407
THA SOURCED PARTS
main13523-0E030×2i202308-202407
IND SOURCED PARTS; ISRAEL EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; ISRAEL SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; UKRAINE SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ONBOARD DIAGNOSIS),IND SOURCED PARTS
13540TENSIONER ASSY, CHAIN, NO.1
main13540-0E010i202308-202407
(L)
13540CGASKET(FOR CHAIN TENSIONER)
main13552-0E010i202308-202407
THA SOURCED PARTS
main13552-0E020i202308-202407
IND SOURCED PARTS; ISRAEL EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; ISRAEL SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; UKRAINE SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ONBOARD DIAGNOSIS),IND SOURCED PARTS
13550TENSIONER ASSY, CHAIN, NO.2
main13550-0E010i202308-202410
(L)
13559SLIPPER, CHAIN TENSIONER
main13559-0E010i202308-202407
(L),NO.2
main13559-0E020i202308-202407
(L),NO.1
13561DAMPER, CHAIN VIBRATION, NO.1
main13561-0E011i202308-202410
(L)
13562DAMPER, CHAIN VIBRATION, NO.2
main13562-0E010i202308-202410
(L)
13566BGUIDE, TIMING CHAIN
main13566-0E010i202308-202410
(L)
13577DPLATE, LOCK
main13577-0E010i202308-202407
THA SOURCED PARTS
main13577-0E020i202308-202407
IND SOURCED PARTS; ISRAEL EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; ISRAEL SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; UKRAINE SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ONBOARD DIAGNOSIS),IND SOURCED PARTS
13613GEAR, INJECTION PUMP DRIVE
main13616-0E011i202308-202407
THA SOURCED PARTS
main13616-0E021i202308-202407
IND SOURCED PARTS; ISRAEL EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; ISRAEL SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; UKRAINE SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ONBOARD DIAGNOSIS),IND SOURCED PARTS
13613MNUT(FOR INJECTION PUMP DRIVE GEAR)
main90179-T0009i202308-202407
THA SOURCED PARTS
13711VALVE, INTAKE
main13711-0E010×8i202308-202407
THA SOURCED PARTS
main13711-0E020×8i202308-202407
IND SOURCED PARTS; ISRAEL EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; ISRAEL SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; UKRAINE SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ONBOARD DIAGNOSIS),IND SOURCED PARTS
13711ESEAL, INTAKE VALVE STEM OIL
main90913-T2006×8i202308-202410
(L)
13711MSPRING, COMPRESSION(FOR INTAKE VALVE)
main90501-T0043×8i202308-202407
(L)
13715VALVE, EXHAUST
main13715-0E010×8i202308-202410
THA SOURCED PARTS
main13715-0E020×8i202308-202407
IND SOURCED PARTS; ISRAEL EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; ISRAEL SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY EURO6 FOR 12 E-PF&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; TURKEY SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ON BOARD DIAGNOSIS),IND SOURCED PARTS; UKRAINE SPEC (EURO 6 REGULATION)&EXHAUST EMISSION CONTROL-EURO 6C,EURO 6D WITH(ONBOARD DIAGNOSIS),IND SOURCED PARTS
13715ASEAL, EXHAUST VALVE STEM OIL
main90913-T2006×8i202308-202410
(L)
13715HSPRING, COMPRESSION(FOR EXHAUST VALVE)
main90501-T0043×8i202308-202410
(L)
13716CAP, VALVE STEM
main13716-0E010×16i202308-202407
(L)
13741RETAINER, VALVE SPRING
main90913-03021×32i202308-202407
13741BRETAINER, INTAKE VALVE SPRING
main13741-0E010×8i202308-202407
(L)
main13741-33020×8i202308-202407
(J)
13741CRETAINER, EXHAUST VALVE SPRING
main13741-0E010×8i202308-202407
(L)
main13741-33020×8i202308-202410
(J)
13750ADJUSTER ASSY, VALVE LASH
main13750-0E010×16i202308-202410
(L)
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13801-0E012×16i202308-202407
(L)
90105T0052
90105T0120
90105T0283
9010908304
90119T0134
90119T0136
90119T0217
9155180625
9155180635

38 parts on this diagram · 1 diagram in section
