LOCK CYLINDER SET

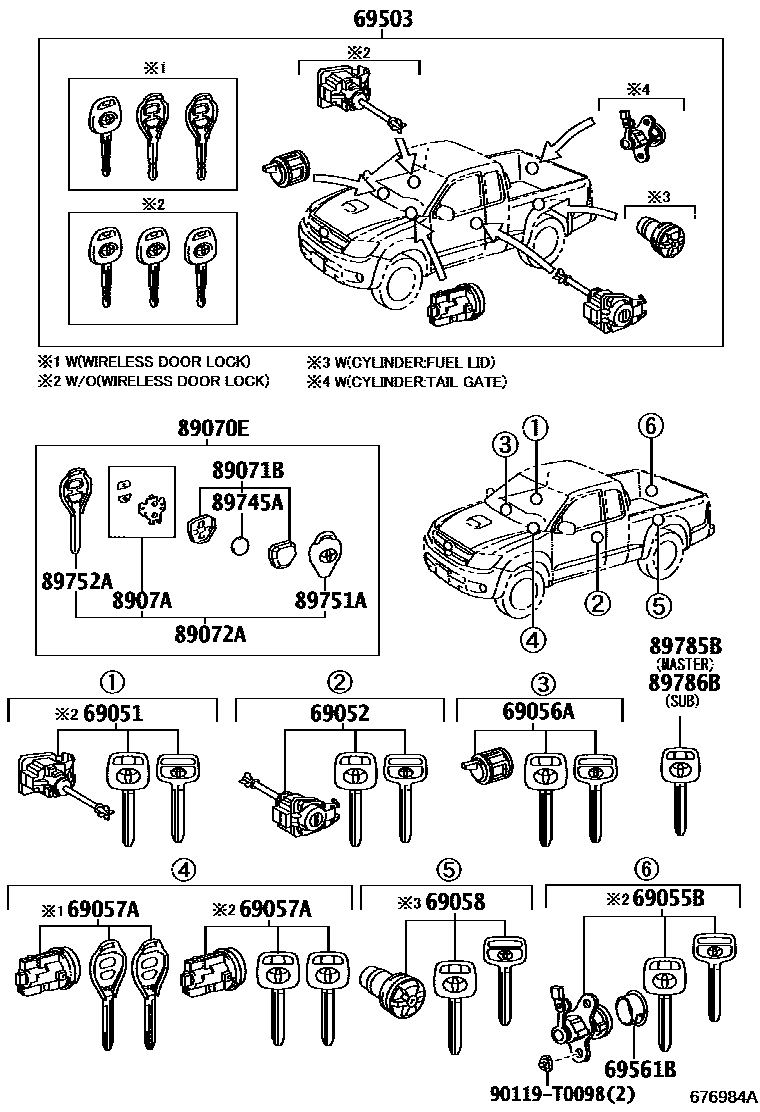

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-0K011i201107-201512
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-0K010i201107-201512
69055BCYLINDER & KEY SET, BACK DOOR LOCK
main69055-0K040i201107-201512
69056ACYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-0K010i201107-201512
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-0K052i201107-201512
TAIL GATE-WITHOUT&WIRELESS DOOR LOCK-WITH
main69057-0K052i201107-201512
WIRELESS DOOR LOCK-WITH
main69057-0K160i201107-201512
69058CYLINDER & KEY SET, FUEL FILLER LID
main69058-0K010i201107-201512
69503CYLINDER SET, LOCK
main69005-0K032i201107-201512
TAIL GATE-WITHOUT
main69005-0K052i201107-201512
main69005-0K361i201107-201512
main69005-0K430i201108-201512
main69005-0K500i201107-201512
main69005-0K600i201107-201512
WIRELESS DOOR LOCK-WITH
69561BRETAINER, BACK DOOR LOCK CYLINDER
main69561-0K901i201107-201512
(L)
main69561-33900i201107-201512
(J)
89070ETRANSMITTER ASSY, DOOR CONTROL
main89070-0K670i201107-201210
WIRELESS DOOR LOCK-WITH
main89070-0K671i201211-201310
REFER84-20:PNC 89741
main89070-0K671i201211-201310
WIRELESS DOOR LOCK-WITH,REFER84-20:PNC 89741
main89070-0K672i201308-201512
REFER84-20:PNC 89741
main89070-0K672i201308-201512
WIRELESS DOOR LOCK-WITH,REFER84-20:PNC 89741
89071BMODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
main89071-71051i201107-201512
89072AHOUSING SET, DOOR CONTROL TRANSMITTER
main89072-0K340i201107-201210
WIRELESS DOOR LOCK-WITH
main89072-0K341i201211-201310
REFER84-20:PNC 89741
main89072-0K341i201211-201310
WIRELESS DOOR LOCK-WITH,REFER84-20:PNC 89741
main89072-0K342i201308-201512
REFER84-20:PNC 89741
main89072-0K342i201308-201512
WIRELESS DOOR LOCK-WITH,REFER84-20:PNC 89741
8907ASWITCH SET, TRANSMITTER
main8907A-71010i201107-201512
89745ABATTERY, TRANSMITTER
main89745-71010i201107-201512
TAIL GATE-WITHOUT
89751ACOVER, TRANSMITTER HOUSING
main89751-0K070i201107-201210
TAIL GATE-WITHOUT&POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH
main89751-0K070i201107-201210
POWER DOOR LOCK-WITH&WIRELESS DOOR LOCK-WITH
main89751-0K071i201211-201310
POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH
main89751-0K071i201211-201308
TAIL GATE-WITHOUT
main89751-0K071i201211-201308
TAIL GATE-WITHOUT&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH
main89751-0K072i201308-201512
POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH
main89751-0K072i201308-201512
TAIL GATE-WITHOUT&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH
main89751-0K072i201308-201512
TAIL GATE-WITHOUT
main89751-0K080i201307-201512
main89751-52140i201107-201306
89752ACASE, TRANSMITTER HOUSING
main89752-0K070i201107-201512
WIRELESS DOOR LOCK-WITH
89785BTRANSMITTER, TRANSPONDER KEY MASTER
main89785-08040i201107-201512
89786BTRANSMITTER, TRANSPONDER KEY SUB
main89786-08040i201107-201512
BLANK KEY
90119T0098

18 parts on this diagram · 2 diagrams in section
