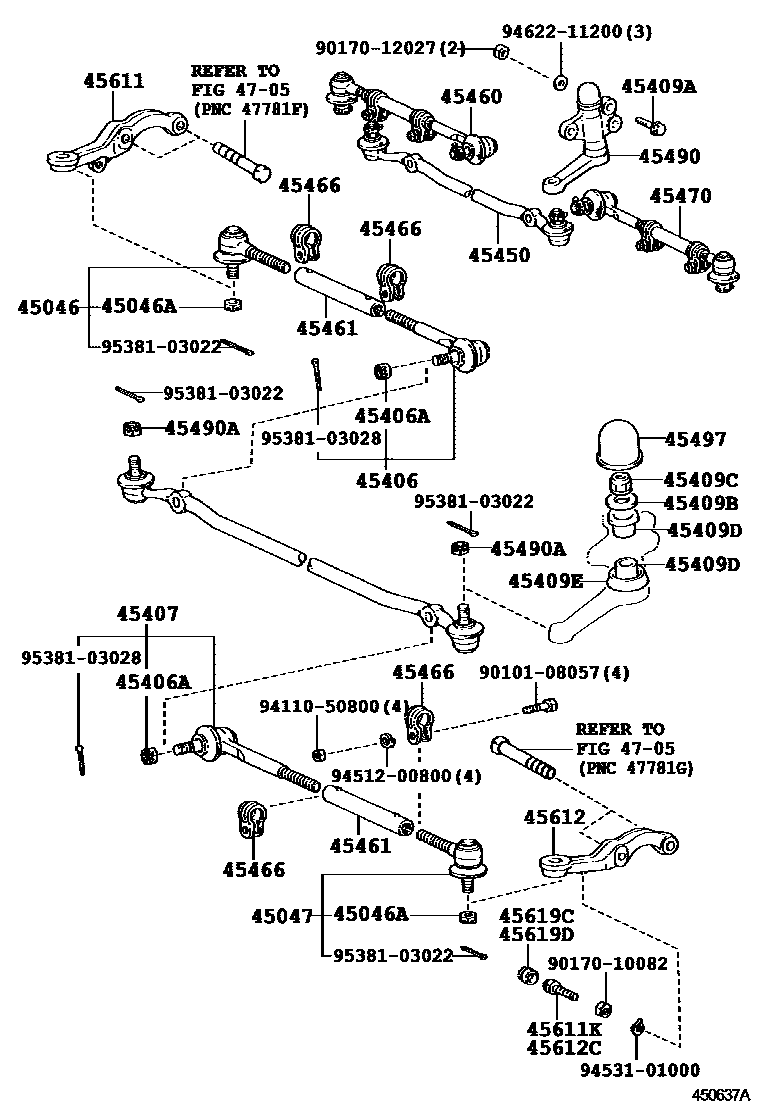

FRONT STEERING GEAR & LINK

0001 1 0003 1MANUAL STEERING 0005 1POWER STEERING 0006 1POWER STEERING 0007 1 0009 1 0011 1 0012 1 0013 1MANUAL STEERING 0015 1POWER STEERING 0017 1POWER STEERING

45046END SUB-ASSY, TIE ROD, RH

main45046-29125iLN110,RN110,YN110..JPP198808-198904

sub45046-39235

main45046-35080iLN105,YN106..JPP198808-199004

sub45046-35H00

sub45466-55020

main45046-39165iLN85,90,YN85,90..JPP198808

sub45046-39375

main45046-39235iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP198904-199510

sub45046-39355

main45046-39255iLN105,YN106..JPP199004-199308

sub45046-39256

main45046-39256iLN105,YN106..JPP199308

main45046-39355iKZN130,LN108,110,130,RN106,110,VZN130..JPP199510

sub45046-39385

45046ANUT, CASTLE(FOR TIE ROD END)

main90171-14042iKZN130,LN10#,110,130,85,90,RN106,110,VZN130,YN106,110,85,90..JPP198808-199108

45047END SUB-ASSY, TIE ROD, LH

main45046-29125iLN110,RN110,YN110..JPP198808-198904

sub45046-39235

main45046-39165iLN85,90,YN85,90..JPP198808

sub45046-39375

main45046-39235iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP198904-199510

sub45046-39355

main45046-39355iKZN130,LN108,110,130,RN106,110,VZN130..JPP199510

sub45046-39385

main45047-35050iLN105,YN106..JPP198808-199004

sub45047-35H00

sub45466-55020

main45047-39155iLN105,YN106..JPP199004-199308

sub45047-39156

main45047-39156iLN105,YN106..JPP199308

45406ROD SUB-ASSY, TIE, RH

main45406-39115iLN85,90,YN85,90..JPP198808

main45406-39135iLN110,RN110,YN110..JPP198808-198904

sub45406-39185

main45406-39165iLN110,130,RN106,110,VZN130,YN110..JPP198904-199108

sub45406-39175

sub45465-35040

main45406-39175iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP199108-199510

sub45406-39185

main45406-39185iKZN130,LN108,110,130,RN106,110,VZN130..JPP199510

45406ANUT, CASTLE(FOR TIE ROD)

main90171-14042iKZN130,LN108,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP198808

45407ROD SUB-ASSY, TIE, LH

main45406-39115iLN85,90,YN85,90..JPP198808

main45406-39135iLN110,RN110,YN110..JPP198808-198904

sub45406-39185

main45406-39165iLN110,130,RN106,110,VZN130,YN110..JPP198904-199108

sub45406-39175

sub45465-35040

main45406-39175iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP199108-199510

sub45406-39185

main45406-39185iKZN130,LN108,110,130,RN106,110,VZN130..JPP199510

45409ABOLT, HEXAGON(FOR IDLER ARM SUPPORT SETTING)

main90101-12152iLN85,90,YN85,90..JPP198808

*12-1.25PX95-25

main90101-12153iLN85,90,YN85,90..JPP198808

*12-1.25PX35-26

45409BWASHER, PLATE(FOR IDLER ARM RUBBER BUSH)

main90201-14010iLN85,90,YN85,90..JPP198808-199108

45409CNUT(FOR IDLER ARM SUPPORT)

main94184-61400iKZN130,LN108,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP198808

45409DBUSH(FOR IDLER ARM)

main90386-18002iLN110,130,RN106,110,VZN130,YN110..JPP198808-199108

main90386-19005iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP199108

45409ESEAL, DUST(FOR IDLER ARM SUPPORT)

main90304-31012iKZN130,LN108,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP198808

45450ROD ASSY, STEERING RELAY

main45450-39155iLN85,YN85..JPP..RHD198808

main45450-39165iLN85,90,YN85,90..JPP..LHD198808

main45451-39015iLN110,130,RN106,110,VZN130,YN110..JPP198808-199108

sub45451-39145

main45451-39135iKZN130,VZN130..JPP..RHD199308-199511

main45451-39145iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP..LHD199108

45460ROD ASSY, TIE, RH

main45460-39215iLN85,90,YN85,90..JPP198808

main45460-39245iLN110,RN110,YN110..JPP198808-198904

sub45460-39335

main45460-39255iLN105,YN106..JPP198808

main45460-39335iLN110,130,RN106,110,VZN130,YN110..JPP198904-199108

sub45460-39355

main45460-39355iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP199108

sub45460-39505

45461ROD, STEERING TIE

main45461-35120iLN105,YN106..JPP198808

main45465-35020iLN85,90,YN85,90..JPP198808-199211

main45465-35030iLN110,130,RN106,110,VZN130,YN110..JPP198808-199108

main45465-35040iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP199108

main45465-35050iLN85,90,YN85,90..JPP199211

45466CLAMP, TIE ROD END

main45466-30020iKZN130,LN108,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP198808

main45466-55020iLN105,YN106..JPP198808

45470ROD ASSY, TIE, LH

main45460-39215iLN85,90,YN85,90..JPP198808

main45460-39335iLN110,130,RN106,110,VZN130,YN110..JPP198904-199108

sub45460-39355

main45460-39355iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP199301

sub45460-39505

main45470-39055iLN110,RN110,YN110..JPP198808-198904

sub45460-39335

main45470-39115iLN108,110,130,RN106,110,VZN130,YN110..JPP199108-199301

sub45460-39355

45490ARM ASSY, STEERING IDLER

main45490-39305iLN85,YN85..JPP..RHD198808

sub45490-39306

main45490-39315iLN85,90,YN85,90..JPP..LHD198808

sub45490-39316

main45490-39325iLN110,130,RN106,110,VZN130,YN110..JPP198808-199108

sub45490-39355

main45490-39355iLN108,110,RN106,110,YN110..JPP199108-199308

main45490-39365iLN108,110,130,RN106,110,YN110..JPP199108-199308

W(POWER STEERING)

main45490-39365iKZN130,LN130,VZN130..JPP..LHD199308-199511

main45490-39375iKZN130,VZN130..JPP..RHD199308-199511

45490ANUT, CASTLE(FOR IDLER ARM)

main90171-12028iKZN130,LN108,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP198808

45497CAP, IDLER ARM BRACKET

main45497-28010iKZN130,LN108,110,130,85,90,RN106,110,VZN130,YN110,85,90..JPP198808-199108

45611ARM, STEERING KNUCKLE, RH

main45601-35070iLN105,YN106..JPP..RHD198808

main45611-35130iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP198904

main45611-35160iLN85,YN85..JPP198808

main45611-35170iLN90,YN90..JPP198808

main45611-35180iLN110,RN110,YN110..JPP198808-198904

main45612-35140iLN105..JPP..LHD198808

45611KBOLT(FOR STEERING KNUCKLE STOPPER RH)

main90106-10032iLN85,90,YN85,90..JPP198808

45612ARM, STEERING KNUCKLE, LH

main45601-35081iLN105..JPP..LHD198808

main45612-35130iLN105,YN106..JPP..RHD198808

main45612-35150iKZN130,LN108,110,130,RN106,110,VZN130,YN110..JPP198904

main45612-35180iLN85,YN85..JPP198808

main45612-35190iLN90,YN90..JPP198808

main45612-35200iLN110,RN110,YN110..JPP198808-198904

45612CBOLT(FOR STEERING KNUCKLE STOPPER LH)

main90106-10032iLN85,90,YN85,90..JPP198808

45619CCOVER, STEERING KNUCKLE STOPPER, RH

main45619-14020iLN85,90,YN85,90..JPP198808-199308

main45619-35030iLN85,90,YN85,90..JPP199308

45619DCOVER, STEERING KNUCKLE STOPPER, LH

main45619-14020iLN85,90,YN85,90..JPP198808-199308

main45619-35030iLN85,90,YN85,90..JPP199308

4705

9010108057

main90101-08057

9017010082

main90170-10082

9017012027

main90170-12027

9411050800

main94110-50800

9451200800

main94512-00800

9453101000

main94531-01000

9462211200

main94622-11200

9538103022

main95381-03022

9538103028

main95381-03028

35 parts on this diagram · 11 diagrams in section
