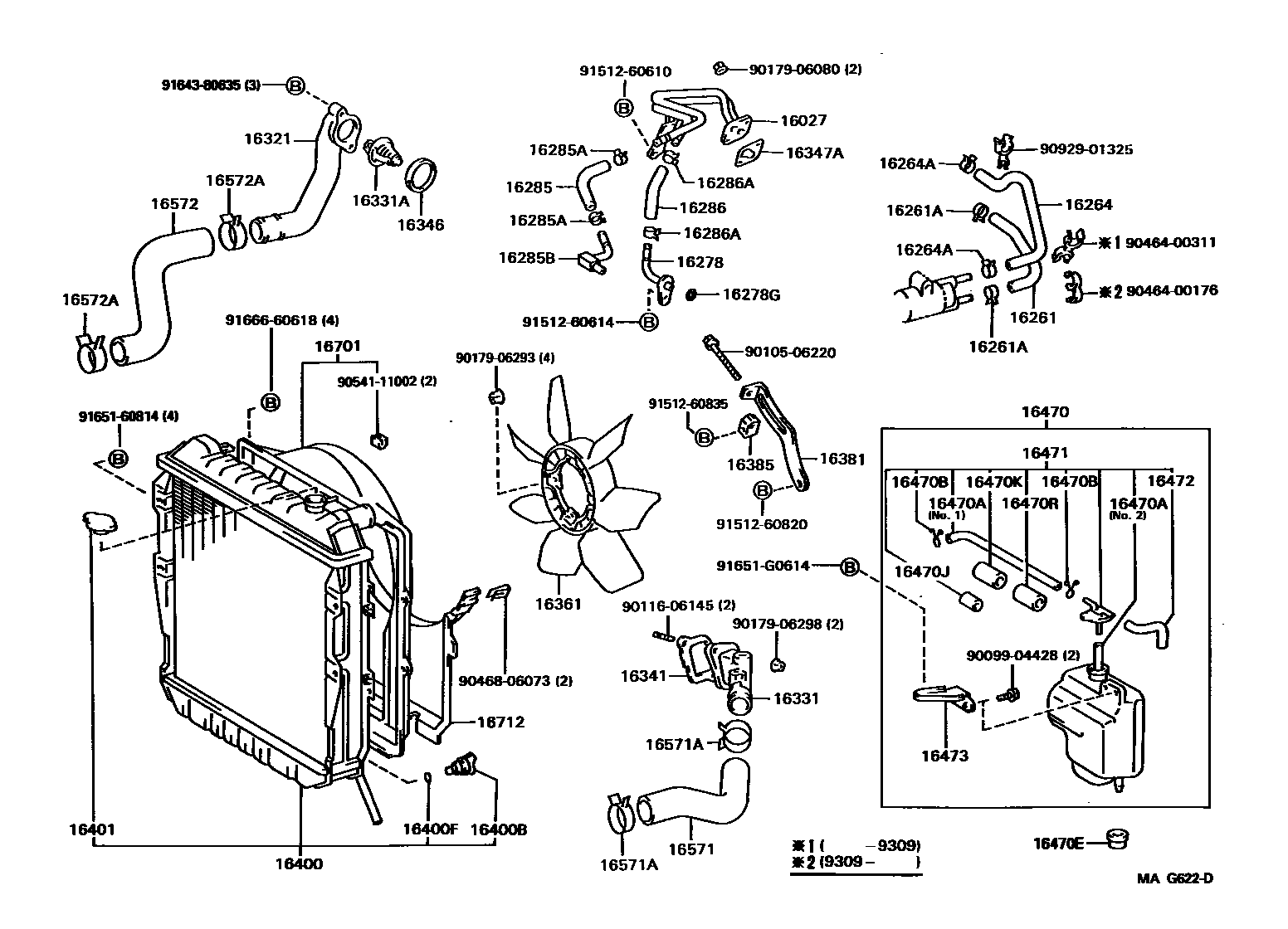

RADIATOR & WATER OUTLET

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1

16027PIPE SUB-ASSY, TURBO WATER, NO.1

main16027-67010i1KZT..KZN130..JPP199308-199511

sub16027-67011

sub16284-67020

16261HOSE, WATER BY-PASS

main16261-35030i22RE..RN106,110..JPP198808

main16261-54080i2L#..LN10#,110,130,85,90..JPP198808

main16261-65011i3VZE..VZN130..JPP198908-199108

main16261-67030i1KZT..KZN130..JPP199308-199511

16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)

main90467-15004i2L..LN105,110,85,90..JPP198808-198909

main90467-15022i2L#..LN10#,110,130,85,90..JPP198909-199511

main90467-20005i22RE..RN106,110..JPP198808

sub96134-41900

main90467-23003i3VZE..VZN130..JPP198908-199108

sub96134-42300

16264HOSE, WATER BY-PASS, NO.2

main16264-54070i2L#..LN10#,110,130,85,90..JPP198808

main16264-67020i1KZT..KZN130..JPP199308-199511

16264ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)

main90467-15004i2L..LN105,110,85,90..JPP198808-198909

main90467-15022i2L#..LN10#,110,130,85,90..JPP198909-199511

16278PIPE, WATER BY-PASS, NO.2

main16278-67010i1KZT..KZN130..JPP199308-199511

16278GRING, O(FOR WATER BY-PASS NO.2 PIPE)

main96761-24010i1KZT..KZN130..JPP199308-199511

16285HOSE, TURBO WATER, NO.2

main16285-67010i1KZT..KZN130..JPP199308-199511

16285ACLIP(FOR TURBO WATER HOSE NO.2)

main90467-15022i1KZT..KZN130..JPP199308-199511

16285BUNION(FOR TURBO WATER HOSE NO.2)

main90405-10044i1KZT..KZN130..JPP199308-199511

16286HOSE, TURBO WATER, NO.3

main16285-67010i1KZT..KZN130..JPP199308-199511

main16286-54020i2LT..LN130..JPP199001-199511

16286ACLIP(FOR TURBO WATER HOSE NO.3)

main90467-15022i1KZT..KZN130..JPP199001-199511

16321INLET, WATER

main16321-65010i3VZE..VZN130..JPP198908-199207

sub16321-65030

main16321-65030i3VZE..VZN130..JPP199207-199511

main16321-67010i1KZT..KZN130..JPP199308-199508

sub16321-67011

main16321-67011i1KZT..KZN130..JPP199508-199511

sub16321-0K010

main16321-71010i2Y,4Y..YN106,110,85,90..JPP198808-199408

16331OUTLET, WATER

main16331-35040i22RE..RN106,110..JPP198808-199009

sub16331-35041

main16331-35041i22RE..RN106,110..JPP199009

main16331-54090i2L..LN10#,110,85,90..JPP198808

main16331-54100i2LT..LN130..JPP199001-199108

sub16331-54101

main16331-54101i2LT..LN130..JPP199108-199511

main16331-65011i3VZE..VZN130..JPP198908-199108

main16331-65020i3VZE..VZN130..JPP199108-199511

main16331-67020i1KZT..KZN130..JPP199308-199511

main16331-71010i2Y,4Y..YN106,110,85,90..JPP198808-199408

16331ATHERMOSTAT

main16340-54010i2L..LN10#,110,85,90..JPP199605

*WAX 88-100,KUZEH

main16340-54010i2L#..LN10#,110,130,85,90..JPP199505-199605

*WAX 88-100

main90916-03046i2Y,4Y..YN106,110,85,90..JPP199201-199408

*WAX 82-95

main90916-03069i2Y,4Y..YN106,110,85,90..JPP198808-199201

*WAX 82-95

sub90916-03046

main90916-03072i2L#..LN10#,110,130,85,90..JPP199108-199303

*WAX 88-100

sub90916-03099

main90916-03078i22RE..RN106,110..JPP198808

*WAX 88-100

main90916-03079i3VZE..VZN130..JPP198908-199511

*WAX 82-95

main90916-03097i1KZT..KZN130..JPP199308-199511

*WAX 82-95

sub90916-03118

main90916-03099i2L#..LN10#,110,130,85,90..JPP198808-199505

*WAX 88-100

16341GASKET, WATER OUTLET

main16341-35010i2LT..LN130..JPP198808-199608

main16341-54030i2L..LN10#,110,85,90..JPP198808-199110

sub16341-54040

main16341-54040i2L..LN10#,110,85,90..JPP199110-199505

main16341-65010i3VZE..VZN130..JPP198908-199511

sub16341-35010

main16341-67020i1KZT..KZN130..JPP199308-199511

main16341-71010i2Y,4Y..YN106,110,85,90..JPP198808-198912

sub16341-71011

main16341-71011i2Y,4Y..YN106,110,85,90..JPP198912-199408

16346GASKET, THERMOSTAT

main16346-67010i1KZT..KZN130..JPP199308-199511

sub16346-30010

16347AGASKET(FOR TURBO WATER PIPE)

main16347-42020i2LT..LN130..JPP199001-199511

main16347-67010i1KZT..KZN130..JPP199308-199511

16361FAN

main16361-38010i2Y,4Y..YN106,110,85,90..JPP198808-199408

main16361-54020i2L..LN10#,110,85,90..JPP198808

main16361-54040i2L..LN85..JPP..LHD..CBU199208

ISURAERU SPEC

main16361-54070i2LT..LN130..JPP199001-199511

main16361-65010i3VZE..VZN130..JPP198908-199308

main16361-65020i3VZE..VZN130..JPP199308-199511

main16361-67020i1KZT..KZN130..JPP199308-199511

16381BAR, FAN BELT ADJUSTING

main16381-35021i22RE..RN106,110..JPP198808

main16381-54060i2L#..LN10#,110,130,85,90..JPP198808

sub16381-54061

main16381-65010i3VZE..VZN130..JPP198908-199511

main16381-67020i1KZT..KZN130..JPP199308-199511

main16381-71010i2Y,4Y..YN106,110,85,90..JPP198808-199408

16385SLIDER, FAN BELT ADJUSTING

main16385-67010i1KZT..KZN130..JPP199308-199511

16400RADIATOR ASSY

main16400-35350i22RE..RN106,110..JPP198808

main16400-54610i2L..LN85,90..JPP..LHD198808-199604

sub16400-5B470

main16400-54630i2L..LN10#,110..JPP..LHD198808-199604

sub16400-5B500

main16400-54640i2L..LN105..JPP..RHD198808-199604

sub16400-5B510

main16400-54810i2LT..LN130..JPP199001-199411

sub16400-5B310

main16400-5B010i2L..LN85..JPP..RHD199208-199604

sub16400-5B480

main16400-5B310i2LT..LN130..JPP199411-199511

main16400-5B470i2L..LN85,90..JPP..LHD199604

main16400-5B480i2L..LN85..JPP..RHD199604

sub16400-5B490

main16400-5B500i2L..LN10#,110..JPP..LHD199604

main16400-5B510i2L..LN105..JPP..RHD199604

main16400-65040i3VZE..VZN130..JPP198908-199005

sub16400-65060

main16400-65041i3VZE..VZN130..JPP..5F199005-199108

sub16400-65070

main16400-65070i3VZE..VZN130..JPP..4FC199008-199108

main16400-65100i3VZE..VZN130..JPP..5F199108-199511

sub16400-65120

main16400-65120i3VZE..VZN130..JPP..4FC199108-199511

main16400-67060i1KZT..KZN130..JPP199308-199412

sub16400-67080

main16400-67080i1KZT..KZN130..JPP199412-199511

sub16400-67071

main16400-71071i2Y..YN85,90..JPP198808-199408

sub16400-35360

main16400-71081i4Y..YN106,110..JPP198808-199408

16400BPLUG, RADIATOR DRAIN COCK

main90910-09054i2L..LN85..JPP..LHD;2L..LN10#,110,90..JPP198808-199511

main90910-09099i2L..LN85..JPP..RHD199208

16400FPACKING(FOR RADIATOR DRAIN COCK)

main96711-19007i2L#..LN10#,110,130,85,90..JPP198808-199511

16401CAP SUB-ASSY, RADIATOR

main16401-63010i2Y,4Y..YN106,110,85,90..JPP198808-199511

16470TANK ASSY, RADIATOR RESERVE

main16470-35070i22RE..RN106,110..JPP198808-199108

sub16470-35110

main16470-35100i2Y,4Y..YN106,110,85,90..JPP199108-199408

main16470-35110i22RE..RN106,110..JPP199108

main16470-54120i2L..LN10#,110,85,90..JPP198808

main16470-54200i2LT..LN130..JPP199001-199108

main16470-54240i2LT..LN130..JPP199108-199511

main16470-65010i3VZE..VZN130..JPP198908-199108

main16470-65020i3VZE..VZN130..JPP199108-199511

main16470-72030i2Y,4Y..YN106,110,85,90..JPP198808-199108

sub16470-35100

16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)

main85338-70070i3VZE..VZN130..JPP198908-199511

NO.3

main90099-04428i1KZT..KZN130..JPP199308-199409

main90445-12078i2L#..LN10#,110,130,85,90..JPP198808-199302

L=600(*H,L=260),NO.1

main90445-12078i2L#..LN10#,110,130,85,90..JPP198808-199302

L=600(*H,L=220),NO.2

main90445-12078i2LT..LN130..JPP199001-199302

L=600(*H,L=360),NO.1

main90445-12078i2Y,4Y..YN106,110,85,90..JPP198808-199408

L=600(*H,L=350),NO.1,NO.2

main90445-12078i3VZE..VZN130..JPP198908-199511

L=600(*H,L=220),NO.1,NO.2

main90445-12078i2LT..LN130..JPP199302-199511

L=600(*H,L=360)

main90445-12078i1KZT..KZN130..JPP199302-199511

L=600(*H,L=220)

main90445-12078i22RE..RN106,110..JPP198808

L=600(*H,L=230),NO.1,NO.2

main90445-12078i2L#..LN10#,110,130,85,90..JPP199302

L=600(*H,L=260)

16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)

main90467-11085i2Y,4Y..YN106,110,85,90..JPP198808-199511

16470EGROMMET, RADIATOR RESERVE TANK HOSE

main90480-25025i2Y,4Y..YN106,110,85,90..JPP198808-199511

16470JHOSE, NO.3(FOR RADIATOR RESERVE TANK)

main16474-54240i1KZT..KZN130..JPP199308-199511

16470KHOSE, NO.4(FOR RADIATOR RESERVE TANK)

main88714-89105i1KZT..KZN130..JPP199308-199511

16470RHOSE, NO.2(FOR RADIATOR RESERVE TANK)

main16483-55020i2L..LN10#,110,85,90..JPP199108-199511

16471CAP SUB-ASSY, RESERVE TANK

main16405-35010i22RE..RN106,110..JPP198808

main16405-35040i3VZE..VZN130..JPP198908-199511

main16405-54180i2L..LN10#,110,85,90..JPP198808

main16405-54190i2LT..LN130..JPP199001-199511

main16405-71010i2Y,4Y..YN106,110,85,90..JPP198808-199408

16472HOSE, BREATHER

main85338-71030i1KZT..KZN130..JPP198808-199511

16473SUPPORT(FOR RADIATOR RESERVE TANK)

main16473-35100i2Y,4Y..YN106,110,85,90..JPP199108-199408

main16473-35110i22RE..RN106,110..JPP199108-199511

main16473-54240i2L#..LN10#,110,130,85,90..JPP198808-199511

16571HOSE, RADIATOR, INLET

main16571-35080i22RE..RN106,110..JPP198808-199205

sub16571-35180

main16571-35180i22RE..RN106,110..JPP199205

main16571-54270i2L..LN10#,110,85,90..JPP198808

main16571-54310i2LT..LN130..JPP199001-199511

main16571-65011i3VZE..VZN130..JPP198908-199511

main16571-67050i1KZT..KZN130..JPP199308-199511

main16571-71030i2Y,4Y..YN106,110,85,90..JPP198808-199408

16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)

main90467-37003i2L#..LN10#,110,130,85,90..JPP198808-199511

main90467-41003i1KZT..KZN130..JPP199308-199309

main90467-41006i1KZT..KZN130..JPP199309-199511

sub90467-41002

16572HOSE, RADIATOR, OUTLET

main16572-35030i22RE..RN106,110..JPP198808-199108

main16572-35120i22RE..RN106,110..JPP199108

main16572-54250i2L..LN85,90..JPP..LHD198808

main16572-54260i2L#..LN10#,110,130..JPP..LHD198808

main16572-54270i2L..LN105..JPP..RHD198808

NO.1

main16572-54390i2L..LN85..JPP..RHD199208

NO.1

main16572-65010i3VZE..VZN130..JPP198908-199511

main16572-67050i1KZT..KZN130..JPP199308-199511

main16572-71031i2Y,4Y..YN106,110,85,90..JPP198808-199408

main16573-54080i2L..LN105..JPP..RHD198808-198904

NO.2

sub16573-54081

main16573-54081i2L..LN105..JPP..RHD198904

NO.2

main16573-54100i2L..LN85..JPP..RHD199208

NO.2

16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)

main90467-37001i2Y,4Y..YN106,110,85,90..JPP198808-198809

TYPE A

sub90467-37003

main90467-37002i22RE..RN106,110..JPP199001-199108

sub90467-37005

main90467-37002i2Y,4Y..YN106,110,85,90..JPP198808-199408

TYPE B

sub90467-37005

main90467-37002i2L#..LN10#,110,130,85,90..JPP198808-199705

RADIATOR SIDE

sub90467-37005

main90467-37003i2Y,4Y..YN106,110,85,90..JPP198809-199408

TYPE A

main90467-37005i2L..LN10#,110,85,90..JPP199705

RADIATOR SIDE

main90467-38001i22RE..RN106,110..JPP198808-199511

sub90466-38001

main90467-41001i2L#..LN10#,110,130,85,90..JPP198808

ENGINE SIDE

main90467-41003i1KZT..KZN130..JPP199308-199309

main90467-41006i1KZT..KZN130..JPP199309-199511

sub90467-41002

16701SHROUD SUB-ASSY, FAN

main16701-67030i1KZT..KZN130..JPP199308-199511

main16711-35020i22RE..RN106,110..JPP198808

main16711-54260i2L..LN85,90..JPP..LHD198808

main16711-54270i2L..LN85..JPP..LHD..CBU199208

ISURAERU SPEC

main16711-54280i2L..LN10#,110..JPP198808

main16711-54290i2LT..LN130..JPP199001-199511

main16711-54410i2L..LN85..JPP..RHD199208

main16711-65030i3VZE..VZN130..JPP198908-199005

main16711-65031i3VZE..VZN130..JPP199005-199511

main16711-71030i2Y,4Y..YN106,110,85,90..JPP198808-199408

16712SHROUD, FAN, NO.2

main16712-54050i2Y,4Y..YN110,85,90..JPP..LHD198808-199408

main16712-54180i2L..LN90..JPP;2L..LN85..JPP..IV3198808-199302

main16712-54190i2L..LN85..JPP..LHD..CBU199208

ISURAERU SPEC

main16712-54200i2LT..LN130..JPP199001-199511

main16712-54230i2L..LN10#,110..JPP..LHD198808-199208

main16712-65010i3VZE..VZN130..JPP198908-199511

main16712-67020i1KZT..KZN130..JPP199308-199511

9009904428

main90099-04428

9010506220

main90105-06220

9011606145

main90116-06145

9017906080

main90179-06080

9017906293

main90179-06293

9017906298

main90179-06298

9046400176

main90464-00176

9046400311

main90464-00311

9046806073

main90468-06073

9054111002

main90541-11002

9092901325

main90929-01325

9151260610

main91512-60610

9151260614

main91512-60614

9151260820

main91512-60820

9151260835

main91512-60835

9164380635

main91643-80635

9165160814

main91651-60814

91651G0614

main91651-G0614

9166660618

main91666-60618

60 parts on this diagram · 7 diagrams in section
