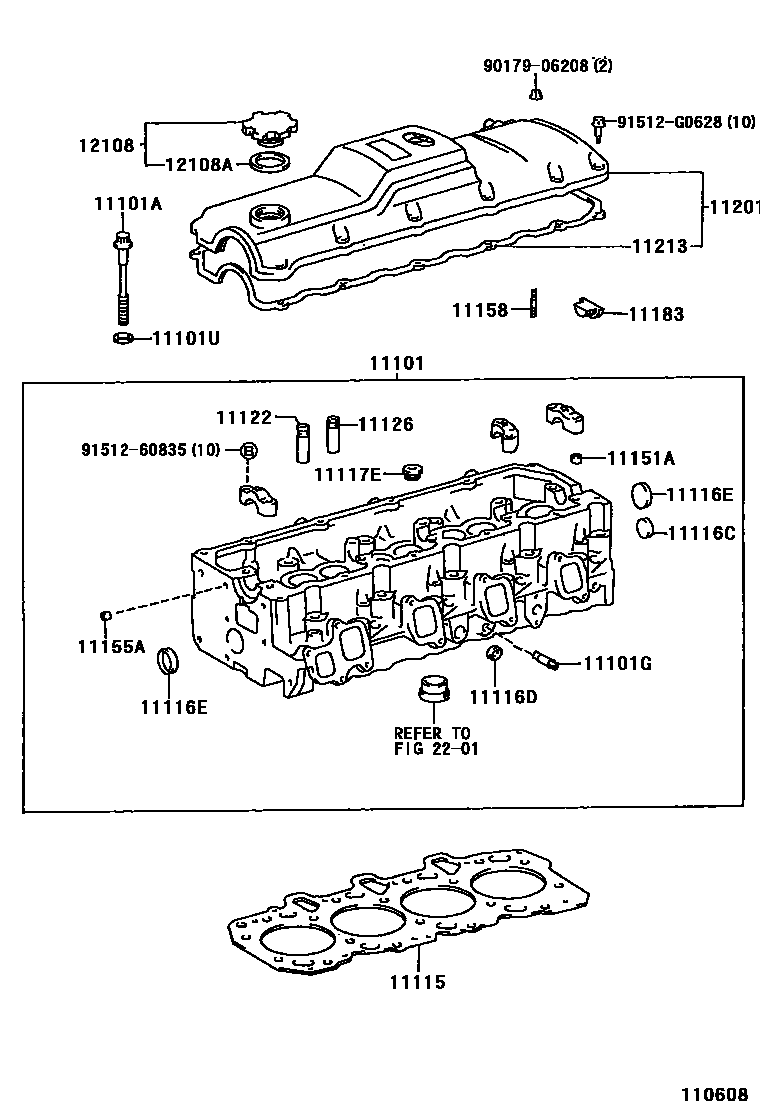

CYLINDER HEAD

0001 1 0002 1 0003 1 0004 1 0005 1

11101HEAD SUB-ASSY, CYLINDER

main11101-35060i22RE..RN106,110..JPP198808

sub11101-35080

main11101-54110i2L..LN10#,110,85,90..JPP198808-199206

sub11101-54111

main11101-54111i2L..LN10#,110,85,90..JPP199206

main11101-54120i2LT..LN130..JPP199001-199206

sub11101-54121

main11101-54121i2LT..LN130..JPP199206-199511

main11101-65010i3VZE..VZN130..JPP198908-199205

RH

sub11101-65011

main11101-65011i3VZE..VZN130..JPP199205-199511

RH

main11101-69125i1KZT..KZN130..JPP199308-199505

sub11101-69126

sub90345-52001

sub90404-52004

main11101-69126i1KZT..KZN130..JPP199505-199511

sub11101-69128

sub11176-67011

sub12281-67070

sub12282-67030

sub90119-10907

sub91512-81025

sub91552-81020

sub91651-61016

main11101-71010i2Y..YN85,90..JPP198808-199212

main11101-71011i2Y..YN85,90..JPP199212-199408

main11101-73010i4Y..YN106,110..JPP198808-199408

main11102-65010i3VZE..VZN130..JPP198908-199108

LH

sub11102-65021

main11102-65020i3VZE..VZN130..JPP199108-199205

LH

sub11102-65021

main11102-65021i3VZE..VZN130..JPP199205-199511

LH

11101ABOLT(FOR CYLINDER HEAD SET)

main90105-12056i2Y,4Y..YN106,110,85,90..JPP198808-199408

main90105-12092i22RE..RN106,110..JPP198808

main90910-02075i3VZE..VZN130..JPP198908-199511

main90910-02080i2L#..LN10#,110,130,85,90..JPP198808

NO.1

main90910-02081i2L#..LN10#,110,130,85,90..JPP198808

NO.2

main90910-02112i1KZT..KZN130..JPP199308-199511

11101GUNION(FOR CYLINDER HEAD)

main90404-52004i1KZT..KZN130..JPP199505-199511

main90406-10019i1KZT..KZN130..JPP199308-199505

11101USPACER(FOR CYLINDER HEAD SET BOLT)

main90560-13023i1KZT..KZN130..JPP199308-199511

11115GASKET, CYLINDER HEAD

main11115-35060i22RE..RN106,110..JPP198808

main11115-54080-B0i2L..LN105,110,85,90..JPP198808-198908

MARK B,REFER REPAIR MANUAL

sub11115-54081

main11115-54080-D0i2L..LN105,110,85,90..JPP198808-198908

MARK D,REFER REPAIR MANUAL

sub11115-54081

main11115-54080-F0i2L..LN105,110,85,90..JPP198808-198908

MARK F,REFER REPAIR MANUAL

sub11115-54081

main11115-54081-B0i2L#..LN10#,110,130,85,90..JPP198908-199111

MARK B,REFER REPAIR MANUAL

sub11115-54082

main11115-54081-D0i2L#..LN10#,110,130,85,90..JPP198908-199111

MARK D,REFER REPAIR MANUAL

sub11115-54082

main11115-54081-F0i2L#..LN10#,110,130,85,90..JPP198908-199111

MARK F,REFER REPAIR MANUAL

sub11115-54082

main11115-54082-B0i2L#..LN10#,110,130,85,90..JPP199111-199204

MARK B,REFER REPAIR MANUAL

sub11115-54083

main11115-54082-D0i2L#..LN10#,110,130,85,90..JPP199111-199204

MARK D,REFER REPAIR MANUAL

sub11115-54083

main11115-54082-F0i2L#..LN10#,110,130,85,90..JPP199111-199204

MARK F,REFER REPAIR MANUAL

sub11115-54083

main11115-54083-B0i2L#..LN10#,110,130,85,90..JPP199204-199508

MARK B,REFER REPAIR MANUAL

sub11115-54084

main11115-54083-D0i2L#..LN10#,110,130,85,90..JPP199204-199508

MARK D,REFER REPAIR MANUAL

sub11115-54084

main11115-54083-F0i2L#..LN10#,110,130,85,90..JPP199204-199508

MARK F,REFER REPAIR MANUAL

sub11115-54084

main11115-54084-B0i2L#..LN10#,110,130,85,90..JPP199508

MARK B,REFER REPAIR MANUAL

main11115-54084-D0i2L#..LN10#,110,130,85,90..JPP199508

MARK D,REFER REPAIR MANUAL

main11115-54084-F0i2L#..LN10#,110,130,85,90..JPP199508

MARK F,REFER REPAIR MANUAL

main11115-65030i3VZE..VZN130..JPP198908-199403

sub11115-65031

main11115-65031i3VZE..VZN130..JPP199403-199511

sub11115-65032

main11115-67020-01i1KZT..KZN130..JPP199308-199509

MARK 1

sub11115-67040

main11115-67020-03i1KZT..KZN130..JPP199308-199509

MARK 3

sub11115-67040

main11115-67020-05i1KZT..KZN130..JPP199308-199509

MARK 5

sub11115-67040

main11115-67040-01i1KZT..KZN130..JPP199509-199511

MARK 1

sub11115-67050

main11115-67040-03i1KZT..KZN130..JPP199509-199510

MARK 3

sub11115-67050

main11115-67040-05i1KZT..KZN130..JPP199509-199511

MARK 5

sub11115-67050

main11115-71011i2Y..YN85,90..JPP198808-199008

sub11115-73040

main11115-73010i4Y..YN106,110..JPP198808-199008

sub11115-73030

main11115-73030i4Y..YN106,110..JPP199008-199408

main11115-73040i2Y..YN85,90..JPP199008-199308

sub11115-73041

main11115-73041i2Y..YN85,90..JPP199308-199408

11116GASKET, CYLINDER HEAD, NO.2

main11116-65030i3VZE..VZN130..JPP198908-199403

sub11116-65031

main11116-65031i3VZE..VZN130..JPP199403-199511

sub11116-65032

11116CPLUG, TIGHT, NO.3

main96411-43000i1KZT..KZN130..JPP198808-199411

main96411-63000i1KZT..KZN130..JPP199305-199511

11116DPLUG, TIGHT, NO.4

main96411-44500i2L#..LN10#,110,130,85,90..JPP198808-199305

main96411-62000i1KZT..KZN130..JPP199308-199511

main96411-64500i2L#..LN10#,110,130,85,90..JPP199305-199501

11116EPLUG, TIGHT, NO.5

main96411-63500i1KZT..KZN130..JPP199308-199511

11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1

main90341-20002i2Y,4Y..YN106,110,85,90..JPP198808-199408

main90341-20008i3VZE..VZN130..JPP198908-199408

main90341-22008i1KZT..KZN130..JPP199308-199511

11122BUSH, INTAKE VALVE GUIDE

main11122-35020i22RE..RN106,110..JPP198808

STD

main11122-54020i2L#..LN10#,110,130,85,90..JPP198808

STD

sub11122-17020

main11122-65020i3VZE..VZN130..JPP198908-199511

STD

main11122-67020i1KZT..KZN130..JPP199308-199511

STD

main11122-71020i2Y,4Y..YN106,110,85,90..JPP198808-199408

STD

main11123-35020i22RE..RN106,110..JPP198808

O/S 0.05

main11123-54020i2L#..LN10#,110,130,85,90..JPP198808

O/S 0.05

sub11123-17020

main11123-65020i3VZE..VZN130..JPP198908-199511

O/S 0.05

main11123-67020i1KZT..KZN130..JPP199308-199511

O/S 0.05

main11123-71020i2Y,4Y..YN106,110,85,90..JPP198808-199408

O/S 0.05

11126BUSH, EXHAUST VALVE GUIDE

main11122-38021i22RE..RN106,110..JPP198808

STD

main11122-54020i2L#..LN10#,110,130,85,90..JPP198808

STD

sub11122-17020

main11122-65020i3VZE..VZN130..JPP198908-199511

STD

main11122-67020i1KZT..KZN130..JPP199308-199511

STD

main11123-38021i22RE..RN106,110..JPP198808

O/S 0.05

main11123-54020i2L#..LN10#,110,130,85,90..JPP198808

O/S 0.05

sub11123-17020

main11123-65020i3VZE..VZN130..JPP198908-199511

O/S 0.05

main11123-67020i1KZT..KZN130..JPP199308-199511

O/S 0.05

main11126-71020i2Y,4Y..YN106,110,85,90..JPP198808-199408

STD

main11127-71020i2Y,4Y..YN106,110,85,90..JPP198808-199408

O/S 0.05

11151APIN, RING(FOR CAMSHAFT BEARING CAP SETTING)

main90253-11021i1KZT..KZN130..JPP198808-199511

L=8,OD=11

11155APIN, RING W/HEAD

main90253-10004i1KZT..KZN130..JPP199308-199511

main90253-11021i3VZE..VZN130..JPP198908-199511

11158BOLT, STUD(FOR HEAD TO CYLINDER HEAD COVER)

main90116-06089i2L#..LN10#,110,130,85,90..JPP198808-199505

S=9 & 9,L=26

main90116-06095i1KZT..KZN130..JPP199308-199312

S=9 & 16,L=37

main90116-06149i1KZT..KZN130..JPP199312-199511

S=9 & 16,L=37

main92122-80616i2L#..LN10#,110,130,85,90..JPP199505

S=9 & 9,L=25

11183PLUG, SEMICIRCULAR

main11183-38010i22RE..RN106,110..JPP198808

main11183-54020i1KZT..KZN130..JPP198808-199511

11201COVER SUB-ASSY, CYLINDER HEAD

main11201-35031i22RE..RN106,110..JPP198808-199208

sub11201-35032

main11201-35032i22RE..RN106,110..JPP199208

main11201-65010i3VZE..VZN130..JPP198908-199004

NO.1

sub11201-65020

main11201-65020i3VZE..VZN130..JPP199004-199108

NO.1

sub11201-65030

main11201-65030i3VZE..VZN130..JPP199108-199511

NO.1

main11201-71011i2Y,4Y..YN106,110,85,90..JPP199208-199408

sub11201-71012

main11201-79035i2Y,4Y..YN106,110,85,90..JPP198808-199208

sub11201-71011

sub11213-71020

sub90210-09001

main11202-65030i3VZE..VZN130..JPP198908-199004

NO.2

sub11202-65040

main11202-65040i3VZE..VZN130..JPP199004-199108

NO.2

sub11202-65050

main11202-65050i3VZE..VZN130..JPP199108-199511

NO.2

main11210-54020i2LT..LN130..JPP199001-199203

sub11210-54021

main11210-54021i2LT..LN130..JPP199203-199208

sub11210-54022

main11210-54022i2LT..LN130..JPP199208-199303

sub11210-54041

main11210-54040i2L..LN10#,110,85,90..JPP198808-199203

sub11210-54041

main11210-54041i2L#..LN10#,110,130,85,90..JPP199203-199704

sub11210-54042

main11210-54042i2L..LN10#,110,85,90..JPP199704

main11210-67010i1KZT..KZN130..JPP199308-199511

11213GASKET, CYLINDER HEAD COVER

main11213-35010i22RE..RN106,110..JPP198808

main11213-54050i2L#..LN10#,110,130,85,90..JPP198808

main11213-65010i3VZE..VZN130..JPP198908-199511

main11213-67010i1KZT..KZN130..JPP199308-199511

main11213-71020i2Y,4Y..YN106,110,85,90..JPP198808-199408

12108CAP SUB-ASSY, OIL FILLER

main12180-13030i22RE..RN106,110..JPP198808-199208

sub12180-55010

main12180-55010i3VZE..VZN130..JPP199308-199511

main12180-61010i2Y,4Y..YN106,110,85,90..JPP198808-199003

sub12180-70020

main12180-62011i22RE..RN106,110..JPP199208-199312

sub12180-65011

main12180-65010i3VZE..VZN130..JPP198908-199107

sub12180-65011

main12180-65011i3VZE..VZN130..JPP199107-199308

main12180-70020i2L#..LN10#,110,130,85,90..JPP198808

main12180-73010i2Y,4Y..YN106,110,85,90..JPP199011-199103

sub12180-73011

main12180-73011i2Y,4Y..YN106,110,85,90..JPP199103-199408

main12180-75010i2Y,4Y..YN106,110,85,90..JPP199003-199011

sub12180-73011

12108AGASKET(FOR OIL FILLER CAP)

main12195-70010i2L#..LN10#,110,130,85,90..JPP198808-199011

main12195-71020i2Y,4Y..YN106,110,85,90..JPP198808-199003

main12195-73010i2Y,4Y..YN106,110,85,90..JPP199011-199408

main90430-37004i3VZE..VZN130..JPP198908-199511

main90430-37140i22RE..RN106,110..JPP198808

2201

9017906208

main90179-06208

9151260835

main91512-60835

91512G0628

main91512-G0628

24 parts on this diagram · 5 diagrams in section
