STARTER

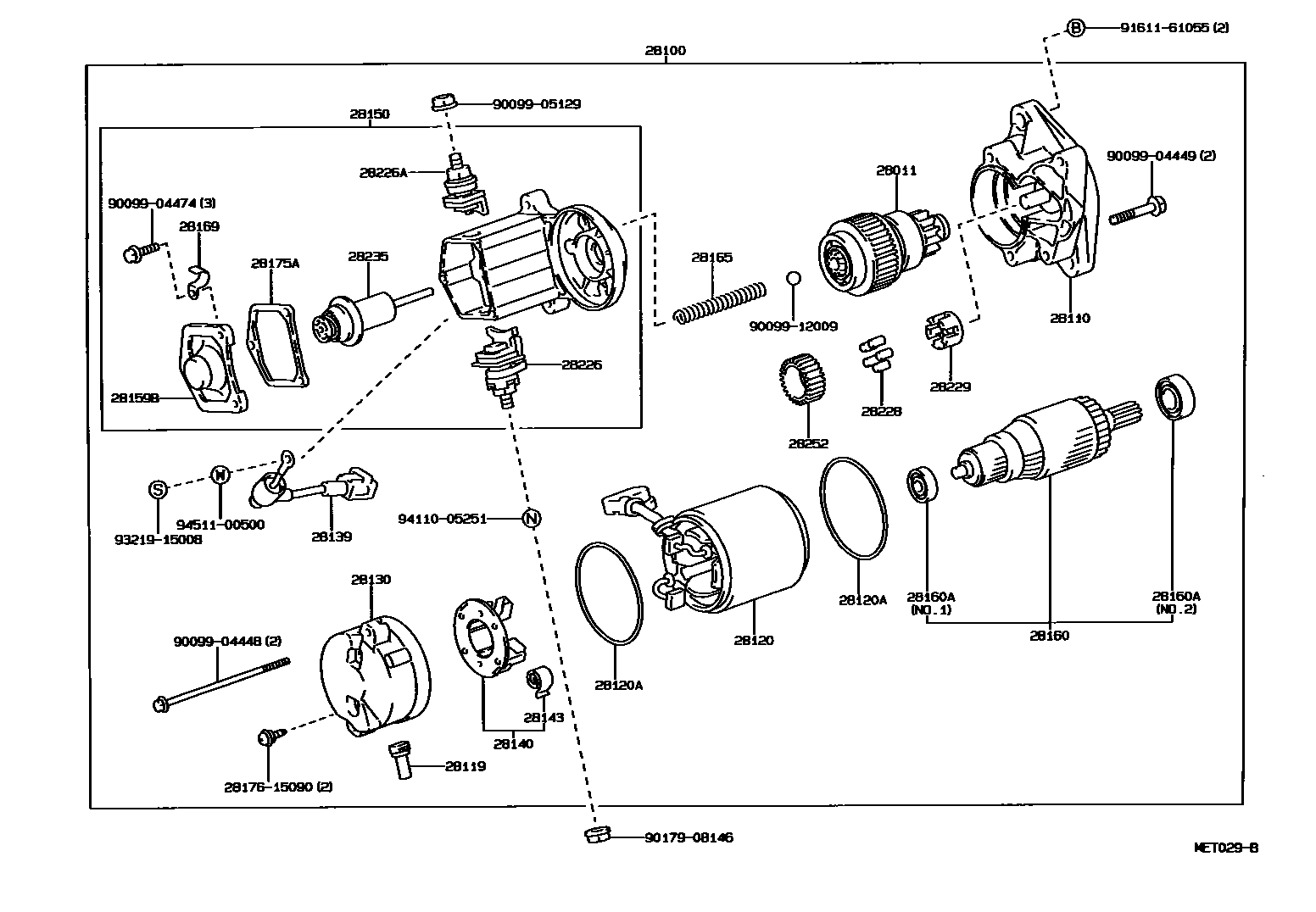

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-26042i199201-199405
COLD SPEC
main28011-64010i199201-199309
COLD SPEC
main28011-64020i199309-199501
COLD SPEC
main28011-64130i199201-199501
main28011-70020i199201-199405
main28011-76070i199201-199501
28100STARTER ASSY
main28100-13010i199201-199405
12V 1.0KW,COLD SPEC
main28100-13080i199201-199405
12V 0.8KW
main28100-64170i199201-199501
12V 1.4KW
main28100-64190i199201-199309
12V 2.2KW,COLD SPEC
main28100-64290i199309-199501
12V 2.2KW,COLD SPEC
main28100-72120i199201-199309
12V 1.4KW
main28100-72190i199309-199501
12V 1.4KW
28110HOUSING ASSY, STARTER DRIVE
main28110-13010i199201-199405
COLD SPEC
main28110-13080i199201-199405
main28110-64170i199201-199501
main28110-72120i199201-199501
main28115-64040i199201-199309
COLD SPEC
main28115-64290i199309-199501
COLD SPEC
28119COVER, STARTER END FRAME
main28199-46080i199201-199405
main28199-46080i199201-199501
COLD SPEC
main28199-74110i199201-199501
28120YOKE ASSY, STARTER
main28120-13081i199201-199405
main28120-26071i199201-199405
COLD SPEC
main28120-64040i199201-199501
COLD SPEC
main28120-64130i199201-199501
main28120-66040i199403-199501
main28120-74070i199201-199403
28120ARING, O(FOR STARTER YOKE)
main90099-14064i199201-199501
main90099-14092i199201-199405
main90099-64040i199201-199501
COLD SPEC
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-13010i199201-199405
COLD SPEC
main28130-13080i199201-199405
main28130-16130i199201-199501
main28130-64170i199201-199501
28139WIRE, LEAD, NO.1(FOR STARTER)
main28139-64111i199201-199501
28140HOLDER ASSY, STARTER BRUSH
main28140-26070i199201-199405
COLD SPEC
main28140-64040i199201-199501
COLD SPEC
main28140-64130i199201-199501
main28140-70020i199201-199405
main28140-76070i199201-199501
28143SPRING, STARTER BRUSH
main28143-70020i199201-199405
main90099-17112i199201-199501
main90099-17112i199201-199405
COLD SPEC
main90099-17115i199201-199501
COLD SPEC
28150SWITCH ASSY, MAGNET STARTER
main28150-10021i199201-199405
main28150-13011i199201-199405
COLD SPEC
main28150-64130i199201-199501
main28150-64190i199201-199501
COLD SPEC
main28150-72120i199201-199309
main28150-72190i199309-199403
main28150-72191i199403-199501
28159BCOVER, MAGNET SWITCH
main28159-10040i199201-199405
COLD SPEC
main28159-55050i199201-199501
main28159-64180i199201-199501
COLD SPEC
28160ARMATURE ASSY, STARTER
main28160-26071i199201-199405
COLD SPEC
main28160-64041i199201-199501
COLD SPEC
main28160-70021i199201-199405
main28160-74070i199201-199501
28160ABEARING, STARTER ARMATURE
main28253-45020i199201-199405
COLD SPEC,NO.1
main28253-54070i199201-199501
COLD SPEC,NO.1
main90099-10113i199201-199405
COLD SPEC,NO.2
main90099-10143i199201-199501
COLD SPEC,NO.2
main90099-10196i199201-199501
NO.1
main90099-10197i199201-199501
NO.2
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i199201-199501
COLD SPEC
main28165-76070i199201-199501
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-10040i199201-199405
COLD SPEC
main28169-55050i199201-199501
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i199201-199501
COLD SPEC
main28175-55050i199201-199501
28226STARTER KIT, BATTERY TERMINAL
main28226-16130i199201-199501
main28226-54350i199201-199501
COLD SPEC
main28226-72080i199201-199405
COLD SPEC
main28226-76070i199201-199501
28226ASTARTER KIT, MOTOR TERMINAL
main28226-72010i199201-199501
COLD SPEC
main28226-74070i199201-199501
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040i199201-199405
COLD SPEC
main28228-26040i199201-199501
28229RETAINER, STARTER IDLE GEAR
main28229-26040i199201-199501
COLD SPEC
main28229-74070i199201-199501
28235PLUNGER, MAGNET SWITCH
main28235-35080i199201-199501
COLD SPEC
main28235-55050i199201-199501
28252GEAR, STARTER IDLE
main28254-45020i199201-199405
COLD SPEC
main28254-64040i199201-199501
COLD SPEC
main28254-64130i199201-199501
main28254-74070i199201-199501
2817615090SCREW, STARTER
9009904448
9009904449
9009904474
9009905129
9009912009
9017908146
9161161055
9321915008
9411005251
9451100500

34 parts on this diagram · 5 diagrams in section
