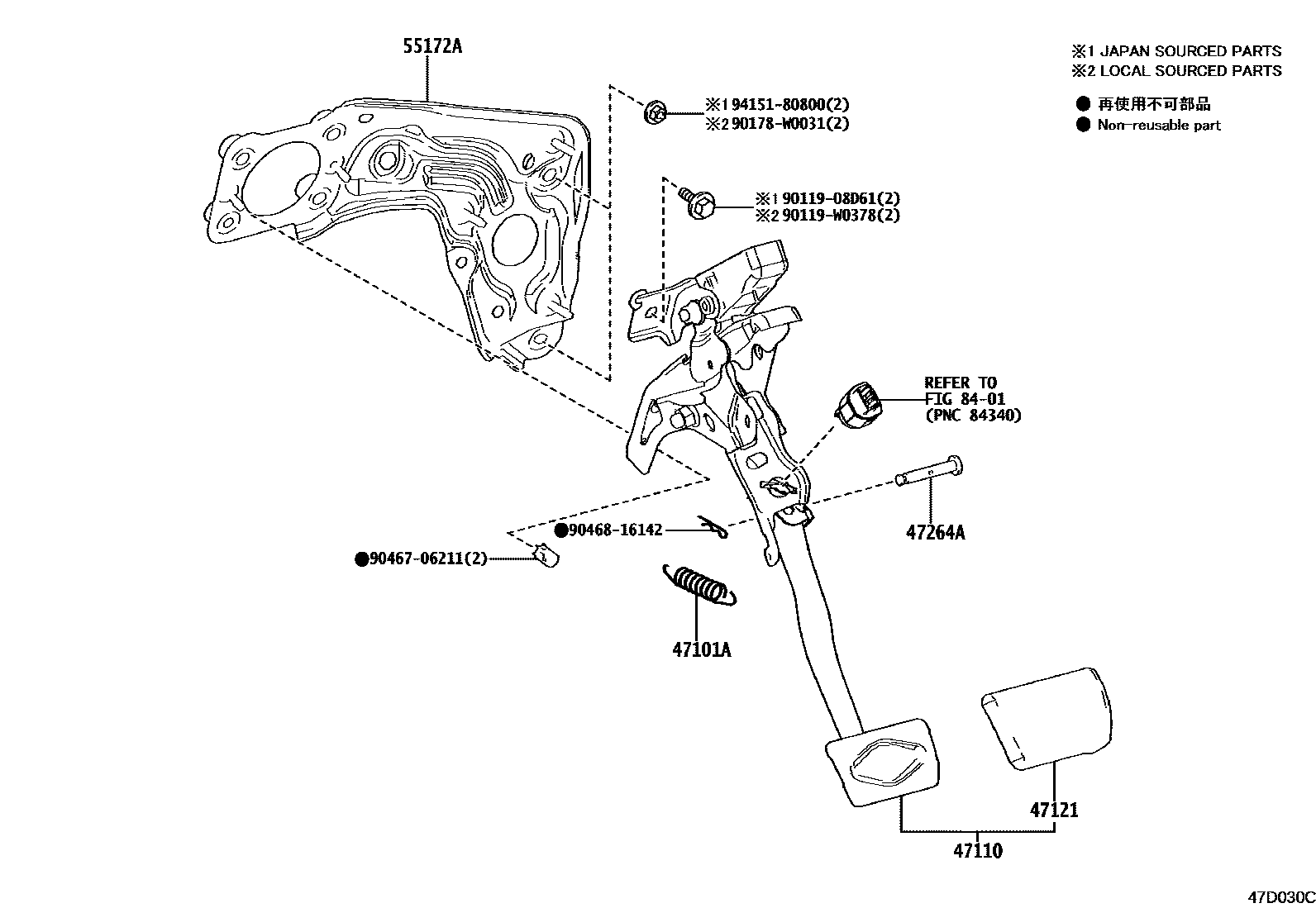

BRAKE PEDAL & BRACKET

0001 1 0002 1 0003 1 0004 1

47101ASPRING(FOR BRAKE PEDAL RETURN)

main90506-17003iMXPJ15..G;MXPJ15..LHD..N202107-202504

47110SUPPORT ASSY, BRAKE PEDAL

main47110-0D681iMXPJ10..LHD..V202210-202404

main47110-52550iMXPJ10..RHD..V202210-202404

main47110-K0010iMXPB10..LHD..CVT202107-202202

sub47110-K0011

main47110-K0011iMXPB10..LHD..CVT202203

main47110-K0020iMXPB10..LHD..6F202107-202202

sub47110-K0021

main47110-K0021iMXPB10..LHD..6F202203

main47110-K0030iMXPJ1#..LHD202107-202202

main47110-K0031iMXPJ1#..LHD..(G,N,R)202203-202504

main47110-K0060iMXPJ15..RHD..G;MXPJ10..RHD..(G,N)202107-202504

main47110-K0070iMXPB10..RHD..CVT202107

main47110-K0080iMXPB10..RHD..6F202107-202206

47121PAD, BRAKE PEDAL

main47121-12040iMXPB10..RHD..6F202107-202206

main47121-47010iMXPJ10,11,16..RHD..(G,N)202107-202504

main47121-78010iMXPJ10,11..V202210-202404

main47121-F4010iMXPJ1#..LHD..(G,N,R)202107-202504

main47121-F4020iMXPB10..LHD..6F202107

47264APIN(FOR PUSH ROD)

main90249-08051iMXPJ15..RHD..G202107-202504

main90249-08221iMXPJ1#..LHD202107-202504

55172ABASE, BRAKE PEDAL SUPPORT

main55172-0D050iMXPJ15..RHD..G202107-202504

main55172-K0020iMXPJ10,11,16..LHD202107-202504

8401

9011908D61

main90119-08D61

90119W0378

main90119-W0378

90178W0031

main90178-W0031

9046706211

main90467-06211

9046816142

main90468-16142

9415180800

main94151-80800

12 parts on this diagram · 4 diagrams in section
