HEATING & AIR CONDITIONING - COOLER UNIT

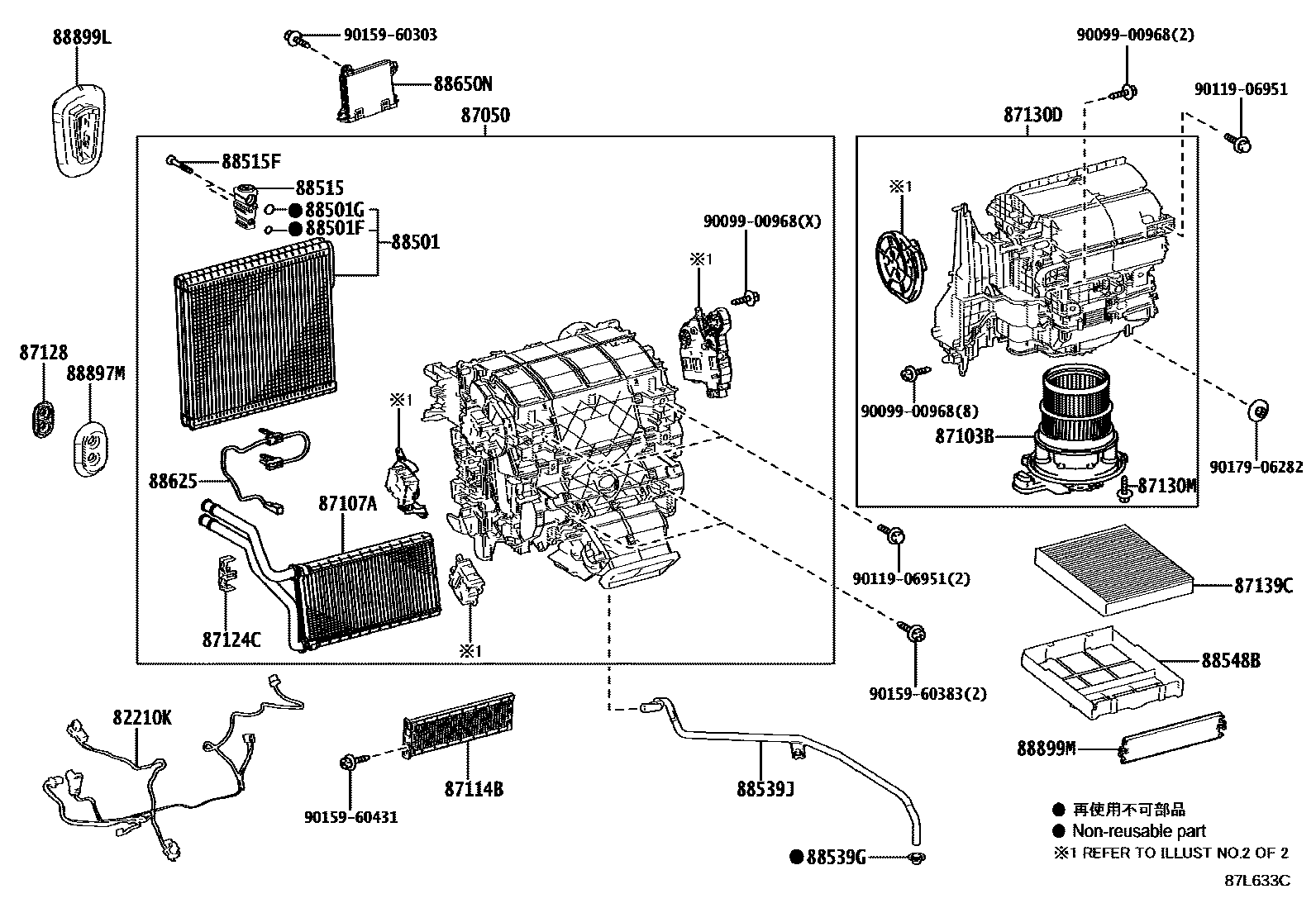

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-33110i202211
main82212-33210i202211
87050RADIATOR ASSY, AIR CONDITIONER
main87050-33A40i202211-202410
BELARUS SPEC
main87050-33A40i202211-202410
KAZAKHSTAN SPEC
main87050-33A40i202211-202410
UKRAINE SPEC
main87050-33A40i202211-202410
AZERBAIJAN SPEC
main87050-33A40i202211-202410
GEORGIA SPEC
main87050-33A40i202211-202410
MOROCCO SPEC
main87050-33A40i202211-202410
MONGOLIA SPEC
main87050-33A40i202211-202410
MOLDOVA SPEC
main87050-33A40i202211-202410
KYRGYZSTAN SPEC
main87050-33A40i202211-202410
ARMENIA SPEC
main87050-33A40i202211-202410
RUSSIA SPEC
main87050-33G40i202211
main87050-48A70i202211
main87050-48A80i202211
main87050-48B00i202211
main87050-48B10i202211
main87050-48B30i202211
main87050-48B40i202211
main87050-V2200i202410
MOLDOVA SPEC
main87050-V2200i202410
KYRGYZSTAN SPEC
main87050-V2200i202410
ARMENIA SPEC
main87050-V2200i202410
KAZAKHSTAN SPEC
main87050-V2200i202410
UKRAINE SPEC
main87050-V2200i202410
AZERBAIJAN SPEC
main87050-V2200i202410
GEORGIA SPEC
main87050-V2200i202410
MOROCCO SPEC
main87050-V2200i202410
MONGOLIA SPEC
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-42120i202211-202410
main87103-58070i202211-202410
main87103-78040i202410
main87103-78050i202410
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-33130i202211
main87107-33140i202211
87114BCOVER, HEATER
main87114-58050i202211
87124CCLAMP, HEATER
main87124-33070i202211
87128GROMMET, HEATER
main87128-28010i202211
87130DBLOWER ASSY
main87130-16211i202410
main87130-42470i202211-202410
main87130-42491i202410
main87130-47300i202211-202410
87130MSCREW(FOR BLOWER)
main87193-87101i202211-202410
87139CFILTER, CLEAN AIR
main87139-76020i202211-202509
DEODORANT FILTER
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-33250i202211
main88501-33350i202211
88501FO-RING, COOLER EVAPORATOR NO.1(DISCHARGE)
main90099-14120i202211-202410
ID=10.8,OD=15.6
88501GO-RING, COOLER EVAPORATOR NO.1(SUCTION)
main90099-14121i202211-202410
ID=13.4,OD=18.2
88515VALVE, COOLER EXPANSION
main88515-48110i202211-202410
MOLDOVA SPEC
main88515-48110i202211-202410
RUSSIA SPEC
main88515-48110i202211-202410
BELARUS SPEC
main88515-48110i202211-202410
KAZAKHSTAN SPEC
main88515-48110i202211-202410
UKRAINE SPEC
main88515-48110i202211-202410
AZERBAIJAN SPEC
main88515-48110i202211-202410
GEORGIA SPEC
main88515-48110i202211-202410
MOROCCO SPEC
main88515-48110i202211-202410
MONGOLIA SPEC
main88515-48110i202211-202410
KYRGYZSTAN SPEC
main88515-48110i202211-202410
ARMENIA SPEC
main88515-48110i202211
main88515-52120i202410
GEORGIA SPEC
main88515-52120i202410
MONGOLIA SPEC
main88515-52120i202410
MOLDOVA SPEC
main88515-52120i202410
KYRGYZSTAN SPEC
main88515-52120i202410
ARMENIA SPEC
main88515-52120i202410
KAZAKHSTAN SPEC
main88515-52120i202410
UKRAINE SPEC
main88515-52120i202410
AZERBAIJAN SPEC
main88515-52120i202410
MOROCCO SPEC
main88515-52120i202211
main88515-58050i202211
88515FBOLT(FOR COOLER EXPANSION VALVE)
main90099-04542i202211-202410
88539GGROMMET (FOR COOLER UNIT DRAIN HOSE)
main88888-47010i202211
main90480-26030i202211
88539JHOSE, DRAIN COOLER
main88539-42100i202211
main88539-48170i202211
main88539-48180i202211
main88539-78040i202211
88548BCASE, AIR FILTER
main88899-76020i202211-202509
88625THERMISTOR, COOLER, NO.1
main88620-28050i202211
main88620-28060i202211
88650NAMPLIFIER ASSY, AIR CONDITIONER
main886H0-48010i202211-202409
SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&SEAT HEATER-WITH(FRONT SEAT)&FRONTSEAT ADJUSTER-10WAY POWER & WITH(SEAT MEMORY)
main886H0-48010i202211-202409
FRONT AIR CONDITIONER-S-FLOW & AUTO RECIRCURATION&PM2.5SENSOR
main886H0-48010i202211-202409
FRONT AIR CONDITIONER-S-FLOW & AUTO RECIRCURATION&PM2.5SENSOR&SEAT HEATER-WITH(FRONT SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48010i202211-202409
FRONT AIR CONDITIONER-S-FLOW & AUTO RECIRCURATION&PM2.5SENSOR&SEAT HEATER-WITH(FRONT SEAT)&FRONT SEAT ADJUSTER-10WAY POWER & WITH(SEAT MEMORY)
main886H0-48010i202211-202409
SEAT HEATER-WITH(FRONT SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48010i202211-202409
FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48010i202211-202409
FRONT SEAT ADJUSTER-10WAY POWER & WITH(SEAT MEMORY)
main886H0-48010i202211-202409
SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
main886H0-48030i202211-202409
FRONT AIR CONDITIONER-S-FLOW & AUTO RECIRCURATION&PM2.5SENSOR
main886H0-48040i202211-202409
SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
main886H0-48040i202211-202409
SEAT HEATER-WITH(FRONT SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48040i202211-202409
SEAT HEATER-WITH(FRONT SEAT)&FRONT SEAT ADJUSTER-10WAY POWER & WITH(SEAT MEMORY)
main886H0-48050i202211-202409
SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT & REAR SEAT)
main886H0-48050i202211-202409
SEAT HEATER-WITH(FRONT SEAT & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48050i202211-202409
SEAT HEATER-WITH(FRONT SEAT & REAR SEAT)&FRONT SEAT ADJUSTER-10WAY POWER & WITH(SEAT MEMORY)
main886H0-48050i202211-202409
LUXURY&SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&FRONT SEAT ADJUSTER-10WAY POWER & WITH(SEAT MEMORY)&SEAT AIR CONDITIONER-WITH(FRONT SEAT & REAR SEAT)
main886H0-48050i202211-202409
SEAT HEATER-WITH(FRONT SEAT & REAR SEAT)
main886H0-48070i202211-202409
main886H0-48100i202211-202405
FRONT AIR CONDITIONER-S-FLOW & HUMID &AUTO RECIRCURATION&PM2.5
main886H0-48101i202406
FRONT AIR CONDITIONER-S-FLOW & HUMID &AUTO RECIRCURATION&PM2.5
main886H0-48130i202211-202405
main886H0-48131i202406
main886H0-48150i202410
FRONT AIR CONDITIONER-S-FLOW & AUTO RECIRCURATION&PM2.5SENSOR&SEAT HEATER-WITH(FRONT SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48150i202410
FRONT AIR CONDITIONER-S-FLOW & AUTO RECIRCURATION&PM2.5SENSOR
main886H0-48150i202410
SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(FRONT SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48150i202410
SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48150i202410
FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48150i202410
SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
main886H0-48150i202410
FRONT AIR CONDITIONER-S-FLOW & AUTO RECIRCURATION&PM2.5SENSOR&SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(FRONT SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH
main886H0-48170i202410
FRONT AIR CONDITIONER-S-FLOW & AUTO RECIRCURATION&PM2.5SENSOR
main886H0-48180i202410
SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT ONLY)
main886H0-48180i202410
SEAT COVER MATERIAL-LEATHER(SMOOTH)&SEAT HEATER-WITH(FRONT SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48180i202410
SEAT HEATER-WITH(FRONT SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48190i202410
SEAT HEATER-WITH(FRONT SEAT & REAR SEAT)
main886H0-48190i202410
SEAT HEATER-WITH(FRONT SEAT & REAR SEAT)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)
main886H0-48190i202410
LUXURY&SEAT COVER MATERIAL-NATURAL LEATHER(SEMIANILIN)&FRONT SEAT ADJUSTER-10WAY POWER & WITH(SEAT MEMORY)&SEAT AIR CONDITIONER-WITH(FRONT SEAT & REAR SEAT)
main886H0-48190i202410
SEAT COVER MATERIAL-LEATHER(SMOOTH)&FRONT SEAT ADJUSTER-8WAY POWER & WITH(SEAT MEMORY = *DRS)&SEAT AIR CONDITIONER-WITH(FRONT SEAT & REAR SEAT)
main886H0-48200i202410
88897MGROMMET (FOR HEATER PIPE)
main87128-33020i202211
88899LPARTS, COOLING UNIT
main88899-33080i202211
main88899-42140i202211
88899MPLATE, COVER(FOR AIR FILTER)
main88899-47120i202211
9009900968
9011906951
9015960303
9015960383
9015960431
9017906282

29 parts on this diagram · 4 diagrams in section
