WINDSHIELD WASHER

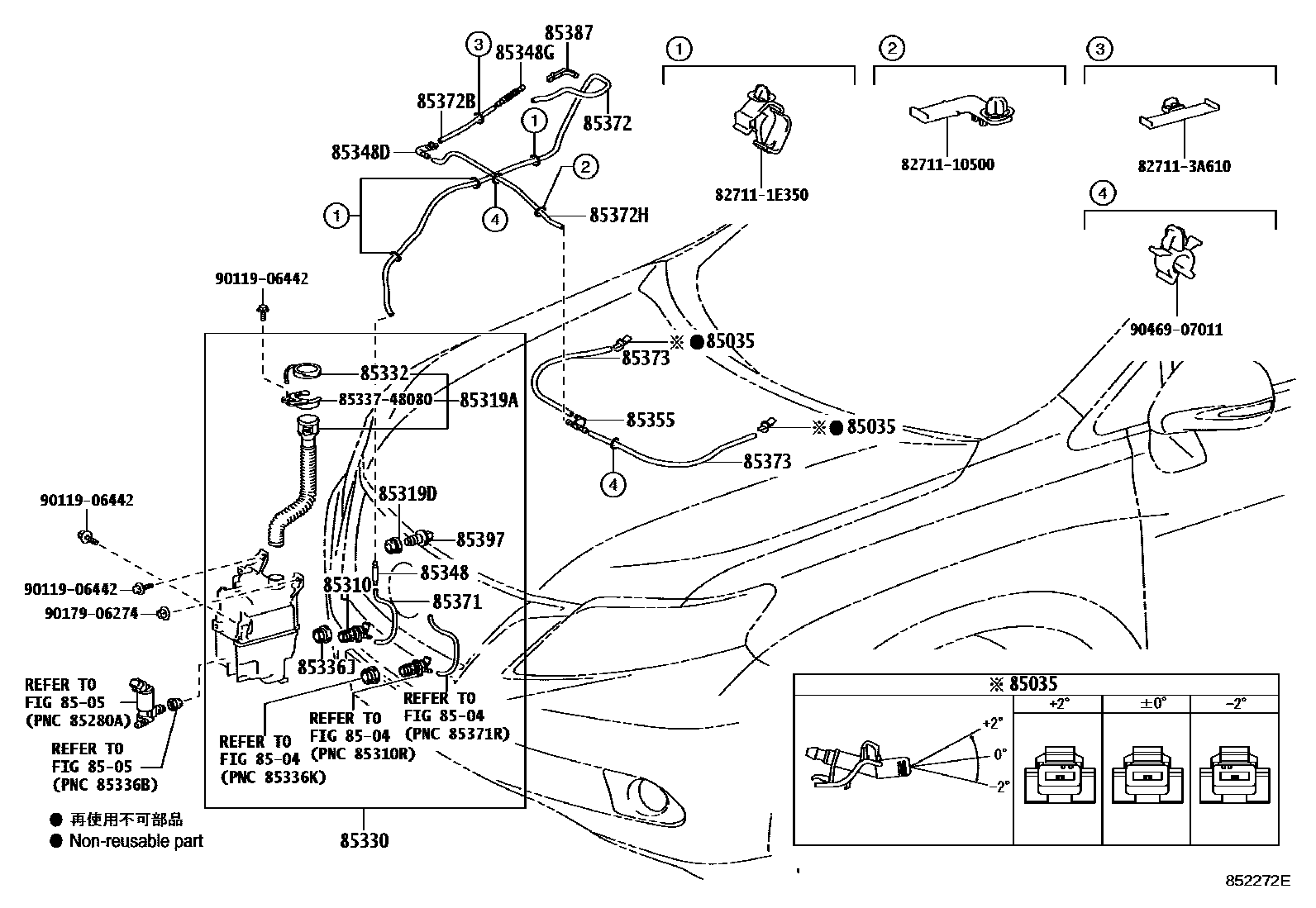

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-12300i200812-201203
ANGLE 0
main85381-12310i200812-201203
ANGLE -2
main85381-12320i200812-201203
ANGLE +2
8504
8505
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-60190i200812-201203
85319AHOSE, INLET
main85319-48170i201203-201308
HEADLAMP-DISCHARGE
main85319-48170i201203-201308
HEADLAMP-DISCHARGE & AFS
main85319-48170i200812-201203
main85319-48171i201308
HEADLAMP-DISCHARGE & AFS
main85319-48171i201308
HEADLAMP-DISCHARGE
main85319-48180i201203-201308
HEADLAMP-DISCHARGE & AFS
main85319-48180i200903-201203
main85319-48180i201203-201308
HEADLAMP-LED & AFS
main85319-48181i201308
main85359-48062i201308
HEADLAMP-DISCHARGE & AFS
main85359-48062i201308
HEADLAMP-LED & AFS
85319DPACKING, FRONT WASHER
main85319-33230i200812-201203
85330JAR ASSY, WINDSHIELD WASHER
main85315-48170i201203-201509
main85315-48180i201203-201509
main85315-48210i201308-201509
HEADLAMP-DISCHARGE & AFS
main85315-48210i201308-201509
HEADLAMP-LED & AFS
main85355-48030i200812-201203
main85355-48040i200903-201203
main85355-48050i201203-201308
HEADLAMP-DISCHARGE & AFS
main85355-48050i201203-201308
HEADLAMP-DISCHARGE
main85355-48052i201308-201509
HEADLAMP-DISCHARGE & AFS
main85355-48052i201308-201509
HEADLAMP-DISCHARGE
main85355-48060i201203-201308
HEADLAMP-DISCHARGE & AFS
main85355-48060i201203-201308
HEADLAMP-LED & AFS
85332CAP, WINDSHIELD WASHER JAR
main85316-48050i201203-201308
HEADLAMP-DISCHARGE
main85316-48050i201203-201308
HEADLAMP-DISCHARGE & AFS
main85316-48050i200812-201203
main85316-48171i201308
HEADLAMP-DISCHARGE & AFS
main85316-48171i201308
HEADLAMP-DISCHARGE
main85316-48181i201308
main85386-60070i201203-201308
HEADLAMP-LED & AFS
main85386-60070i201203-201308
HEADLAMP-DISCHARGE & AFS
main85386-60070i200903-201203
85336JPROTECTOR, WASHER JAR
main85336-60300i201203-201308
HEADLAMP-DISCHARGE
main85336-60300i201203-201308
HEADLAMP-DISCHARGE & AFS
main85336-60300i200812-201203
main85336-60300i201203-201308
HEADLAMP-LED & AFS
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-32150i200812-201203
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85375-16160i200812-201203
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-32150i200812-201203
85355VALVE, WINDSHIELD WASHER HOSE
main85321-28020i200812-201203
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33080i201203
L=1450(*H,L=280),HEADLAMP-LED & AFS
main90099-33080i200903-201203
L=1450(*H,L=280)
main90099-33080i201203
L=1450(*H,L=280),HEADLAMP-DISCHARGE & AFS
main90099-33080i201203
L=1450(*H,L=280),HEADLAMP-DISCHARGE
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i200812-201203
L=1450(*H,L=1340)
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33080i200812-201203
L=1450(*H,L=200)
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90099-33080i200812-201203
L=1450(*H,L=700)
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080i200812-201203
L=1450(*H,L=560)
85387CLAMP NO.1 (FOR WINDSEIELD WASHER)
main85387-48320i200812-201203
85397SWITCH ASSY,LEVEL WARNING
main85397-52100i200812-201203
8271110500WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
827111E350WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
827113A610WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8533748080CASE, LEVEL WARNING SWITCH
9011906442
9017906274
9046907011

27 parts on this diagram · 6 diagrams in section
