HEADLAMP

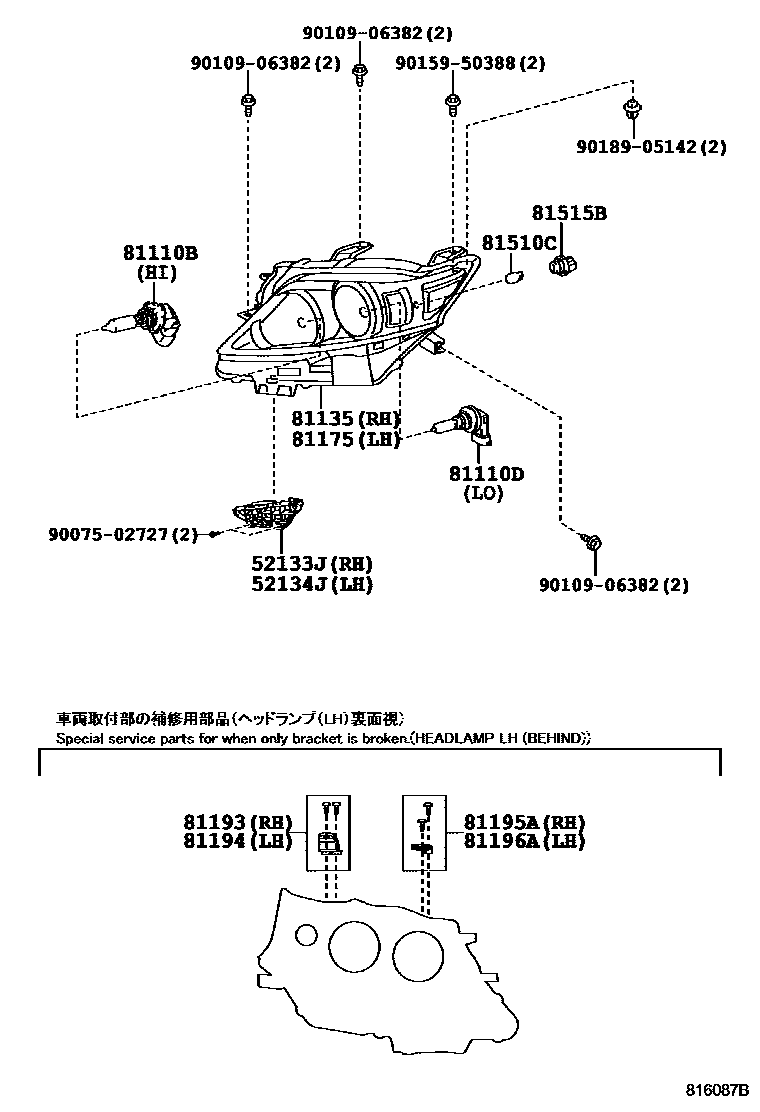

Parts diagram
52133JREINFORCEMENT, FRONT BUMPER BAR, RH
main52133-48020i200812-201203
main52133-48030i201203
52134JREINFORCEMENT, FRONT BUMPER BAR, LH
main52134-48030i200812-201203
main52134-48040i201203
81110BBULB(FOR HEADLAMP, NO.1)
main90080-81041×2i200812-200903
12V 65W
main90981-13046×2i200903-201203
12V65W(SAE),60W(ECE)
main90981-13084×2i201203-201509
12V 65W,HALOGEN
81110DBULB(FOR HEADLAMP, NO.2)
main90981-13075×2i201203
12V 55W,HALOGEN
81135UNIT ASSY, HEADLAMP, RH
main81130-48A90i201203
main81145-48B20i201203
HEADLAMP-DISCHARGE
main81145-48410i201108-201203
LUXURY PACKAGE&EUROPE LCA1
main81145-48670supersedes 81145-48710i200812-200903
ULTRA LUXURY PACKAGE&HEADLAMP-DISCHARGE & AFS
main81145-48671supersedes 81145-48711i200903-201203
ULTRA LUXURY PACKAGE&HEADLAMP-DISCHARGE & AFS
main81145-48840supersedes 81145-48700i200812-200903
ULTRA LUXURY PACKAGE&HEADLAMP-DISCHARGE & AFS
main81145-48841supersedes 81145-48701i200903-201203
ULTRA LUXURY PACKAGE&HEADLAMP-DISCHARGE & AFS
main81145-48861i200903-201203
ULTRA LUXURY PACKAGE&HEADLAMP-LED & AFS
main81145-48881i200903-201203
ULTRA LUXURY PACKAGE&HEADLAMP-LED & AFS
main81145-48A70i201008-201108
ART WORKS&HEADLAMP-DISCHARGE & SECOND LINE
main81145-48B40i201203
HEADLAMP-DISCHARGE & AFS
main81145-48B70supersedes 81145-48741i201203
ULTRA LUXURY PACKAGE&HEADLAMP-LED & AFS
main81145-48B80i201203
ULTRA LUXURY PACKAGE&HEADLAMP-LED & AFS
main81145-48C10supersedes 81145-48B50i201108-201203
LUXURY PACKAGE&EUROPE LCA1
81175UNIT ASSY, HEADLAMP, LH
main81170-48A90i201203
main81185-48B20i201203
HEADLAMP-DISCHARGE
main81185-48410i201108-201203
LUXURY PACKAGE&EUROPE LCA1
main81185-48670supersedes 81185-48710i200812-200903
ULTRA LUXURY PACKAGE&HEADLAMP-DISCHARGE & AFS
main81185-48671supersedes 81185-48711i200903-201203
ULTRA LUXURY PACKAGE&HEADLAMP-DISCHARGE & AFS
main81185-48840supersedes 81185-48700i200812-200903
ULTRA LUXURY PACKAGE&HEADLAMP-DISCHARGE & AFS
main81185-48841supersedes 81185-48701i200903-201203
ULTRA LUXURY PACKAGE&HEADLAMP-DISCHARGE & AFS
main81185-48861i200903-201203
ULTRA LUXURY PACKAGE&HEADLAMP-LED & AFS
main81185-48881i200903-201203
ULTRA LUXURY PACKAGE&HEADLAMP-LED & AFS
main81185-48A70i201008-201108
ART WORKS&HEADLAMP-DISCHARGE & SECOND LINE
main81185-48B40i201203
HEADLAMP-DISCHARGE & AFS
main81185-48B70supersedes 81185-48741i201203
ULTRA LUXURY PACKAGE&HEADLAMP-LED & AFS
main81185-48B80supersedes 81185-48B50i201203
ULTRA LUXURY PACKAGE&HEADLAMP-LED & AFS
main81185-48C10supersedes 81185-48B50i201108-201203
LUXURY PACKAGE&EUROPE LCA1
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-48080i200812-201203
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-48080i200812-201203
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main81195-48050i201203
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main81196-48050i201203
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15021×2i201203-201509
12V 21W,AMBER
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90075-60028×2i201203
9007502727
9010906382
9015950388
9018905142

16 parts on this diagram · 5 diagrams in section
