REAR BUMPER & BUMPER STAY

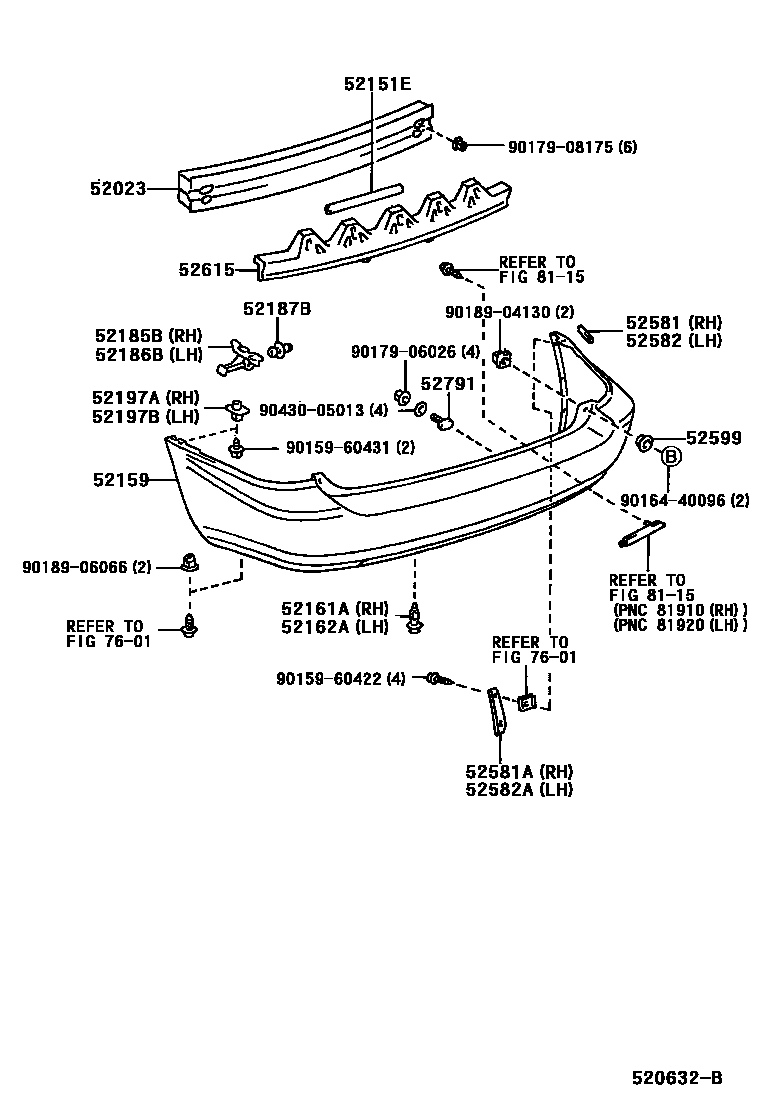

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52171-48040i200007
52151EBAR, REAR BUMPER
main52151-33010i200007
52159COVER, REAR BUMPER
main52159-48902i200007
52161APIECE, REAR BUMPER, RH
main52161-16010i200007
52162APIECE, REAR BUMPER, LH
main52161-16010i200007
52185BBRACKET, REAR BUMPER SIDE MOUNTING, RH
main52185-48010i200007
52186BBRACKET, REAR BUMPER SIDE MOUNTING, LH
main52185-48010i200007
52187BGUIDE, REAR BUMPER LOCATION
main52187-16070×2i200007
52197ABRACKET, REAR BUMPER SEAL, RH
main52197-16020i200007
52197BBRACKET, REAR BUMPER SEAL, LH
main52197-16020i200007
52581PROTECTOR, REAR BUMPER, RH
main52581-48010i200007
52581APROTECTOR, REAR BUMPER FILLER
main52581-48020i200007
52582PROTECTOR, REAR BUMPER, LH
main52581-48010i200007
52582APROTECTOR, REAR BUMPER FILLER, LH
main52582-48010i200007
52599STOPPER, REAR BUMPER, UPPER
main52599-48010×2i200007
52615ABSORBER, REAR BUMPER ENERGY
main52615-48040i200007
52791BOLT, BUMPER MOULDING SET, NO.1
main52791-33010×4i200007
7601MUDGUARD & SPOILER
8115REFLEX REFLECTOR
9015960422
9015960431
9016440096
9017906026
9017908175
9018904130
9018906066
9043005013

27 parts on this diagram · 1 diagram in section
