CAMSHAFT & VALVE

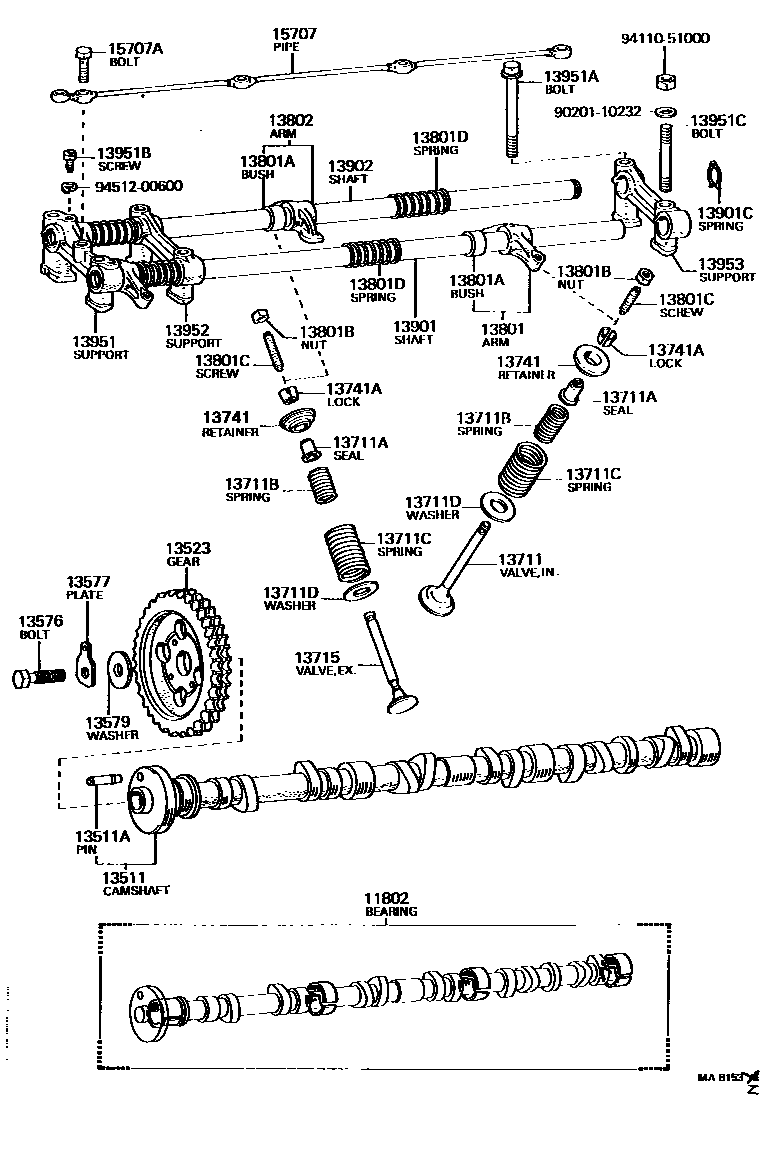

Parts diagram
11802BEARING SET, CAMSHAFT
main11802-40011i197410-197908
STD
main11802-41010i197410-197611
STD
main11803-40011i197410-197908
U/S 0.125
main11803-41010i197410-197611
U/S 0.05
main11804-40011i197410-197908
U/S 0.25
main11805-41010i197410-197611
U/S 0.25
main11806-41010i197410-197611
U/S 0.50
13511CAMSHAFT
main13501-45011i197410-197611
main13501-45020i197604-197908
main13511-44030i197504-197802
IRAQ TAXI SPEC.
main13511-44030i197802-197908
MIDDLE EAST SPEC.
main13511-49016i197410-197908
13511APIN, STRAIGHT(FOR CAMSHAFT KNOCK)
main90249-08042i197410-197908
L=23,OD=8,L=23,OD=8
13523GEAR OR SPROCKET, CAMSHAFT TIMING
main13522-33010i197410-197908
N=36
main13523-41011i197410-197512
N=40
main13523-45010i197512-197908
N=40
13576BOLT, CAMSHAFT TIMING GEAR
main13576-41011i197410-197501
16-1.5PX43-29
main13576-45010i197501-197908
16-1.5PX32-20
13577PLATE, LOCK
main13577-41010i197410-197908
13579WASHER, CAMSHAFT TIMING GEAR BOLT
main90201-16328i197410-197908
13711VALVE, INTAKE
main13711-41012i197410-197611
main13711-44011i197410-197412
main13711-44012i197412-197805
main13711-44013i197805-197908
main13711-45020i197604-197908
13711ASEAL OR RING, O(FOR VALVE STEM OIL)
main90301-06096i197410-197805
main90913-02015i197410-197908
FOR EXHAUST
main90913-02022i197410-197908
FOR INTAKE
main90913-02042i197805-197908
13711BSPRING, COMPRESSION(FOR INNER)
main90501-26001i197604-197908
WD=2.6,CW=7.75
main90501-29635i197410-197611
WD=2.9,CW=8.6
main90501-44777i197410-197908
WD=4.35,CW=6.25
13711CSPRING, COMPRESSION(FOR OUTER)
main90501-45002i197604-197908
WD=4.5,CW=6.2
main90501-45004i197412-197611
WD=4.5,CW=6.25
main90501-47636i197410-197412
WD=4.7,CW=6.2
13711DWASHER, PLATE(FOR VALVE SPRING SEAT)
main90201-14310i197410-197908
main90201-15247i197412-197510
main90201-16002i197510-197805
main90201-19004i197805-197908
13715VALVE, EXHAUST
main13715-41011i197410-197611
main13715-44020i197410-197412
main13715-44021i197412-197805
main13715-44022i197805-197908
main13715-45020i197604-197908
13741RETAINER, VALVE SPRING
main13741-41010i197410-197908
main13741-44011i197410-197805
main13741-44012i197805-197908
13741ALOCK, VALVE SPRING RETAINER
main90913-03005i197410-197908
main90913-03010i197410-197412
main90913-03013i197412-197908
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13801-41030i197410-197611
main13801-41051i197806-197908
main13801-45010i197604-197806
main13811-44020i197410-197501
main13811-44021i197501-197811
main13811-44022i197811-197908
13801ABUSH, BIMETAL FORMED(FOR ROCKER ARM)
main90999-73068i197410-197611
main90999-73076i197604-197908
13801BNUT, HEXAGON(FOR VALVE ADJUSTING)
main90170-08094i197410-197908
main90170-08210i197712-197908
main90170-10074i197410-197811
13801CSCREW, VALVE ADJUSTING
main90913-05008i197410-197607
main90913-05010i197410-197811
main90913-05013i197811-197908
main90913-05016i197607-197908
13801DSPRING, COMPRESSION(FOR ROCKER ARM)
main90501-14013i197604-197908
WD=1.4,CW=9
main90501-16098i197410-197908
WD=1.6,CW=9
main90501-16163i197410-197908
WD=1.6,CW=7.5
13802ARM SUB-ASSY, VALVE ROCKER, NO.2
main13802-41030i197410-197611
main13812-44020i197410-197501
main13812-44021i197501-197811
main13812-44022i197811-197908
13901SHAFT SUB-ASSY, VALVE ROCKER, NO.1
main13901-41011i197410-197611
main13901-44010i197410-197908
main13901-45010i197604-197908
13901CSPRING, RETAINER(FOR VALVE ROCKER SHAFT)
main90524-15008i197410-197908
13902SHAFT SUB-ASSY, VALVE ROCKER, NO.2
main13902-41011i197410-197611
main13902-45010i197604-197612
main13902-45011i197612-197908
13951SUPPORT, VALVE ROCKER, NO.1
main13951-41011i197410-197611
main13951-44020i197410-197908
main13951-45010i197604-197612
main13951-45011i197612-197908
13951ABOLT(FOR ROCKER SUPPORT SET)
main90910-01009i197410-197908
main91511-61070i197410-197611
13951BSCREW OR BOLT(FOR VALVE ROCKER SHAFT LOCK)
main90109-06014i197608-197908
main90149-60001i197410-197608
13951CBOLT, STUD(FOR ROCKER SUPPORT)
main90116-08241i197410-197908
L=76,S=12&18
main90116-10119i197410-197611
L=68,S=14&14
13952SUPPORT, VALVE ROCKER, NO.2
main13952-41011i197410-197611
main13952-44020i197410-197908
main13952-45010i197604-197908
13953SUPPORT, VALVE ROCKER, NO.3
main13953-41012i197410-197611
main13953-45010i197604-197705
main13953-45011i197705-197908
15707PIPE SUB-ASSY, OIL
main15707-41010i197410-197611
15707ABOLT, UNION(FOR OIL PIPE)
main90401-10004i197410-197611
9020110232
9411051000
9451200600

35 parts on this diagram · 3 diagrams in section
