HEATING & AIR CONDITIONING - COOLER UNIT

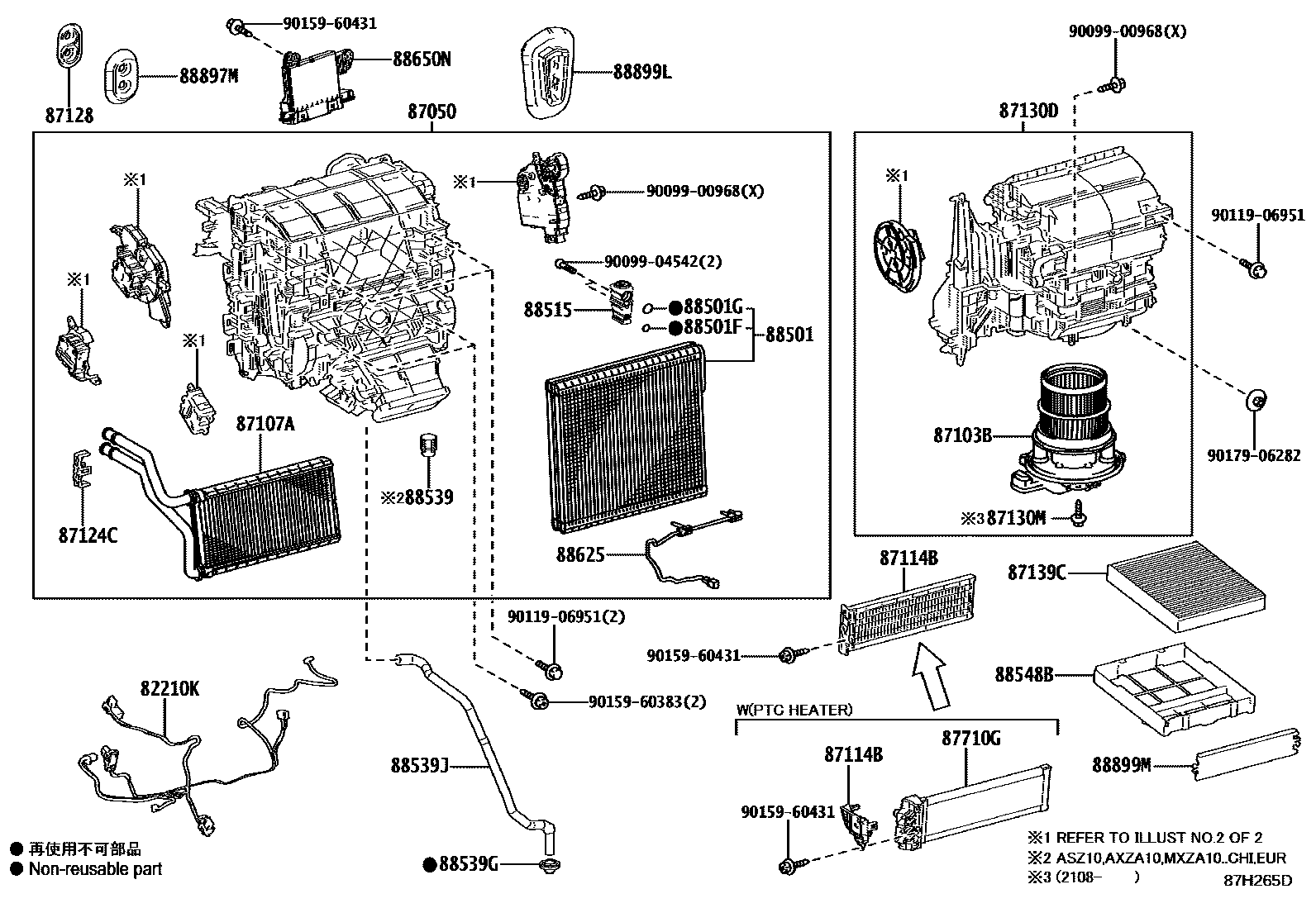

Parts diagram
82210KHARNESS ASSY, AIR CONDITIONER
main82212-33190supersedes 82212-33170i202108
ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL; ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITY SENSOR)
main82212-42050i201806-202108
main82212-33110i202108
LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL; ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL
main82212-33170i202108
F SPORT&AIR CONDITIONER-2ZONE MODE CONTROL & W(HUMIDITY SENSOR)
main82212-33180supersedes 82212-42040i201807-202108
LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITY SENSOR); MOROCCO SPEC&ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITYSENSOR); ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITY SENSOR)
87050RADIATOR ASSY, AIR CONDITIONER
main87050-33E20i201806-202108
main87050-33E21i202108
main87050-33E80supersedes 87050-33D00i202108
ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITY SENSOR)
main87050-33C40supersedes 87050-33C30i202108
LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL; ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL
main87050-33D00i202108
F SPORT&AIR CONDITIONER-2ZONE MODE CONTROL & W(HUMIDITY SENSOR)
main87050-33D20supersedes 87050-33E50i202208
AZERBAIJAN SPEC&ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITY SENSOR); GEORGIA SPEC&ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITYSENSOR); MOLDOVA SPEC&ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITYSENSOR); MOROCCO SPEC&ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITYSENSOR); UKRAINE SPEC&ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITYSENSOR)
main87050-33E40supersedes 87050-33E31i201806-202108
ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL
main87050-33E41supersedes 87050-33E31i202108
ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL
main87050-33E60supersedes 87050-33E50i202208
AZERBAIJAN SPEC&LUXURY PACKAGE; GEORGIA SPEC&LUXURY PACKAGE; MOLDOVA SPEC&LUXURY PACKAGE; UKRAINE SPEC&LUXURY PACKAGE
main87050-33E90i201806-202108
ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL
main87050-33E91i202108
ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL
main87050-33F00supersedes 87050-33E50i201807-202108
ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITY SENSOR)
main87050-33F10supersedes 87050-33E70i201807-202108
ULTRA LUXURY PACKAGE&AIR CONDITIONER-3ZONE MODE CONTROL & W(HUMIDITY SENSOR)
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-42120i202108
main87103-42130i202108
main87103-58070i201806-202110
main87103-58080i201806-202108
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-33130i201806-202108
main87107-33140i202108
87114BCOVER, HEATER
main87114-33050i202108
main87114-48140i201806-202108
STEERING WHEEL-3-SPOKE, LEATHER & WOOD, WITH(HEATER); STEERING WHEEL-3-SPOKE, WITH(HEATER), FOR F SPORT
87124CCLAMP, HEATER
main87124-33070i202108
87128GROMMET, HEATER
main87128-28010i201806-202110
87130DBLOWER ASSY
main87130-42470i202108
main87130-42480i202108
main87130-47290i201806-202108
main87130-47300i201806-202110
87130MSCREW(FOR BLOWER)
main87193-87101×3i202108
87139CFILTER, CLEAN AIR
main87139-58010i202108-202407
DEODORANT FILTER,OE PART
main87139-76020i202407
DEODORANT FILTER
87710GQUICK HEATER ASSY
main87710-58010i201806-202007
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-33250i202108
main88501-33340i202108
main88501-33370i201807-202110
main88501-33390i202108
88501FO-RING, COOLER EVAPORATOR NO.1(DISCHARGE)
main90099-14120i201806-202108
ID=10.8,OD=15.6
88501GO-RING, COOLER EVAPORATOR NO.1(SUCTION)
main90099-14121i201806-202110
ID=13.4,OD=18.2
88515VALVE, COOLER EXPANSION
main88515-30800i201807-202110
main88515-48110i202108
main88515-50320i201807-202108
main88515-52120i202108
main88515-74010i201806-202108
88539HOSE, COOLER UNIT DRAIN, NO.1
main88899-10110i201806-202007
88539GGROMMET (FOR COOLER UNIT DRAIN HOSE)
main88888-47010i201806-202110
88539JHOSE, DRAIN COOLER
main88539-33130i202108
main88539-33141i202108
88548BCASE, AIR FILTER
main88899-48070i201806-202110
main88899-76020i202407
88625THERMISTOR, COOLER, NO.1
main88620-28050i201806-202108
main88620-28060i202108
main88620-33040i201807-202110
88650NAMPLIFIER ASSY, AIR CONDITIONER
main88650-33E00i201806-201808
main88650-33E01i201809-201907
main88650-33E30supersedes 88650-33E40i201806-201809
ARUBA SPEC; CHILE SPEC; COSTA RICA, PANAMA SPEC; CURACAO SPEC; DOMINICAN REPUBLIC SPEC; GUATEMALA SPEC; NICARAGUA SPEC; PERU SPEC; ULTRA LUXURY PACKAGE
main88650-33E31supersedes 88650-33E41i201810-201907
ARUBA SPEC; CHILE SPEC; COSTA RICA, PANAMA SPEC; CURACAO SPEC; DOMINICAN REPUBLIC SPEC; GUATEMALA SPEC; NICARAGUA SPEC; PERU SPEC; ULTRA LUXURY PACKAGE
main88650-33E60i201907-202008
main88650-33E70supersedes 88650-33E80i201907-202008
ARUBA SPEC; CHILE SPEC; COSTA RICA, PANAMA SPEC; CURACAO SPEC; DOMINICAN REPUBLIC SPEC; GUATEMALA SPEC; NICARAGUA SPEC; PERU SPEC; ULTRA LUXURY PACKAGE
main88650-33F50i202008-202108
main88650-33F90i202108-202208
main88650-33G00supersedes 88650-33G10i202008-202110
main88650-33G40supersedes 88650-33G50i202108-202208
PANAMA SPEC; PERU SPEC; ULTRA LUXURY PACKAGE; VIETNAM SPEC
main88650-33G70i202208
main88650-33G90i202411
main88650-33J90supersedes 88650-33K30i202208
ULTRA LUXURY PACKAGE
main88650-33K00i202208
main88650-33K30i202402
main88650-33D90i201806-201808
ARUBA SPEC; CHILE SPEC; COSTA RICA, PANAMA SPEC; CURACAO SPEC; DOMINICAN REPUBLIC SPEC; GUATEMALA SPEC; NICARAGUA SPEC; PERU SPEC
main88650-33D91i201809-201907
ARUBA SPEC; CHILE SPEC; COSTA RICA, PANAMA SPEC; CURACAO SPEC; DOMINICAN REPUBLIC SPEC; GUATEMALA SPEC; NICARAGUA SPEC; PERU SPEC
main88650-33E50i201907-202008
ARUBA SPEC; CHILE SPEC; COSTA RICA, PANAMA SPEC; CURACAO SPEC; DOMINICAN REPUBLIC SPEC; GUATEMALA SPEC; NICARAGUA SPEC; PANAMA SPEC; PERU SPEC; VIETNAM SPEC
main88650-33F40i202008-202108
ARUBA SPEC; CHILE SPEC; COSTA RICA, PANAMA SPEC; CURACAO SPEC; DOMINICAN REPUBLIC SPEC; GUATEMALA SPEC; NICARAGUA SPEC; PANAMA SPEC; PERU SPEC; VIETNAM SPEC
main88650-33G60i202402-202411
PANAMA SPEC
main88650-33G80i202411
PREMIUM PACKAGE&SEAT HEATER-WITH(*DRP) & VENTILATION SEAT(*DRP); SEAT HEATER-WITH(*DRP & *RES) & VENTILATION(*DRP); SEAT HEATER-WITH(*DRP) & VENTILATION SEAT(*DRP)
88897MGROMMET (FOR HEATER PIPE)
main87128-33020i202108
88899LPARTS, COOLING UNIT
main88899-33080i202108
main88899-33090i201806-202110
88899MPLATE, COVER(FOR AIR FILTER)
main88899-47120i201806-202110
9009900968
9009904542
9011906951
9015960383
9015960431
9017906282

30 parts on this diagram · 4 diagrams in section
