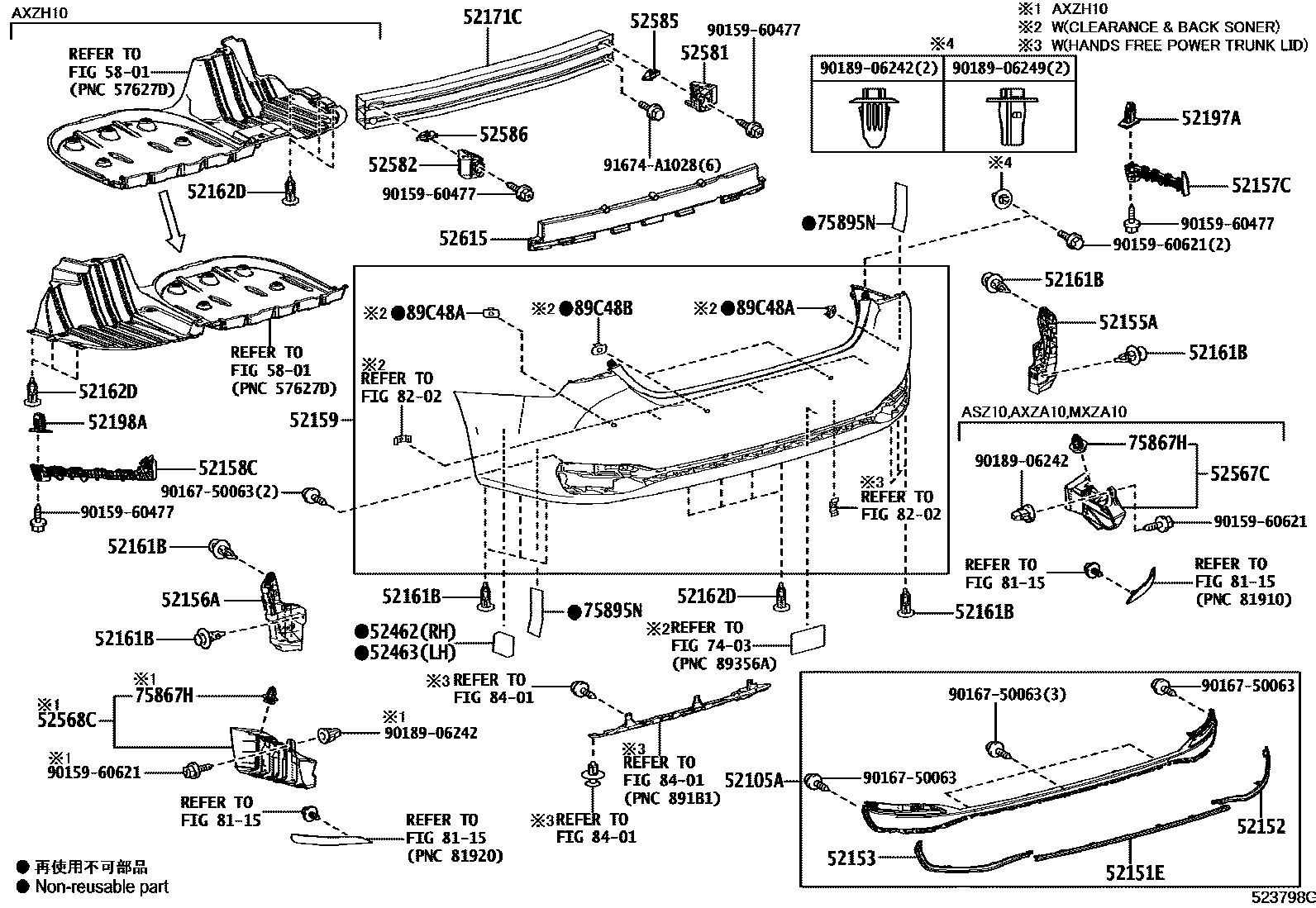

REAR BUMPER & BUMPER STAY

52105ABUMPER SUB-ASSY, REAR CENTER
UKRAINE SPEC&LUXURY PACKAGE; UKRAINE SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; UKRAINE SPEC&ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
BELARUS SPEC&F SPORT; BELARUS SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; F SPORT; F SPORT&HANDS FREE POWER TRUNK LID-WITH; KAZAKHSTAN SPEC&F SPORT; KAZAKHSTAN SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; KYRGYZ SPEC&F SPORT; KYRGYZ SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH
52151EBAR, REAR BUMPER
PLATED,UKRAINE SPEC&LUXURY PACKAGE; PLATED,UKRAINE SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PLATED,UKRAINE SPEC&ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
PLATED,ARMENIA SPEC&F SPORT; PLATED,ARMENIA SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,BELARUS SPEC&F SPORT; PLATED,BELARUS SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,BRUNEI SPEC&F SPORT&BLIND SPOT MONITOR-WITH; PLATED,BRUNEI SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PLATED,F SPORT; PLATED,F SPORT&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PLATED,F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,F SPORT&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PLATED,KAZAKHSTAN SPEC&F SPORT; PLATED,KAZAKHSTAN SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,KYRGYZ SPEC&F SPORT; PLATED,KYRGYZ SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,MALAYSIA SPEC&F SPORT&BLIND SPOT MONITOR-WITH; PLATED,MALAYSIA SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PLATED,THAILAND SPEC&F SPORT&BLIND SPOT MONITOR-WITH; PLATED,THAILAND SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PLATED,VIETNAM SPEC&F SPORT; PLATED,VIETNAM SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH
52152BAR, REAR BUMPER, RH
PLATED,UKRAINE SPEC&LUXURY PACKAGE; PLATED,UKRAINE SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PLATED,UKRAINE SPEC&ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
PLATED,ARMENIA SPEC&F SPORT; PLATED,ARMENIA SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,BELARUS SPEC&F SPORT; PLATED,BELARUS SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,BRUNEI SPEC&F SPORT&BLIND SPOT MONITOR-WITH; PLATED,BRUNEI SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PLATED,F SPORT; PLATED,F SPORT&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PLATED,F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,F SPORT&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PLATED,KAZAKHSTAN SPEC&F SPORT; PLATED,KAZAKHSTAN SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,KYRGYZ SPEC&F SPORT; PLATED,KYRGYZ SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,MALAYSIA SPEC&F SPORT&BLIND SPOT MONITOR-WITH; PLATED,MALAYSIA SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PLATED,THAILAND SPEC&F SPORT&BLIND SPOT MONITOR-WITH; PLATED,THAILAND SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PLATED,VIETNAM SPEC&F SPORT; PLATED,VIETNAM SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH
52153BAR, REAR BUMPER, LH
PLATED,UKRAINE SPEC&LUXURY PACKAGE; PLATED,UKRAINE SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PLATED,UKRAINE SPEC&ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
PLATED,ARMENIA SPEC&F SPORT; PLATED,ARMENIA SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,BELARUS SPEC&F SPORT; PLATED,BELARUS SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,BRUNEI SPEC&F SPORT&BLIND SPOT MONITOR-WITH; PLATED,BRUNEI SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PLATED,F SPORT; PLATED,F SPORT&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PLATED,F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,F SPORT&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PLATED,KAZAKHSTAN SPEC&F SPORT; PLATED,KAZAKHSTAN SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,KYRGYZ SPEC&F SPORT; PLATED,KYRGYZ SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PLATED,MALAYSIA SPEC&F SPORT&BLIND SPOT MONITOR-WITH; PLATED,MALAYSIA SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PLATED,THAILAND SPEC&F SPORT&BLIND SPOT MONITOR-WITH; PLATED,THAILAND SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PLATED,VIETNAM SPEC&F SPORT; PLATED,VIETNAM SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH
52155ASUPPORT, REAR BUMPER SIDE, RH
52156ASUPPORT, REAR BUMPER SIDE, LH
52157CSUPPORT, REAR BUMPER SIDE, NO.2 RH
52158CSUPPORT, REAR BUMPER SIDE, NO.2 LH
52159COVER, REAR BUMPER
PAINT REQ.
main52159-33978supersedes 52159-33986iAXZH10..ARL,CHI,EUR,GCC,GEN;ASZ10,AXZA10,MXZA10..ARL,CHI,GCC,GEN201806-202004
PAINT REQ.
PAINT REQ.
PAINT REQ.
PAINT REQ.,EGYPT SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,EGYPT SPEC&ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,IRAQ SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PAINT REQ.,SYRIA SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,SYRIA SPEC&ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PAINT REQ.,YEMEN SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,YEMEN SPEC&ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH
PAINT REQ.,F SPORT; PAINT REQ.,F SPORT&BLIND SPOT MONITOR-WITH; PAINT REQ.,SYRIA SPEC&F SPORT; PAINT REQ.,YEMEN SPEC&F SPORT
PAINT REQ.,F SPORT&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITHOUT
PAINT REQ.,TAIWAN SPEC&PREMIUM PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOTMONITOR-WITH
main52159-33986iAXZA10,AXZH10..ARL; AXZA10,AXZH10..CHI; AXZA10,AXZH10..CHI,EUR; AXZA10,AXZH10..GCC; AXZA10,AXZH10..GEN; AXZA10,MXZA10..CHI; AXZA10,MXZA10..EUR; AXZA10..ARL; AXZA10..EUR; AXZA10..GEN; AXZH10..ARL; AXZH10..ARL,EUR;AXZA10,MXZA10..EUR; AXZH10..CHI; AXZH10..EUR;AXZA10,MXZA10..EUR,GCC; AXZH10..GCC; AXZH10..GEN202108-202204
PAINT REQ.,ARMENIA SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,ARMENIA SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,ARMENIA SPEC&ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACKMONITOR-WITH(PANORAMIC VIEW MONITOR); PAINT REQ.,AZERBAIJAN SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,BELARUS SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,BELARUS SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,BELARUS SPEC&ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACKMONITOR-WITH(PANORAMIC VIEW MONITOR); PAINT REQ.,BRUNEI SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PAINT REQ.,F SPORT&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,F SPORT&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PAINT REQ.,GEORGIA SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,INDONESIA SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PAINT REQ.,KAZAKHSTAN SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,KAZAKHSTAN SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,KAZAKHSTAN SPEC&ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PAINT REQ.,KYRGYZ SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,KYRGYZ SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PAINT REQ.,LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PAINT REQ.,LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&CLEARANCE & BACK SONAR-WITH; PAINT REQ.,LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&CLEARANCE & BACK SONAR-WITH(*PKSB & *RCTB); PAINT REQ.,MALAYSIA SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PAINT REQ.,MOLDOVA SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,PANAMA SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,PERU SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,PREMIUM PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PAINT REQ.,SINGAPORE SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PAINT REQ.,SOUTH AFRICA SPEC&ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PAINT REQ.,THAILAND SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PAINT REQ.,ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PAINT REQ.,ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)&BLIND SPOT MONITOR-WITH; PAINT REQ.,ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&CLEARANCE & BACK SONAR-WITH; PAINT REQ.,ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&CLEARANCE & BACK SONAR-WITH(*PKSB & *RCTB); PAINT REQ.,VIETNAM SPEC&F SPORT&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,VIETNAM SPEC&LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH
PAINT REQ.,LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH; PAINT REQ.,LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PAINT REQ.,PREMIUM PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BLIND SPOT MONITOR-WITH; PAINT REQ.,ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR); PAINT REQ.,ULTRA LUXURY PACKAGE&HANDS FREE POWER TRUNK LID-WITH&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)&BLIND SPOT MONITOR-WITH
52161BPIECE, REAR BUMPER
52162DPIECE, REAR BUMPER
52171CREINFORCEMENT, REAR BUMPER
52197ABRACKET, REAR BUMPER SEAL, RH
52198ABRACKET, REAR BUMPER SEAL, LH
52462PAD, REAR BUMPER, RH
NO PAINT REQ.
52463PAD, REAR BUMPER, LH
52567CRETAINER, REAR BUMPER LOWER SIDE, RH
52568CRETAINER, REAR BUMPER LOWER SIDE, LH
52581PROTECTOR, REAR BUMPER, RH
52582PROTECTOR, REAR BUMPER, LH
52585INSERT, REAR BUMPER PROTECTOR, RH
52586INSERT, REAR BUMPER PROTECTOR, LH
52615ABSORBER, REAR BUMPER ENERGY
5801FLOOR PAN & LOWER BACK PANEL
7403CAUTION PLATE (EXTERIOR & INTERIOR)
75867HCLIP, ROCKER PANEL MOULDING
75895NTAPE, MOULDING, NO.1
8115REFLEX REFLECTOR
8202WIRING & CLAMP
8401SWITCH & RELAY & COMPUTER
89C48ARETAINER, ULTRASONIC SENSOR, REAR CORNER
89C48BRETAINER, ULTRASONIC SENSOR, REAR CENTER
9015960477
main90159-60477
9015960621
main90159-60621
9016750063
main90167-50063
9018906242
main90189-06242
9018906249
main90189-06249
91674A1028
main91674-A1028
38 parts on this diagram · 3 diagrams in section
