FRONT DOOR LOCK & HANDLE

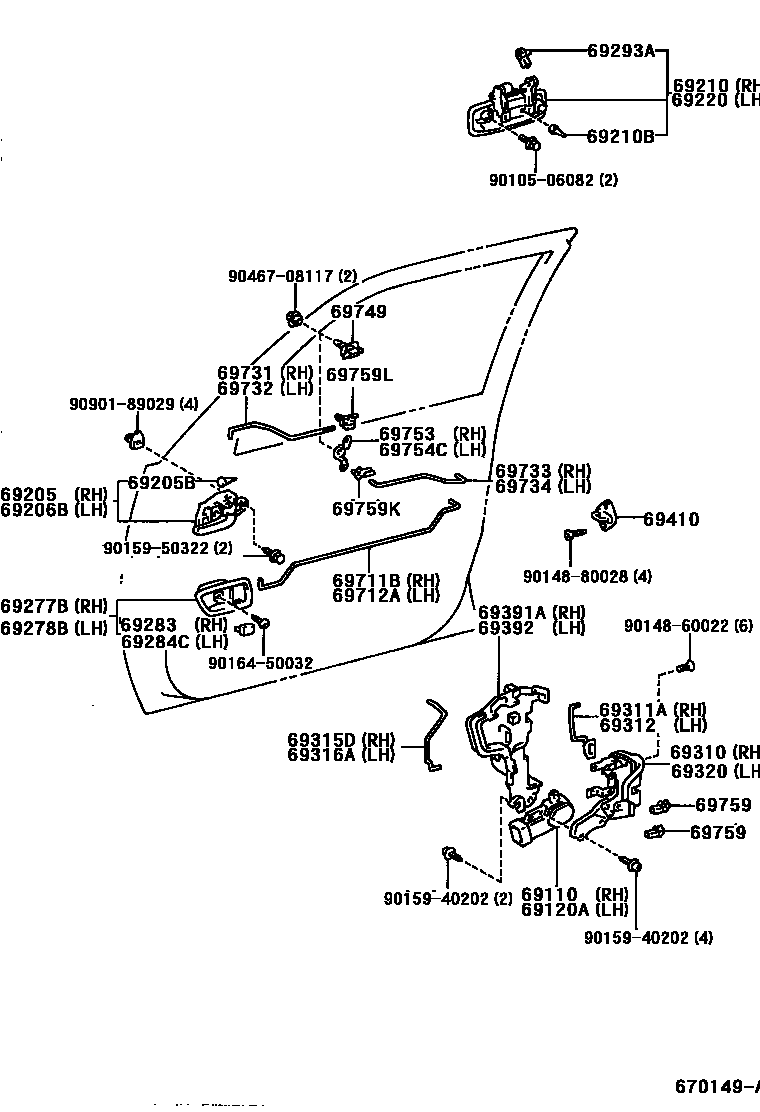

Parts diagram
69110ACTUATOR ASSY, FRONT DOOR LOCK, RH
main69110-33010i199608
69120AACTUATOR ASSY, FRONT DOOR LOCK, LH
main69120-33010i199608
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-30120-B2i199608
BLUE GRAY,TRIM1#
main69205-30120-E1i199608
MD.OAK,TRIM4#
main69205-30120-G0i199608
SAGE,TRIM6#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04014i199608
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-30120-B2i199608
BLUE GRAY,TRIM1#
main69206-30120-E1i199608
MD.OAK,TRIM4#
main69206-30120-G0i199608
SAGE,TRIM6#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-33040-A0i199608-200001
SUPER WHITE 2,040
main69210-33040-B0i199608-200001
GRAY M.M.,1B2
main69210-33040-B3i199908-200001
DK.GRAY M.M.,1C6
main69210-33040-B4i199908-200001
SLVER ME.,1C8
main69210-33040-C0i199808-200001
BLACK,202
main69210-33040-D0i199608-199808
RED MM,3K4
main69210-33040-D1i199608-199808
MAGENTA MC.,3L3
main69210-33040-D2i199808-200001
DK.RED MC.,3N6
main69210-33040-E0i199608-200001
BEIGE ME.,4M9
main69210-33040-G0i199608-199808
DK.GREEN M.M.,6P2
main69210-33040-G2i199808-200001
GREEN MC.,6R1
main69210-33040-J0i199608-199908
DK.BLUE M.M.,8L3
main69210-33040-J1i199908-200001
BLUE M.M.,8N4
main69210-33040-J2i199908-200001
BLUE M.M.,8N7
main69210-33040-K0i199608-199908
GRAYISH PURPLE M.M.,930
main69210-33040-K1i199608-199908
LT.PURPLE ME.OP.,931
main69210-33041-A0i200001
SUPER WHITE 2,040
main69210-33041-B0i200001
GRAY M.M.,1B2
main69210-33041-B3i200001
DK.GRAY M.M.,1C6
main69210-33041-B4i200001
SILVER ME.,1C8
main69210-33041-C0i200001
BLACK,202
main69210-33041-D2i200001
DK. RED MC.,3N6
main69210-33041-E0i200001
BEIGE ME.,4M9
main69210-33041-G2i200001
GREEN MC.,6R1
main69210-33041-J1i200001-200008
BLUE M.M.,8N4
main69210-33041-J2i200001
BLUE M.M.,8N7
69210BCUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
main90541-04018i199608
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-33040-A0i199608-200001
SUPER WHITE 2,040
main69220-33040-B0i199608-200001
GRAY M.M.,1B2
main69220-33040-B3i199908-200001
DK.GRAY M.M.,1C6
main69220-33040-B4i199908-200001
SLVER ME.,1C8
main69220-33040-C0i199808-200001
BLACK,202
main69220-33040-D0i199608-199808
RED MM,3K4
main69220-33040-D1i199608-199808
MAGENTA MC.,3L3
main69220-33040-D2i199808-200001
DK.RED MC.,3N6
main69220-33040-E0i199608-200001
BEIGE ME.,4M9
main69220-33040-G0i199608-199808
DK.GREEN M.M.,6P2
main69220-33040-G2i199808-200001
GREEN MC.,6R1
main69220-33040-J0i199608-199908
DK.BLUE M.M.,8L3
main69220-33040-J1i199908-200001
BLUE M.M.,8N4
main69220-33040-J2i199908-200001
BLUE M.M.,8N7
main69220-33040-K0i199608-199908
GRAYISH PURPLE M.M.,930
main69220-33040-K1i199608-199908
LT.PURPLE ME.OP.,931
main69220-33041-A0i200001
SUPER WHITE 2,040
main69220-33041-B0i200001
GRAY M.M.,1B2
main69220-33041-B3i200001
DK.GRAY M.M.,1C6
main69220-33041-B4i200001
SILVER ME.,1C8
main69220-33041-C0i200001
BLACK,202
main69220-33041-D2i200001
DK. RED MC.,3N6
main69220-33041-E0i200001
BEIGE ME.,4M9
main69220-33041-G2i200001
GREEN MC.,6R1
main69220-33041-J1i200001-200008
BLUE M.M.,8N4
main69220-33041-J2i200001
BLUE M.M.,8N7
69277BBEZEL, FRONT DOOR INSIDE HANDLE, RH
main69277-33020-B0i199608
BLUE GRAY,TRIM1#
main69277-33020-E0i199608
MD.OAK,TRIM4#
main69277-33020-G0i199608
SAGE,TRIM6#
69278BBEZEL, FRONT DOOR INSIDE HANDLE, LH
main69278-33020-B0i199608
BLUE GRAY,TRIM1#
main69278-33020-E0i199608
MD.OAK,TRIM4#
main69278-33020-G0i199608
SAGE,TRIM6#
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-33010-B0i199608
BLUE GRAY,TRIM1#
main69283-33010-E0i199608
MD. OAK,TRIM4#
main69283-33010-G0i199608
SAGE,TRIM6#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-33010-B0i199608
BLUE GRAY,TRIM1#
main69284-33010-E0i199608
MD. OAK,TRIM4#
main69284-33010-G0i199608
SAGE,TRIM6#
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
main69293-12030i199608-200001
RH
main69293-12040i199608-200001
LH
main69293-33010i200001
RH
main69293-33020i200001
LH
69310LOCK ASSY, FRONT DOOR, RH
main69303-33040i199608
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-33020i199608
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-33020i199608
69315DLINK, FRONT DOOR OUTSIDE LOCKING, RH
main69315-33010i199608
69316ALINK, FRONT DOOR OUTSIDE LOCKING, LH
main69316-33010i199608
69320LOCK ASSY, FRONT DOOR, LH
main69304-33040i199608
69391ACOVER, FRONT DOOR LOCK, OUTER RH
main69391-33010i199608
69392COVER, FRONT DOOR LOCK, OUTER LH
main69392-33010i199608
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-20070i199608
69711BLINK, FRONT DOOR LOCK REMOTE CONTROL, RH
main69711-33030i199608
69712ALINK, FRONT DOOR LOCK REMOTE CONTROL, LH
main69712-33030i199608
69731LINK, FRONT DOOR INSIDE LOCKING, NO.1 RH
main69731-33020i199608
69732LINK, FRONT DOOR INSIDE LOCKING, NO.1 LH
main69732-33020i199608
69733LINK, FRONT DOOR INSIDE LOCKING, RH
main69733-33030i199608
69734LINK, FRONT DOOR INSIDE LOCKING, LH
main69734-33020i199608
69749CLAMP, FRONT DOOR LOCK LINK
main69749-32030i199608-199812
main69749-33010i199812
69753BELLCRANK, DOOR LOCK CONTROL, RH
main69753-33030i199608
69754CBELLCRANK, DOOR LOCK CONTROL, LH
main69753-33030i199608
69759SNAP, DOOR LOCK CONTROL LINK, NO.1
main69759-24050i199608
GREEN
main69759-24060i199608
GRAY
69759KSNAP, DOOR LOCK CONTROL LINK
main69759-24080i199608
YELLOW
main69759-24090i199608
BROWN
69759LSNAP, DOOR LOCK CONTROL LINK
main69759-20410i199608
9010506082
9014860022
9014880028
9015940202
9015950322
9016450032
9046708117
9090189029

42 parts on this diagram · 1 diagram in section
