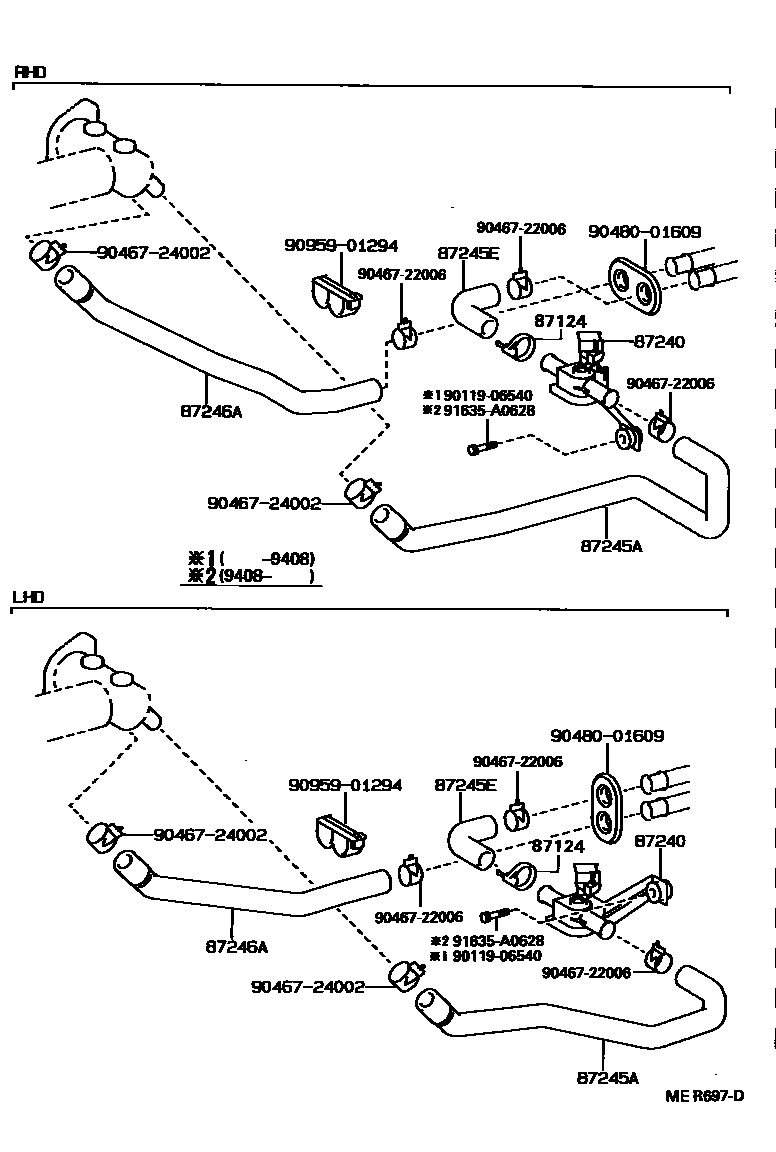

HEATING & AIR CONDITIONING - WATER PIPING

0001 1 0002 1

87124CLAMP, HEATER

main87124-28030iSXV10,VCV10..JPP199106-199511

main90467-22004iSXV10,VCV10..JPP..RHD199603-199608

sub90467-21010

87240VALVE ASSY, HEATER WATER

main87240-33010iSXV10,VCV10..JPP..LHD199106-199608

main87240-33020iSXV10,VCV10..JPP..RHD199106-199608

87245AHOSE, HEATER WATER, INLET A

main87245-33010iVCV10..JPP..RHD199106-199608

main87245-33030iVCV10..JPP..LHD199106-199608

main87245-33060iSXV10..JPP..RHD199106-199608

main87245-33070iSXV10..JPP..LHD199106-199608

87245EHOSE, HEATER WATER, INLET E

main87245-33100iSXV10,VCV10..JPP..RHD199106-199608

main87245-33110iSXV10,VCV10..JPP..LHD199106-199608

87246AHOSE, HEATER WATER, OUTLET A

main87245-33020iVCV10..JPP..RHD199106-199608

main87245-33040iVCV10..JPP..LHD199106-199608

main87245-33050iSXV10..JPP..RHD199106-199608

main87245-33090iSXV10..JPP..LHD199106-199608

9011906540

main90119-06540

9046722006

main90467-22006

9046724002

main90467-24002

9048001609

main90480-01609

9095901294

main90959-01294

91635A0628

main91635-A0628

11 parts on this diagram · 2 diagrams in section
