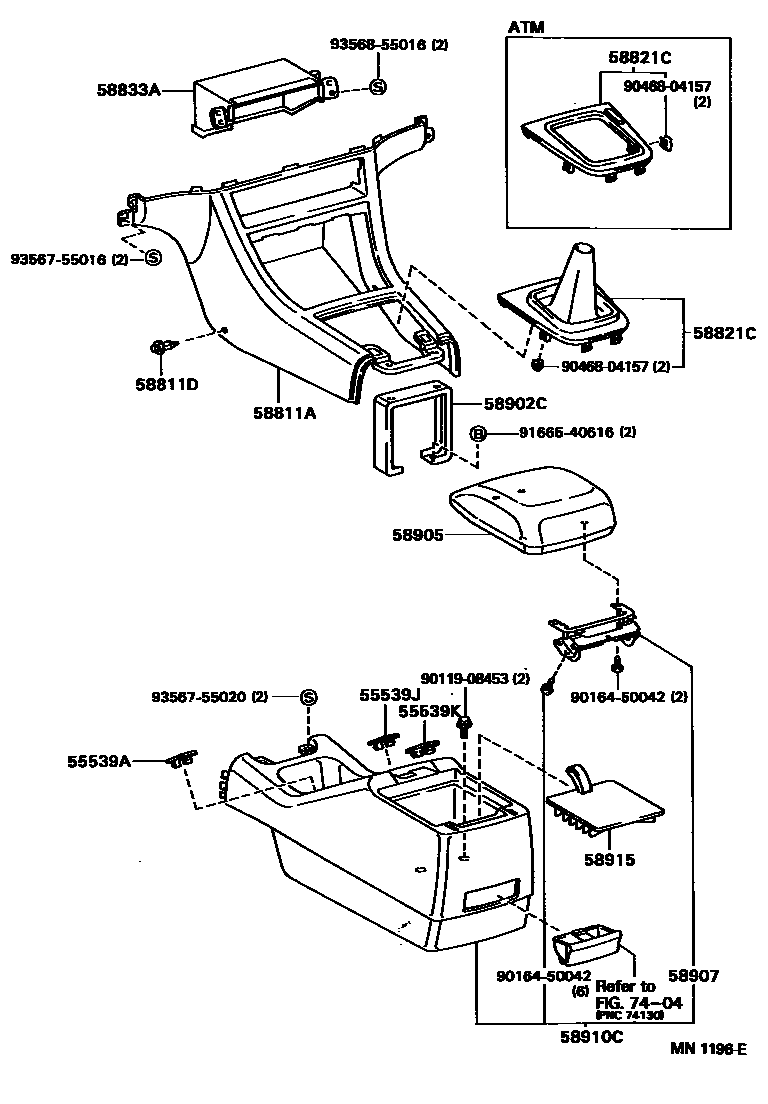

CONSOLE BOX & BRACKET

55539ACOVER, SPARE SWITCH HOLE

main55539-32040-02iSXV10,VCV10..JPP199106-199206

TAUPE,TRIM9#

main55539-32040-03iSXV10,VCV10..JPP199106-199206

MEDIUM GRAY,TRIM1#

main55539-32040-04iSXV10,VCV10..JPP199106-199202

DARK BLUE,TRIM8#

main55539-32040-E2iSXV10,VCV10..JPP199308-199608

OAK,TRIM4#

main55539-32040-K0iSXV10,VCV10..JPP199206-199608

TAUPE,TRIM9#

main55539-32040-S4iSXV10,VCV10..JPP199206-199608

MI.GRAY,TRIM1#

main55539-32040-W3iSXV10,VCV10..JPP199202-199308

DARK BLUE,TRIM8#

55539JCOVER, SPARE SWITCH HOLE

main55539-32040-02iSXV10,VCV10..JPP199106-199206

TAUPE,TRIM9#

main55539-32040-03iSXV10,VCV10..JPP199106-199206

MEDIUM GRAY,TRIM1#

main55539-32040-04iSXV10,VCV10..JPP199106-199202

DARK BLUE,TRIM8#

main55539-32040-E2iSXV10,VCV10..JPP199308-199608

OAK,TRIM4#

main55539-32040-K0iSXV10,VCV10..JPP199206-199608

TAUPE,TRIM9#

main55539-32040-S4iSXV10,VCV10..JPP199206-199608

MI.GRAY,TRIM1#

main55539-32040-W3iSXV10,VCV10..JPP199202-199308

DARK BLUE,TRIM8#

55539KCOVER, SPARE SWITCH HOLE

main55539-20080-13iSXV10,VCV10..JPP..RHD199106-199203

MEDIUM GRAY,TRIM1#

main55539-20080-22iSXV10,VCV10..JPP..RHD199106-199309

TAUPE,TRIM9#

main55539-20080-34iSXV10,VCV10..JPP..RHD199106-199308

DARK BLUE,TRIM8#

main55539-20080-B0iSXV10,VCV10..JPP..RHD199203-199608

MEDIUM GRAY,TRIM1#

main55539-20080-E0iSXV10,VCV10..JPP..RHD199308-199608

OAK,TRIM4#

main55539-20080-K0iSXV10,VCV10..JPP..RHD199309-199608

TAUPE,TRIM9#

58811ABOX, CONSOLE, FRONT

main58810-33010-02iSXV10,VCV10..JPP..LHD199106-199408

TAUPE,TRIM9#

main58810-33010-03iSXV10,VCV10..JPP..LHD199106-199408

MEDIUM GRAY,TRIM1#

main58810-33010-04iSXV10,VCV10..JPP..LHD199106-199308

DARK BLUE,TRIM8#

main58810-33010-E0iSXV10,VCV10..JPP..LHD199308-199608

OAK,TRIM4#

main58810-33010-K0iSXV10,VCV10..JPP..LHD199408-199608

TAUPE,TRIM9#

main58810-33010-S4iSXV10,VCV10..JPP..LHD199408-199608

MD.GRAY,TRIM1#

main58810-33020-02iSXV10,VCV10..JPP..RHD199106-199408

TAUPE,TRIM9#

main58810-33020-03iSXV10,VCV10..JPP..RHD199106-199203

MEDIUM GRAY,TRIM1#

main58810-33020-04iSXV10,VCV10..JPP..RHD199106-199203

DARK BLUE,TRIM8#

main58810-33020-B0iSXV10,VCV10..JPP..RHD199203-199608

MEDIUM GRAY,TRIM1#

main58810-33020-E0iSXV10,VCV10..JPP..RHD199308-199608

OAK,TRIM4#

main58810-33020-J0iSXV10,VCV10..JPP..RHD199203-199308

DARK BLUE,TRIM8#

main58810-33020-K0iSXV10,VCV10..JPP..RHD199408-199608

TAUPE,TRIM9#

58811DCLIP(FOR CONSOLE BOX)

main90467-06144-B0×2iSXV10,VCV10..JPP199106-199109

MEDIUM GRAY,TRIM1#

main90467-06144-J0×2iSXV10,VCV10..JPP199106-199109

DARK BLUE,TRIM8#

main90467-06144-K0×2iSXV10,VCV10..JPP199106-199109

TAUPE,TRIM9#

main90467-06151-B0×2iSXV10,VCV10..JPP199109-199608

MEDIUM GRAY,TRIM1#

main90467-06151-E0×2iSXV10,VCV10..JPP199308-199608

OAK,TRIM4#

main90467-06151-J0×2iSXV10,VCV10..JPP199109-199308

DARK BLUE,TRIM8#

main90467-06151-K0×2iSXV10,VCV10..JPP199109-199608

TAUPE,TRIM9#

58821CPANEL, CONSOLE, UPPER

main58804-33020-02iSXV10,VCV10..JPP..LHD..ATM199106-199408

TAUPE,TRIM9#

main58804-33020-03iSXV10,VCV10..JPP..LHD..ATM199106-199408

MEDIUM GRAY,TRIM1#

main58804-33020-04iSXV10,VCV10..JPP..LHD..ATM199106-199308

DARK BLUE,TRIM8#

main58804-33020-E0iSXV10,VCV10..JPP..LHD..ATM199308-199608

OAK,TRIM4#

main58804-33020-K0iSXV10,VCV10..JPP..LHD..ATM199408-199608

TAUPE,TRIM9#

main58804-33020-S4iSXV10,VCV10..JPP..LHD..ATM199408-199608

MD.GRAY,TRIM1#

main58804-33030-02iSXV10,VCV10..JPP..RHD..ATM199106-199408

TAUPE,TRIM9#

main58804-33030-03iSXV10,VCV10..JPP..RHD..ATM199106-199203

MEDIUM GRAY,TRIM1#

main58804-33030-04iSXV10,VCV10..JPP..RHD..ATM199106-199203

DARK BLUE,TRIM8#

main58804-33030-B0iSXV10,VCV10..JPP..RHD..ATM199203-199608

MEDIUM GRAY,TRIM1#

main58804-33030-E0iSXV10,VCV10..JPP..RHD..ATM199308-199608

OAK,TRIM4#

main58804-33030-J0iSXV10,VCV10..JPP..RHD..ATM199203-199308

DARK BLUE,TRIM8#

main58804-33030-K0iSXV10,VCV10..JPP..RHD..ATM199408-199608

TAUPE,TRIM9#

main58804-33080-B0iSXV10,VCV10..JPP..MTM199106-199608

MEDIUM GRAY,TRIM1#

main58804-33080-E0iSXV10,VCV10..JPP..MTM199308-199608

OAK,TRIM4#

main58804-33080-J0iSXV10,VCV10..JPP..MTM199106-199308

DARK BLUE,TRIM8#

main58804-33080-K0iSXV10,VCV10..JPP..MTM199106-199608

TAUPE,TRIM9#

58833ACOVER, CONSOLE, UPPER

main58833-33010-02iSXV10,VCV10..JPP..LHD199106-199203

TAUPE,TRIM9#

main58833-33010-03iSXV10,VCV10..JPP..LHD199106-199203

MEDIUM GRAY,TRIM1#

main58833-33010-04iSXV10,VCV10..JPP..LHD199106-199203

DARK BLUE,TRIM8#

main58833-33010-B0iSXV10,VCV10..JPP..LHD199203-199608

MEDIUM GRAY,TRIM1#

main58833-33010-E0iSXV10,VCV10..JPP..LHD199308-199608

OAK,TRIM4#

main58833-33010-J0iSXV10,VCV10..JPP..LHD199203-199308

DARK BLUE,TRIM8#

main58833-33010-K0iSXV10,VCV10..JPP..LHD199203-199608

TAUPE,TRIM9#

main58833-33020-02iSXV10,VCV10..JPP..RHD199106-199408

TAUPE,TRIM9#

main58833-33020-03iSXV10,VCV10..JPP..RHD199106-199203

MEDIUM GRAY,TRIM1#

main58833-33020-04iSXV10,VCV10..JPP..RHD199106-199203

DARK BLUE,TRIM8#

main58833-33020-B0iSXV10,VCV10..JPP..RHD199203-199608

MEDIUM GRAY,TRIM1#

main58833-33020-E0iSXV10,VCV10..JPP..RHD199408-199608

OAK,TRIM4#

main58833-33020-J0iSXV10,VCV10..JPP..RHD199203-199308

DARK BLUE,TRIM8#

main58833-33020-K0iSXV10,VCV10..JPP..RHD199408-199608

TAUPE,TRIM9#

58902CBRACKET SUB-ASSY, CONSOLE BOX MOUNTING

main58902-33010iSXV10,VCV10..JPP..MTM199106-199608

58905DOOR SUB-ASSY, CONSOLE COMPARTMENT

main58905-33010-02iSXV10,VCV10..JPP199106-199408

TAUPE,TRIM9#

main58905-33010-03iSXV10,VCV10..JPP199106-199408

MEDIUM GRAY,TRIM1#

main58905-33010-04iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main58905-33010-E0iSXV10,VCV10..JPP199308-199608

OAK,TRIM4#

main58905-33010-K0iSXV10,VCV10..JPP199408-199608

TAUPE,TRIM9#

main58905-33010-S4iSXV10,VCV10..JPP199408-199608

MD.GRAY,TRIM1#

58907HINGE SUB-ASSY, CONSOLE COMPARTMENT DOOR

main58907-33010iSXV10,VCV10..JPP199106-199608

58910CBOX ASSY, CONSOLE, REAR

main58910-33020-02iSXV10,VCV10..JPP199106-199408

TAUPE,TRIM9#

main58910-33020-03iSXV10,VCV10..JPP199106-199408

MEDIUM GRAY,TRIM1#

main58910-33020-04iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main58910-33020-E0iSXV10,VCV10..JPP199308-199608

OAK,TRIM4#

main58910-33020-K0iSXV10,VCV10..JPP199408-199608

TAUPE,TRIM9#

main58910-33020-S4iSXV10,VCV10..JPP199408-199608

MD.GRAY,TRIM1#

main58910-33030-02iSXV10,VCV10..JPP..LHD199106-199408

W(SEAT HEATER),TAUPE,TRIM9#

main58910-33030-03iSXV10,VCV10..JPP..LHD199106-199408

W(SEAT HEATER),MEDIUM GRAY,TRIM1#

main58910-33030-04iSXV10,VCV10..JPP..LHD199106-199308

W(SEAT HEATER),DARK BLUE,TRIM8#

main58910-33030-E0iSXV10,VCV10..JPP..LHD199308-199608

W(SEAT HEATER),OAK,TRIM4#

main58910-33030-K0iSXV10,VCV10..JPP..LHD199408-199608

W(SEAT HEATER),TAUPE,TRIM9#

main58910-33030-S4iSXV10,VCV10..JPP..LHD199408-199608

W(SEAT HEATER),MD.GRAY,TRIM1#

58915PANEL, BOX BOTTOM

main58915-33020iSXV10,VCV10..JPP199106-199608

7404ASH RECEPTACLE

→ Go to FIG 74-04

9011908453

main90119-08453

9016450042

main90164-50042

9046804157

main90468-04157

9166540616

main91665-40616

9356755016

main93567-55016

9356755020

main93567-55020

9356855016

main93568-55016

20 parts on this diagram · 1 diagram in section
