FUEL INJECTION SYSTEM

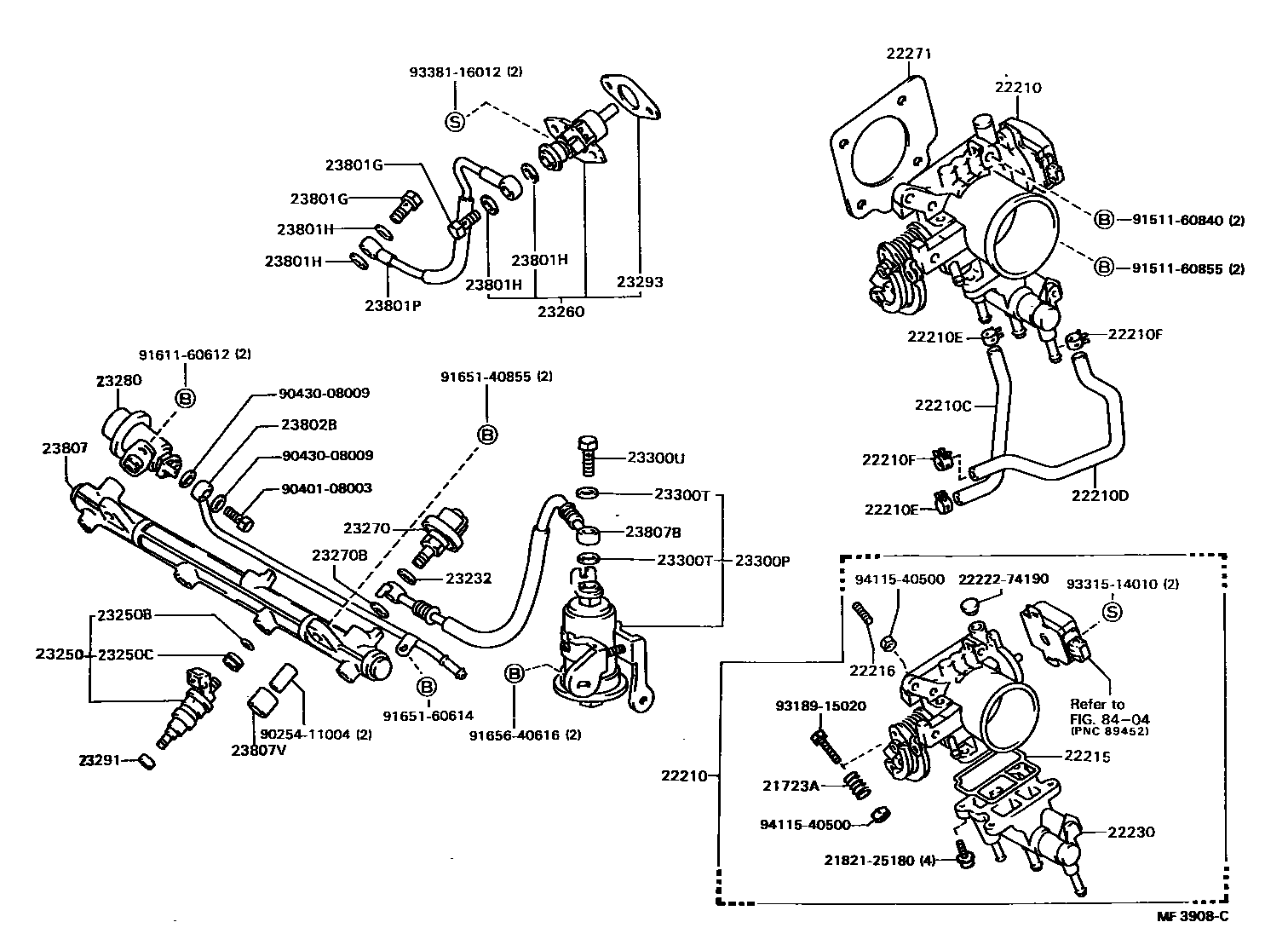

Parts diagram
21723ASPRING, IDLE ADJUST
main21723-38010i198610-198808
22210BODY ASSY, THROTTLE
main22210-62020i198802-198808
main22210-62030i198802-198808
main22210-74220i198610-198808
main22210-74230i198610-198808
main22210-74240i198610-198808
main22210-74250i198610-198808
main22210-74270i198710-198808
22210CHOSE, WATER BY-PASS, NO.1
main16282-74030i198712-198808
main99556-10280i198610-198712
*H,L=280
22210DHOSE, WATER BY-PASS, NO.2
main16282-74020i198712-198808
main99556-10230i198610-198712
*H,L=230
22210ECLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
main90467-13001i198610-198808
22210FCLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
main90467-13001i198610-198808
22215GASKET, THROTTLE BODY COVER
main22215-74190i198610-198808
main22215-74210i198610-198808
22216SCREW, DASH POT ADJUSTING
main22216-74010i198610-198808
22230VALVE ASSY, AUXILIARY AIR
main22230-74050i198610-198704
main22230-74051i198704-198808
22271GASKET, THROTTLE BODY
main22271-62020i198802-198808
main22271-74020i198610-198808
23232GASKET(FOR FUEL PUMP HOSE)
main23232-28010i198610-198808
23250INJECTOR ASSY, FUEL
main23209-62020i198802-198808
main23209-74030i198610-198708
main23209-74060i198708-198808
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i198610-198808
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i198610-198808
23260INJECTOR ASSY, COLD START FUEL
main23260-69035i198802-198808
main23260-79105i198610-198808
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23207-74010i198610-198808
main23270-62010i198802-198808
23270BGASKET(FOR PULSATION DAMPER HOSE)
main90430-12005i198610-198808
23280REGULATOR ASSY, FUEL PRESSURE
main23280-62020i198802-198808
main23280-74030i198610-198708
main23280-74031i198708-198808
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i198610-198808
23293GASKET, COLD START INJECTOR
main23293-62020i198802-198808
main23293-74010i198610-198808
23300PFILTER, FUEL(FOR EFI)
main23030-79025i198610-198808
23300TGASKET(FOR FUEL FILTER)
main90430-12005i198610-198808
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i198610-198808
23801GBOLT, UNION(FOR FUEL PIPE)
main90401-08003i198704-198808
main90401-08004i198610-198704
23801HGASKET(FOR FUEL PIPE)
main90430-08009i198610-198808
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-74021i198610-198808
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-74020i198610-198708
main23802-74021i198708-198808
main23812-62010i198802-198808
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-74030i198610-198808
main23814-62020i198802-198808
main23814-62021i198808-198808
23807BHOSE, FUEL DELIVERY PIPE
main23271-74100i198610-198808
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90560-11020i198610-198808
main90561-08020i198802-198808
8404
2182125180SCREW, 2ND THROTTLE VALVE SET
2222274190GASKET, INTAKE AIR CONTROL VALVE, NO.2
9025411004
9040108003
9043008009
9151160840
9151160855
9161160612
9165140855
9165160614
9165640616
9318915020
9331514010
9338116012
9411540500

46 parts on this diagram · 4 diagrams in section
