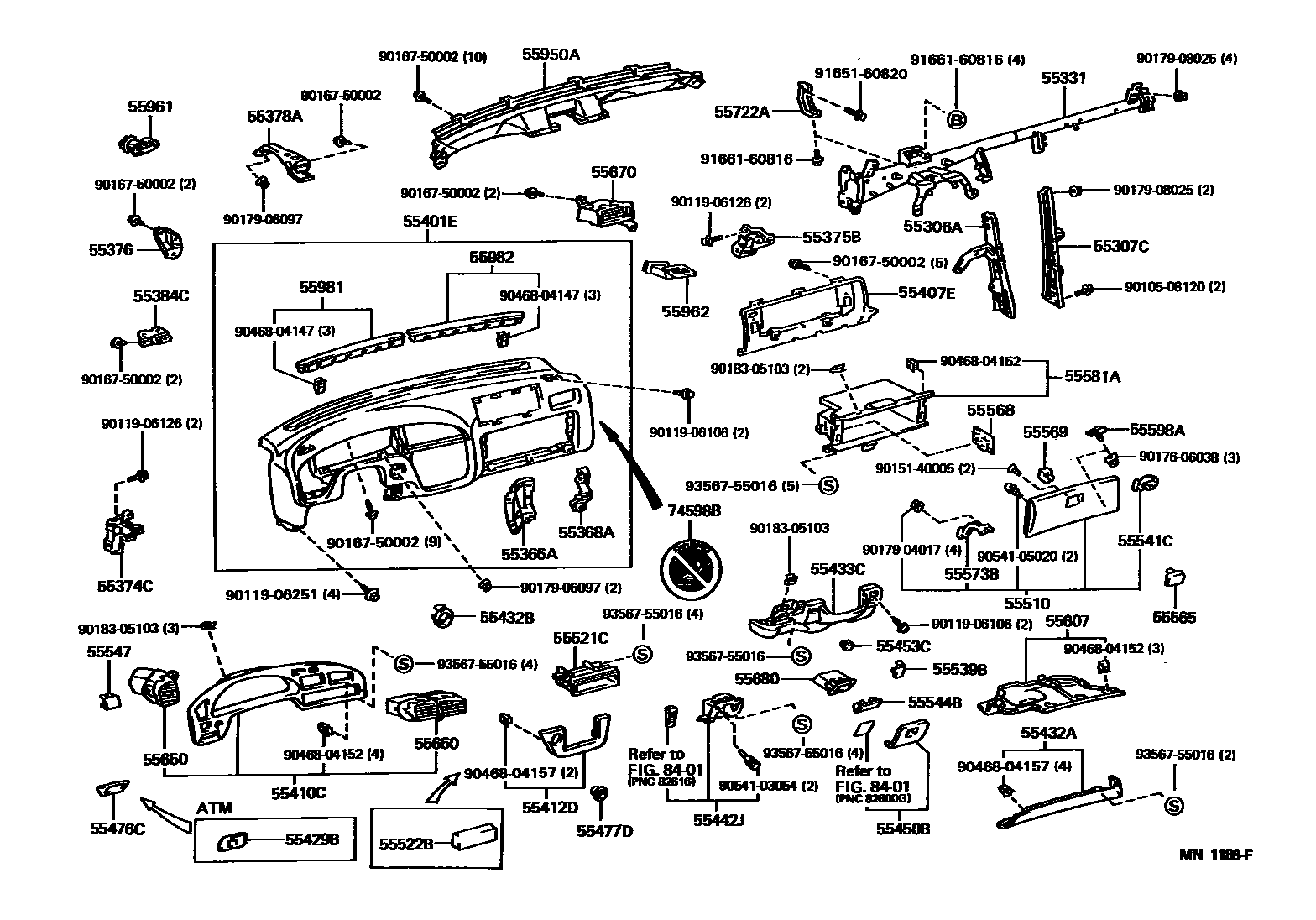

INSTRUMENT PANEL & GLOVE COMPARTMENT

0001 1 0002 1

55306ABRACE SUB-ASSY, INSTRUMENT PANEL, NO.1

main55306-33010iMCV10,SXV10,VCV10..JPP199106-199608

55307CBRACE SUB-ASSY, INSTRUMENT PANEL, NO.2

main55307-33010iMCV10,SXV10,VCV10..JPP199106-199608

55331REINFORCEMENT, INSTRUMENT PANEL

main55330-33010iSXV10,VCV10..JPP199106-199210

main55330-33011iSXV10,VCV10..JPP199210-199308

main55330-33090iSXV10..JPP199308-199608

main55330-33120iMCV10..JPP199308-199608

55366ABRACKET, RADIO MOUNTING, NO.1

main55366-33010iMCV10,SXV10,VCV10..JPP199106-199608

55368ABRACKET, RADIO MOUNTING, NO.2

main55368-33010iMCV10,SXV10,VCV10..JPP199106-199608

55374CBRACKET, INSTRUMENT PANEL LOWER MOUNTING, NO.1

main55374-33010iMCV10,SXV10,VCV10..JPP199106-199608

55375BBRACKET, INSTRUMENT PANEL LOWER MOUNTING, NO.2

main55375-33010iSXV10,VCV10..JPP199106-199308

main55375-33050iMCV10,SXV10..JPP199308-199608

55376BRACKET, INSTRUMENT PANEL MOUNTING, NO.1

main55376-33010iMCV10,SXV10,VCV10..JPP199106-199608

55378ABRACKET, GLOVE COMPARTMENT DOOR LOCK MOUNTING

main55308-33010iSXV10,VCV10..JPP199106-199308

55384CBRACKET, FINISH PANEL MOUNTING, NO.4

main55384-33020iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

55401EPAD SUB-ASSY, INSTRUMENT PANEL SAFETY

main55401-33010-02iSXV10,VCV10..JPP199106-199308

TAUPE,TRIM9#

main55401-33010-03iSXV10,VCV10..JPP199106-199308

MEDIUM GRAY,TRIM1#

main55401-33010-04iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main55401-33010-E0iVCV10..JPP;SXV10..JPP..ATM;SXV10..JPP..MTM..DX199206-199308

OAK,TRIM4#

main55401-33070-B0iMCV10,SXV10..JPP199308-199608

MEDIUM GRAY,TRIM1#

main55401-33070-E0iMCV10,SXV10..JPP199308-199608

OAK,TRIM4#

main55401-33070-K0iMCV10,SXV10..JPP199308-199608

TAUPE,TRIM9#

55407EINSERT SUB-ASSY, INSTRUMENT PANEL SAFETY PAD

main55407-33020iMCV10,SXV10..JPP199308-199608

55410CPANEL ASSY, INSTRUMENT CLUSTER FINISH

main55410-33010iMCV10,SXV10,VCV10..JPP199106-199401

main55410-33011iMCV10,SXV10..JPP199401-199608

55412DPANEL, INSTRUMENT CLUSTER FINISH, CENTER

main55412-33010iMCV10,SXV10,VCV10..JPP199106-199608

55429BPROTECTOR, INSTRUMENT CLUSTER FINISH PANEL

main55429-33010iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

55432APANEL, INSTRUMENT PANEL FINISH, LOWER RH

main55303-33010-02iMCV10,SXV10,VCV10..JPP199106-199408

TAUPE,TRIM9#

main55303-33010-03iMCV10,SXV10,VCV10..JPP199106-199408

MEDIUM GRAY,TRIM1#

main55303-33010-04iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main55303-33010-E0iSXV10..JPP..ATM;MCV10,VCV10..JPP;SXV10..JPP..MTM..DX199206-199608

OAK,TRIM4#

main55303-33010-K0iMCV10,SXV10..JPP199408-199608

TAUPE,TRIM9#

main55303-33010-S4iMCV10,SXV10..JPP199408-199608

MD.GRAY,TRIM1#

55432BPANEL, INSTRUMENT PANEL FINISH, LOWER

main55480-33010iMCV10,SXV10,VCV10..JPP199106-199608

55433CPANEL, INSTRUMENT PANEL FINISH, LOWER LH

main55403-33010-02iMCV10,SXV10,VCV10..JPP199106-199408

TAUPE,TRIM9#

main55403-33010-03iMCV10,SXV10,VCV10..JPP199106-199408

MEDIUM GRAY,TRIM1#

main55403-33010-04iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main55403-33010-E0iSXV10..JPP..ATM;MCV10,VCV10..JPP;SXV10..JPP..MTM..DX199206-199608

OAK,TRIM4#

main55403-33010-K0iMCV10,SXV10..JPP199408-199608

TAUPE,TRIM9#

main55403-33010-S4iMCV10,SXV10..JPP199408-199608

MD.GRAY,TRIM1#

55442JBEZEL, INSTRUMENT PANEL COIN BOX

main55442-33010iSXV10,VCV10..JPP199106-199308

main55442-33050iMCV10,SXV10..JPP199308-199608

55450BBOX ASSY, COIN

main55450-33010-B0iSXV10,VCV10..JPP199106-199308

MEDIUM GRAY,TRIM1#

main55450-33010-E0iVCV10..JPP;SXV10..JPP..ATM;SXV10..JPP..MTM..DX199206-199308

OAK,TRIM4#

main55450-33010-J0iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main55450-33010-K0iSXV10,VCV10..JPP199106-199308

TAUPE,TRIM9#

main55450-33011-B0iMCV10,SXV10..JPP199308-199608

MEDIUM GRAY,TRIM1#

main55450-33011-E0iMCV10,SXV10..JPP199308-199608

OAK,TRIM4#

main55450-33011-K0iMCV10,SXV10..JPP199308-199608

TAUPE,TRIM9#

55453CCOVER, INSTRUMENT PANEL SAFETY PAD, NO.2

main55453-33010-02iMCV10,SXV10,VCV10..JPP199106-199408

TAUPE,TRIM9#

main55453-33010-03iMCV10,SXV10,VCV10..JPP199106-199408

MEDIUM GRAY,TRIM1#

main55453-33010-04iSXV10,VCV10..JPP..USA199106-199109

DARK BLUE,TRIM8#

main55453-33010-E0iSXV10..JPP..ATM;MCV10,VCV10..JPP;SXV10..JPP..MTM..DX199206-199608

OAK,TRIM4#

main55453-33010-K0iMCV10,SXV10..JPP199408-199608

TAUPE,TRIM9#

main55453-33010-S4iMCV10,SXV10..JPP199408-199608

MD.GRAY,TRIM1#

55476CGARNISH, INSTRUMENT PANEL FINISH PLATE

main55476-33010iMCV10,VCV10..JPP..ATM..LE..CND199202-199402

SPORTS PACKAGE-*99

55477DCOVER, CIGARETTE LIGHTER HOLE

main55477-33010iMCV10,SXV10,VCV10..JPP199106-199608

55510DOOR ASSY, GLOVE COMPARTMENT

main55550-33010-02iSXV10,VCV10..JPP199106-199308

TAUPE,TRIM9#

main55550-33010-03iSXV10,VCV10..JPP199106-199308

MEDIUM GRAY,TRIM1#

main55550-33010-04iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main55550-33010-E0iVCV10..JPP;SXV10..JPP..ATM;SXV10..JPP..MTM..DX199206-199308

OAK,TRIM4#

main55550-33050-B0iMCV10,SXV10..JPP199308-199608

MEDIUM GRAY,TRIM1#

main55550-33050-E0iMCV10,SXV10..JPP199308-199608

OAK,TRIM4#

main55550-33050-K0iMCV10,SXV10..JPP199308-199608

TAUPE,TRIM9#

55521CCOVER, STEREO OPENING

main55521-16030iSXV10,VCV10..JPP199106-199308

main55521-33010iMCV10,SXV10..JPP..(LE,SE,XLE); SXV10..JPP..DX199408-199608

55522BCOVER, RADIO TUNER OPENING

main55522-33010iSXV10,VCV10..JPP..DX..USA199107-199408

main55522-33020iSXV10..JPP..LE;MCV10..JPP..XLE199508-199608

BRAZIL SPEC

55539BCOVER, SPARE SWITCH HOLE, NO.2

main55479-33010-02iMCV10,SXV10,VCV10..JPP199106-199408

TAUPE,TRIM9#

main55479-33010-03iSXV10,VCV10..JPP199106-199208

MEDIUM GRAY,TRIM1#

main55479-33010-04iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main55479-33010-E0iSXV10..JPP..ATM;MCV10,VCV10..JPP;SXV10..JPP..MTM..DX199206-199608

OAK,TRIM4#

main55479-33010-K0iMCV10,SXV10..JPP199408-199608

TAUPE,TRIM9#

main55479-33010-S4iMCV10,SXV10..JPP199408-199608

MD.GRAY,TRIM1#

55541CARM, GLOVE COMPARTMENT HINGE, RH

main55541-33010iMCV10,SXV10,VCV10..JPP199106-199608

55544BCOVER, INSTRUMENT PANEL LOWER REGISTER HOLE

main55544-33010-02iMCV10,SXV10..JPP..DX199308-199408

TAUPE,TRIM9#

main55544-33010-03iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

MEDIUM GRAY,TRIM1#

main55544-33010-04iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

DARK BLUE,TRIM8#

main55544-33010-C0iSXV10..JPP..DX199408-199608

BLACK,TRIM1#,4#,9#

main55544-33010-E0iVCV10..JPP..CND;SXV10..JPP..MTM..DX;SXV10..JPP..ATM..CND;SXV10,VCV10..JPP..ATM..DX..USA199206-199308

OAK,TRIM4#

55547COVER, REMOTE CONTROL MIRROR HOLE

main55547-33010iSXV10,VCV10..JPP..(DX,SE)199106-199208

55565HANDLE, GLOVE COMPARTMENT DOOR LOCK

main55565-22020-B0iMCV10,SXV10,VCV10..JPP199106-199608

MEDIUM GRAY,TRIM1#

main55565-22020-E1iSXV10..JPP..ATM;MCV10,VCV10..JPP;SXV10..JPP..MTM..DX199206-199608

OAK,TRIM4#

main55565-22020-J0iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main55565-22020-K0iMCV10,SXV10,VCV10..JPP199106-199608

TAUPE,TRIM9#

55568PLATE, GLOVE COMPARTMENT DOOR PAD

main55568-24020iMCV10,SXV10..JPP199308-199608

55569COVER, GLOVE COMPARTMENT DOOR LOCK

main55569-22030-B0iMCV10,SXV10,VCV10..JPP199106-199608

MEDIUM GRAY,TRIM1#

main55569-22030-E1iSXV10..JPP..ATM;MCV10,VCV10..JPP;SXV10..JPP..MTM..DX199206-199608

OAK,TRIM4#

main55569-22030-J0iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main55569-22030-K0iMCV10,SXV10,VCV10..JPP199106-199608

TAUPE,TRIM9#

55573BARM, GLOVE COMPARTMENT DOOR CHECK, LH

main55542-33010iMCV10,SXV10,VCV10..JPP199106-199608

55581ACOMPARTMENT, GLOVE

main55581-33010iSXV10,VCV10..JPP199111-199308

main55581-33030iSXV10,VCV10..JPP..(LE,XLE)199106-199111

main55581-33060iMCV10,SXV10..JPP199308-199608

55598ABRACKET, GLOVE COMPARTMENT DOOR HINGE

main55598-33010×3iSXV10,VCV10..JPP199106-199308

55607COVER SUB-ASSY, INSTRUMENT PANEL UNDER, NO.2

main55607-33010iSXV10,VCV10..JPP199106-199308

main55607-33030iMCV10,SXV10..JPP199308-199608

55650REGISTER ASSY, INSTRUMENT PANEL, NO.1

main55650-33010iMCV10,SXV10,VCV10..JPP199106-199608

55660REGISTER ASSY, INSTRUMENT PANEL, NO.2

main55660-33010iMCV10,SXV10,VCV10..JPP199106-199608

55670REGISTER ASSY, INSTRUMENT PANEL, NO.3

main55670-33010-02iSXV10,VCV10..JPP199106-199308

TAUPE,TRIM9#

main55670-33010-03iSXV10,VCV10..JPP199106-199308

MEDIUM GRAY,TRIM1#

main55670-33010-04iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main55670-33010-E0iVCV10..JPP;SXV10..JPP..ATM;SXV10..JPP..MTM..DX199206-199308

OAK,TRIM4#

main55670-33050-B0iMCV10,SXV10..JPP199308-199401

MEDIUM GRAY,TRIM1#

main55670-33050-E0iMCV10,SXV10..JPP199308-199401

OAK,TRIM4#

main55670-33050-K0iMCV10,SXV10..JPP199308-199401

TAUPE,TRIM9#

main55670-33051-B0iMCV10,SXV10..JPP199401-199608

MEDIUM GRAY,TRIM1#

main55670-33051-E0iMCV10,SXV10..JPP199401-199608

OAK,TRIM4#

main55670-33051-K0iMCV10,SXV10..JPP199401-199608

TAUPE,TRIM9#

55680REGISTER ASSY, INSTRUMENT PANEL, LOWER NO.1

main55680-06010-B0iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199209

W(AIR CONDITIONER(DOP)),MEDIUM GRAY,TRIM1#

main55680-06010-C0iMCV10,SXV10..JPP..DX199308-199608

W(AIR CONDITIONER(DOP)),BLACK,TRIM1#,4#,9#

main55680-06010-E0iVCV10..JPP..CND;SXV10..JPP..MTM..DX;SXV10..JPP..ATM..CND;SXV10,VCV10..JPP..ATM..DX..USA199206-199209

W(AIR CONDITIONER(DOP)),OAK,TRIM4#

main55680-06010-J0iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199308

W(AIR CONDITIONER(DOP)),DARK BLUE,TRIM8#

main55680-06010-K0iSXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199209

W(AIR CONDITIONER(DOP)),TAUPE,TRIM9#

main55680-33010-02iSXV10,VCV10..JPP..(LE,XLE)..USA; SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199109

TAUPE,TRIM9#; W(AIR CONDITIONER),TAUPE,TRIM9#

main55680-33010-03iSXV10,VCV10..JPP..(LE,XLE)..USA; SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199109

MEDIUM GRAY,TRIM1#; W(AIR CONDITIONER),MEDIUM GRAY,TRIM1#

main55680-33010-04iSXV10,VCV10..JPP..(LE,XLE)..USA; SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199106-199109

DARK BLUE,TRIM8#; W(AIR CONDITIONER),DARK BLUE,TRIM8#

main55680-33010-C0iMCV10,SXV10..JPP..(LE,SE,XLE); MCV10,SXV10..JPP..DX199308-199608

BLACK,TRIM1#,4#,9#; W(AIR CONDITIONER),BLACK,TRIM1#,4#,9#

main55680-33010-E0iSXV10,VCV10..JPP..(LE,SE,XLE)..USA; VCV10..JPP..CND;SXV10..JPP..MTM..DX;SXV10..JPP..ATM..CND;SXV10,VCV10..JPP..ATM..DX..USA199206-199308

OAK,TRIM4#; W(AIR CONDITIONER),OAK,TRIM4#

main55680-33010-K0iSXV10,VCV10..JPP..(LE,SE,XLE)..USA; SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199109-199308

TAUPE,TRIM9#; W(AIR CONDITIONER),TAUPE,TRIM9#

main55680-33010-S4iSXV10,VCV10..JPP..(LE,SE,XLE)..USA; SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199109-199308

MEDIUM GRAY,TRIM1#; W(AIR CONDITIONER),MEDIUM GRAY,TRIM1#

main55680-33010-W3iSXV10,VCV10..JPP..(LE,SE,XLE)..USA; SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA199109-199308

DARK BLUE,TRIM8#; W(AIR CONDITIONER),DARK BLUE,TRIM8#

55722ABRACE, COWL TOP TO COWL, INNER NO.2

main55722-33010iMCV10,SXV10,VCV10..JPP199106-199608

55950ANOZZLE ASSY, DEFROSTER

main55950-06010iMCV10,SXV10..JPP199408-199608

TOYOTA

main55950-33010iMCV10,SXV10..JPP199408-199608

TOYOTA GOUSEI

55961NOZZLE, SIDE DEFROSTER, NO.1

main55961-33010-02iMCV10,SXV10,VCV10..JPP199106-199408

TAUPE,TRIM9#

main55961-33010-03iMCV10,SXV10,VCV10..JPP199106-199408

MEDIUM GRAY,TRIM1#

main55961-33010-04iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main55961-33010-E0iSXV10..JPP..ATM;MCV10,VCV10..JPP;SXV10..JPP..MTM..DX199206-199608

OAK,TRIM4#

main55961-33010-K0iMCV10,SXV10..JPP199408-199608

TAUPE,TRIM9#

main55961-33010-S4iMCV10,SXV10..JPP199408-199608

MD.GRAY,TRIM1#

55962NOZZLE, SIDE DEFROSTER, NO.2

main55962-33010-02iMCV10,SXV10,VCV10..JPP199106-199408

TAUPE,TRIM9#

main55962-33010-03iMCV10,SXV10,VCV10..JPP199106-199408

MEDIUM GRAY,TRIM1#

main55962-33010-04iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main55962-33010-E0iSXV10..JPP..ATM;MCV10,VCV10..JPP;SXV10..JPP..MTM..DX199206-199608

OAK,TRIM4#

main55962-33010-K0iMCV10,SXV10..JPP199408-199608

TAUPE,TRIM9#

main55962-33010-S4iMCV10,SXV10..JPP199408-199608

MD.GRAY,TRIM1#

55981GARNISH, DEFROSTER NOZZLE, NO.1

main55981-33010iMCV10,SXV10,VCV10..JPP199106-199608

55982GARNISH, DEFROSTER NOZZLE, NO.2

main55982-33010iMCV10,SXV10,VCV10..JPP199106-199608

74598BLABEL, PASSENGER AIRBAG CAUTION

main74598-30040iMCV10,SXV10..JPP199508-199608

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

9010508120

main90105-08120

9011906106

main90119-06106

9011906126

main90119-06126

9011906251

main90119-06251

9015140005

main90151-40005

9016750002

main90167-50002

9017606038

main90176-06038

9017904017

main90179-04017

9017906097

main90179-06097

9017908025

main90179-08025

9018305103

main90183-05103

9046804147

main90468-04147

9046804152

main90468-04152

9046804157

main90468-04157

9054103054

main90541-03054

9054105020

main90541-05020

9165160820

main91651-60820

9166160816

main91661-60816

9356755016

main93567-55016

68 parts on this diagram · 2 diagrams in section
