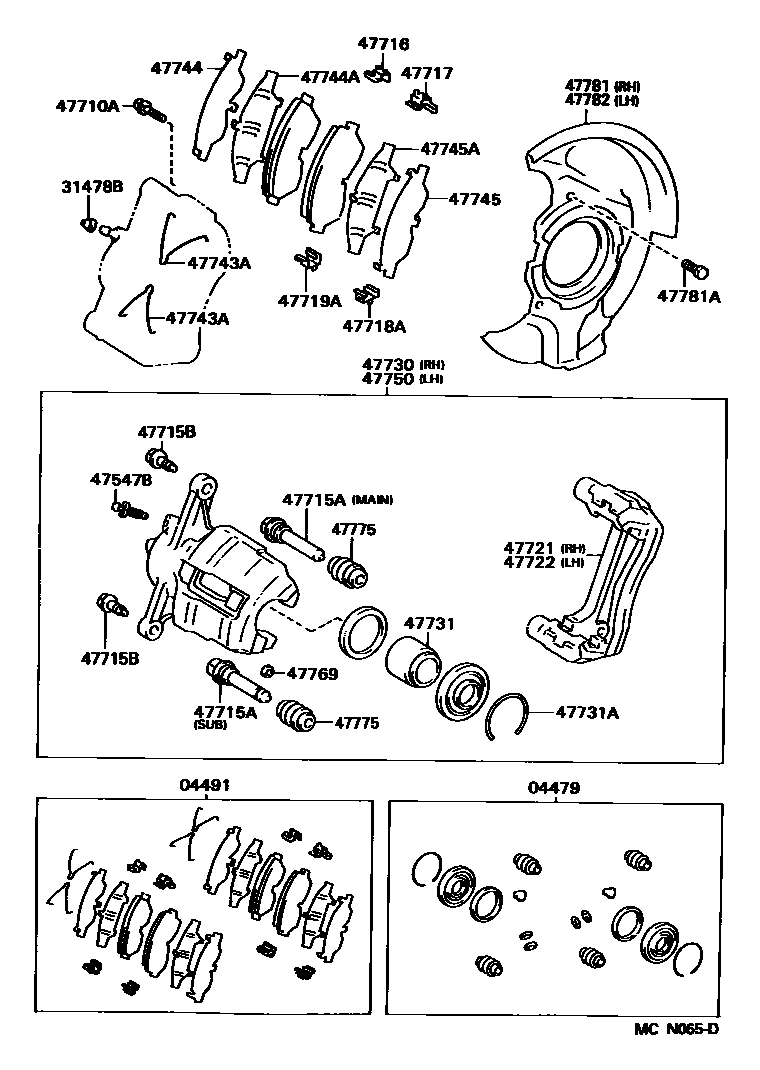

FRONT DISC BRAKE CALIPER & DUST COVER

0001 1 0002 1W(ANTI-LOCK BRAKING SYSTEM) 0003 1 0005 1

04479CYLINDER KIT, DISC BRAKE, FRONT

main04479-20170iSXV10..JPP199211-199608

main04479-33010iSXV10,VCV10..JPP199106-199608

main04479-50080iMCV10..JPP..XLE199308-199608

W(*66)

04491PAD KIT, DISC BRAKE, FRONT

main04491-33010iSXV10..JPP199106-199308

sub04491-33011

main04491-33011iSXV10..JPP199308-199505

sub04465-33020

main04491-33020iVCV10..JPP199106-199308

sub04491-33021

main04491-33100iMCV10..JPP199203-199505

sub04465-33060

main04491-33110iMCV10..JPP199308-199505

W(*66)

sub04465-33060

31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)

main31478-30010iMCV10,SXV10,VCV10..JPP199106-199608

47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)

main47547-20010iMCV10,SXV10,VCV10..JPP199106-199608

47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)

main90105-12208iMCV10,SXV10,VCV10..JPP199106-199608

*12-1.25PX29.5-23

47715APIN, FRONT DISC BRAKE CYLINDER SLIDE

main47715-24010iMCV10..JPP..XLE199501-199608

W(*66),SUB PIN SIDE

main47715-24010iMCV10..JPP199308-199501

W(*66)

main47715-24010iMCV10..JPP..XLE199501-199608

SUB PIN SIDE

main47715-33010iMCV10..JPP..(LE,SE)199501-199608

W(*66),MAIN PIN SIDE

main47715-33010iMCV10..JPP..XLE199501-199608

MAIN PIN SIDE

main47715-50010iSXV10,VCV10..JPP199208-199608

SUB PIN SIDE

main47715-50010iSXV10,VCV10..JPP199106-199208

main47715-50030iVCV10..JPP199208-199608

MAIN PIN SIDE

47715BBOLT(FOR FRONT DISC BRAKE CYLINDER SLIDE)

main90105-08164iMCV10,SXV10,VCV10..JPP199106-199608

main90109-08214iMCV10..JPP..(LE,SE)199308-199608

W(*66)

47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)

main47716-33010iSXV10..JPP199106-199608

main47716-33030iVCV10..JPP199106-199304

sub47716-33031

main47716-33031iMCV10,VCV10..JPP199304-199608

47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)

main47716-33020iSXV10..JPP199106-199608

main47716-33040iVCV10..JPP199106-199304

sub47716-33041

main47716-33041iMCV10,VCV10..JPP199304-199608

47718APLATE, PAD SUPPORT, NO.3(FOR FRONT DISC BRAKE)

main47717-33010iSXV10..JPP199106-199608

main47717-33030iVCV10..JPP199106-199304

sub47717-33031

main47717-33031iMCV10,VCV10..JPP199304-199608

47719APLATE, PAD SUPPORT, NO.4(FOR FRONT DISC BRAKE)

main47717-33020iSXV10..JPP199106-199608

main47717-33040iVCV10..JPP199106-199304

sub47717-33041

main47717-33041iMCV10,VCV10..JPP199304-199608

47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH

main47721-33010iSXV10..JPP199106-199211

sub47721-33040

main47721-33020iMCV10,VCV10..JPP199106-199608

main47721-33040iSXV10..JPP199211-199608

main47721-33050iMCV10..JPP..XLE199308-199608

W(*66)

47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH

main47722-33010iSXV10..JPP199106-199211

sub47722-33030

main47722-33020iMCV10,VCV10..JPP199106-199608

main47722-33030iSXV10..JPP199211-199608

main47722-33050iMCV10..JPP199308-199608

W(*66)

47730CYLINDER ASSY, FRONT DISC BRAKE, RH

main47730-33030iSXV10..JPP199106-199211

sub47730-33070

main47730-33040iMCV10..JPP..(LE,SE)199106-199608

main47730-33070iSXV10..JPP199211-199608

main47730-33080iMCV10..JPP..(LE,SE)199308-199608

W(*66)

47731PISTON, FRONT DISC BRAKE

main47731-20190iSXV10..JPP199211-199608

main47731-33010iMCV10,VCV10..JPP199106-199608

main47731-33030iMCV10..JPP..(LE,SE)199308-199608

W(*66)

47731ARING, SET(FOR FRONT DISC BRAKE PISTON)

main90522-49001iMCV10..JPP..XLE199308-199608

W(*66)

main90522-66001iSXV10..JPP;MCV10..JPP..(LE,SE)199106-199608

47743ASPRING, ANTI-SQUEAL(FOR FRONT DISC BRAKE)

main47743-33010iMCV10..JPP..(LE,SE)199308-199608

W(*66)

main47743-50030iMCV10..JPP..(LE,SE)199308-199608

47744SHIM, ANTI-SQUEAL, NO.1(FOR FRONT DISC BRAKE)

main47745-33010iSXV10..JPP199106-199608

main47745-33020iMCV10,VCV10..JPP199106-199608

main47745-33030iMCV10..JPP..XLE199308-199608

W(*66)

47744ASHIM, ANTI-SQUEAL, NO.3(FOR FRONT DISC BRAKE)

main47744-33010iSXV10..JPP199106-199608

main47744-33020iMCV10..JPP..(LE,SE)199106-199608

main47744-33030iMCV10..JPP199308-199608

W(*66)

47745SHIM, ANTI-SQUEAL, NO.2(FOR FRONT DISC BRAKE)

main47745-33010iSXV10..JPP199106-199608

main47745-33020iMCV10,VCV10..JPP199106-199608

main47745-33030iMCV10..JPP..XLE199308-199608

W(*66)

47745ASHIM, ANTI-SQUEAL, NO.4(FOR FRONT DISC BRAKE)

main47744-33010iSXV10..JPP199106-199608

main47744-33020iMCV10,VCV10..JPP199106-199608

main47744-33030iMCV10..JPP..XLE199308-199608

W(*66)

47750CYLINDER ASSY, DISC BRAKE, LH

main47750-33030iSXV10..JPP199106-199211

sub47750-33070

main47750-33040iMCV10..JPP..(LE,SE)199106-199608

main47750-33070iSXV10..JPP199211-199608

main47750-33080iMCV10..JPP..(LE,SE)199308-199608

W(*66)

47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)

main47769-50010iMCV10,SXV10,VCV10..JPP199106-199608

47775BOOT, BUSH DUST(FOR FRONT DISC BRAKE)

main47775-20080iSXV10..JPP199106-199608

sub47775-30070

main47775-50010iMCV10..JPP199106-199608

47781COVER, DISC BRAKE DUST, FRONT RH

main47703-33010iSXV10..JPP199106-199308

main47703-33020iVCV10..JPP199106-199308

main47781-33010iSXV10..JPP199308-199608

main47781-33020iMCV10..JPP199308-199608

47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)

main90119-06227iMCV10,SXV10,VCV10..JPP199106-199608

47782COVER, DISC BRAKE DUST, FRONT LH

main47704-33010iSXV10..JPP199106-199308

main47704-33020iVCV10..JPP199106-199308

main47782-33010iSXV10..JPP199308-199608

main47782-33020iMCV10..JPP199308-199608

27 parts on this diagram · 4 diagrams in section
