WINDSHIELD WASHER

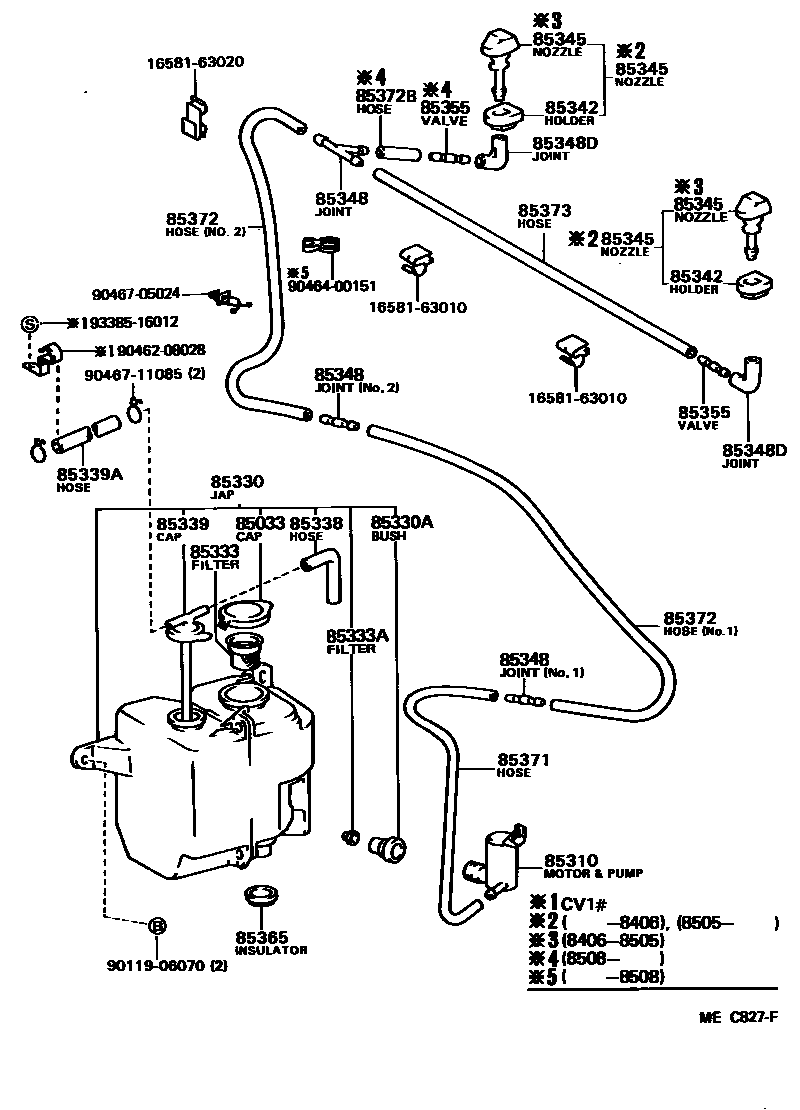

Parts diagram
85033CAP ASSY, WINDSHIELD WASHER
main85332-12320i198308-198607
main85332-20060i198301-198308
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85310-10140i198301-198308
main85310-12130i198408-198607
main85310-20130i198308-198408
85330JAR ASSY, WINDSHIELD WASHER
main85331-32050i198301-198308
main85331-32051i198308-198607
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i198301-198308
main90099-32103i198308-198607
85333FILTER, WINDSHIELD WASHER JAR
main85333-20010i198301-198607
85333AFILTER, WINDSHIELD WASHER JAR, NO.2
main85333-20020i198308-198607
85338HOSE, BREATHER
main85338-12010i198301-198506
main85338-14010i198506-198607
85339CAP SUB-ASSY, RESERVE TANK
main85339-32020i198301-198607
85339AHOSE (FOR RADIATOR RESERVE TANK)
main90099-33377i198301-198607
85342HOLDER, WASHER NOZZLE
main85342-14010i198301-198505
85345NOZZLE, WINDSHIELD WASHER
main85035-19025i198301-198406
main85035-32040i198406-198505
main85035-32041i198505-198607
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85348-12250i198308-198607
3-WAY
main85349-14010i198308-198408
2-WAY,NO.1,NO.2
main85349-14010i198408-198607
2-WAY,NO.2
main85349-20010i198408-198607
2-WAY,NO.1
main85355-14010i198301-198308
3-WAY
main85355-87201i198301-198308
2-WAY
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-14481i198408-198607
main85355-20070i198301-198408
85355VALVE, WINDSHIELD WASHER HOSE
main85031-12250i198308-198607
main85031-14080i198301-198308
85365INSULATOR, WINDSHIELD WASHER JAR
main85312-32010i198301-198607
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33332i198308-198607
main90446-06013i198301-198308
L=1000
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33063i198408-198411
L=1450(*H,L=600),NO.2
main90099-33073i198408-198607
NO.1
main90099-33080i198411-198508
L=1450,NO.2
main90099-33299i198301-198408
L=1000,NO.2
main90099-33332i198308-198408
NO.1
main90099-33332i198508-198607
NO.2
main90446-07005i198301-198308
L=1800(*H,L=1200),NO.1
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33299i198508-198607
L=1000
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33062i198408-198508
L=1450(*H,L=590)
main90099-33299i198308-198607
L=1000
main90446-06013i198301-198308
L=1000
1658163010CLAMP, HOSE(FOR WATER HOSE)
1658163020CLAMP, HOSE(FOR WATER HOSE)
9011906070
9046208028
9046400151
9046705024
9046711085
9338516012

27 parts on this diagram · 1 diagram in section
