BRAKE MASTER CYLINDER

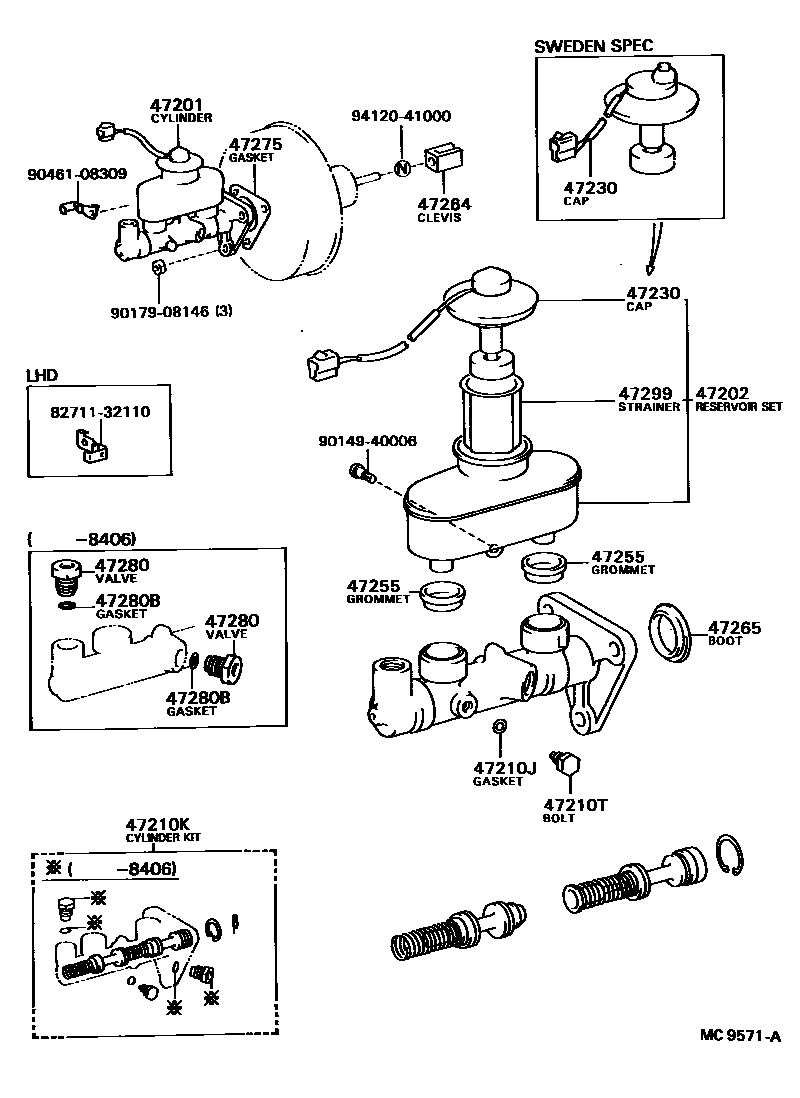

Parts diagram
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-32010i198210-198406
main47201-32030i198303-198406
SWEDEN SPEC
main47201-32040i198210-198406
main47201-32050i198406-198508
main47201-32070i198406-198508
main47201-32080i198406-198508
SWEDEN SPEC
main47201-32100i198508-198610
main47201-32110i198508-198610
main47201-32120i198508-198610
SWEDEN SPEC
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-12330i198406-198610
main47202-16040i198210-198406
main47202-32010i198210-198406
main47202-32030i198303-198610
SWEDEN SPEC
main47202-32050i198406-198610
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i198210-198610
47210KCYLINDER KIT, BRAKE MASTER
main04493-12140i198406-198508
main04493-20130i198508-198610
main04493-32010i198210-198406
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i198210-198610
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main84460-10010i198303-198406
SWEDEN SPEC
main84460-12021i198210-198406
main84460-12060i198406-198610
SWEDEN SPEC
main84460-12070i198406-198610
main84460-20110i198406-198610
main84460-32010i198210-198406
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-10010i198210-198610
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-10080i198210-198610
47265BOOT, MASTER CYLINDER
main47265-20050i198210-198610
47275GASKET, BRAKE MASTER CYLINDER
main47275-32010i198210-198610
47280VALVE ASSY, BRAKE MASTER CYLINDER OUTLET CHECK
main47280-30030i198210-198406
47280BGASKET(FOR BRAKE MASTER CYLINDER OUTLET VALVE)
main90430-09253i198210-198406
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-32010i198210-198610
8271132110WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9014940006
9017908146
9046108309
9412041000

18 parts on this diagram · 1 diagram in section
