REAR DOOR LOCK & HANDLE

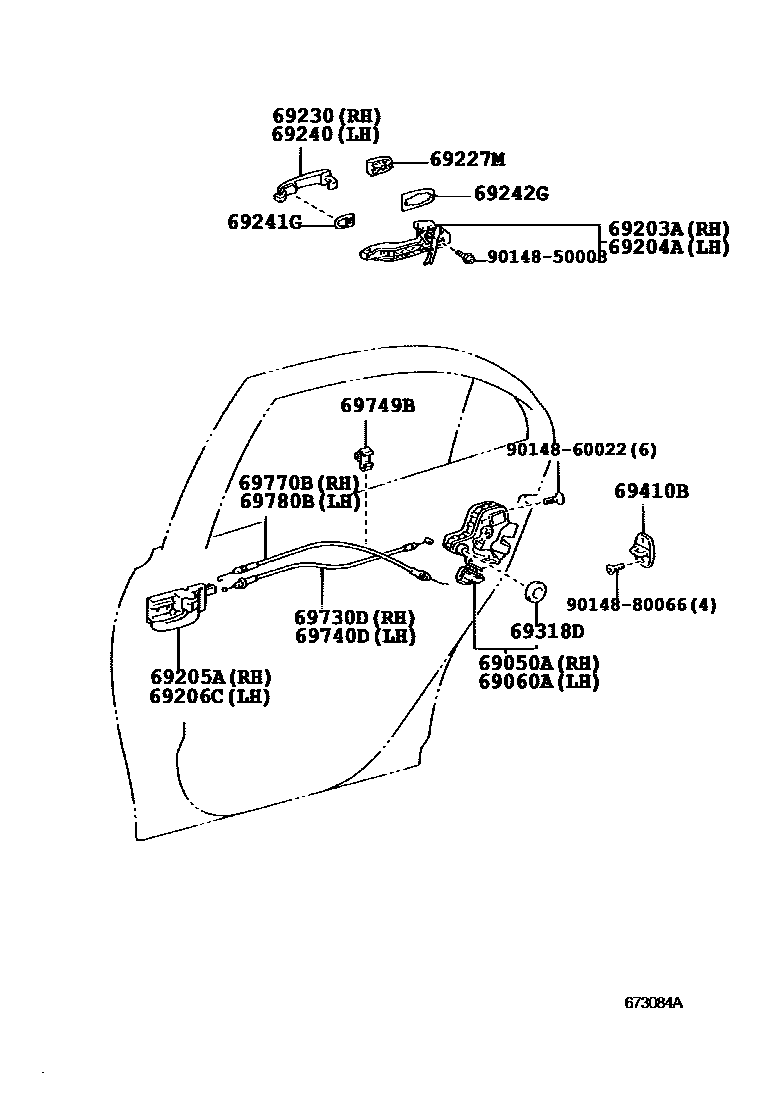

Parts diagram
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-02101i200301-200502
main69050-02102i200503-200604
main69050-02111i200301-200604
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-02101i200301-200502
main69060-02102i200503-200604
main69060-02111i200301-200604
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-05030i200301-200811
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-05030i200301-200811
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-05040-B0i200604
DK.GRAY,TRIM1#,4#
main69205-05040-B0i200301-200604
DK.GRAY,TRIM1#
main69205-05040-B0i200301-200604
DK.GRAY,TRIM0#,1#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-05040-B0i200301-200604
DK.GRAY,TRIM1#
main69206-05040-B0i200301-200604
DK.GRAY,TRIM0#,1#
main69206-05040-B0i200604
DK.GRAY,TRIM1#,4#
69227MCOVER, REAR DOOR OUTSIDE HANDLE
main69227-02901i200301-200811
LESS COLOR
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-05903i200301-200811
PAINT REQ.
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-05903i200301-200811
PAINT REQ.
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-0D030i200803-200811
main69241-48020i200301-200802
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-02040i200301-200811
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i200301-200604
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-33010i200301-200604
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-05010i200301-200604
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-05010i200301-200604
69749BCLAMP, REAR DOOR LOCK LINK
main69749-32040i200301-200604
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-05020i200301-200604
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69780-05020i200301-200604
9014850003
9014860022
9014880066

21 parts on this diagram · 1 diagram in section
