FUEL INJECTION SYSTEM

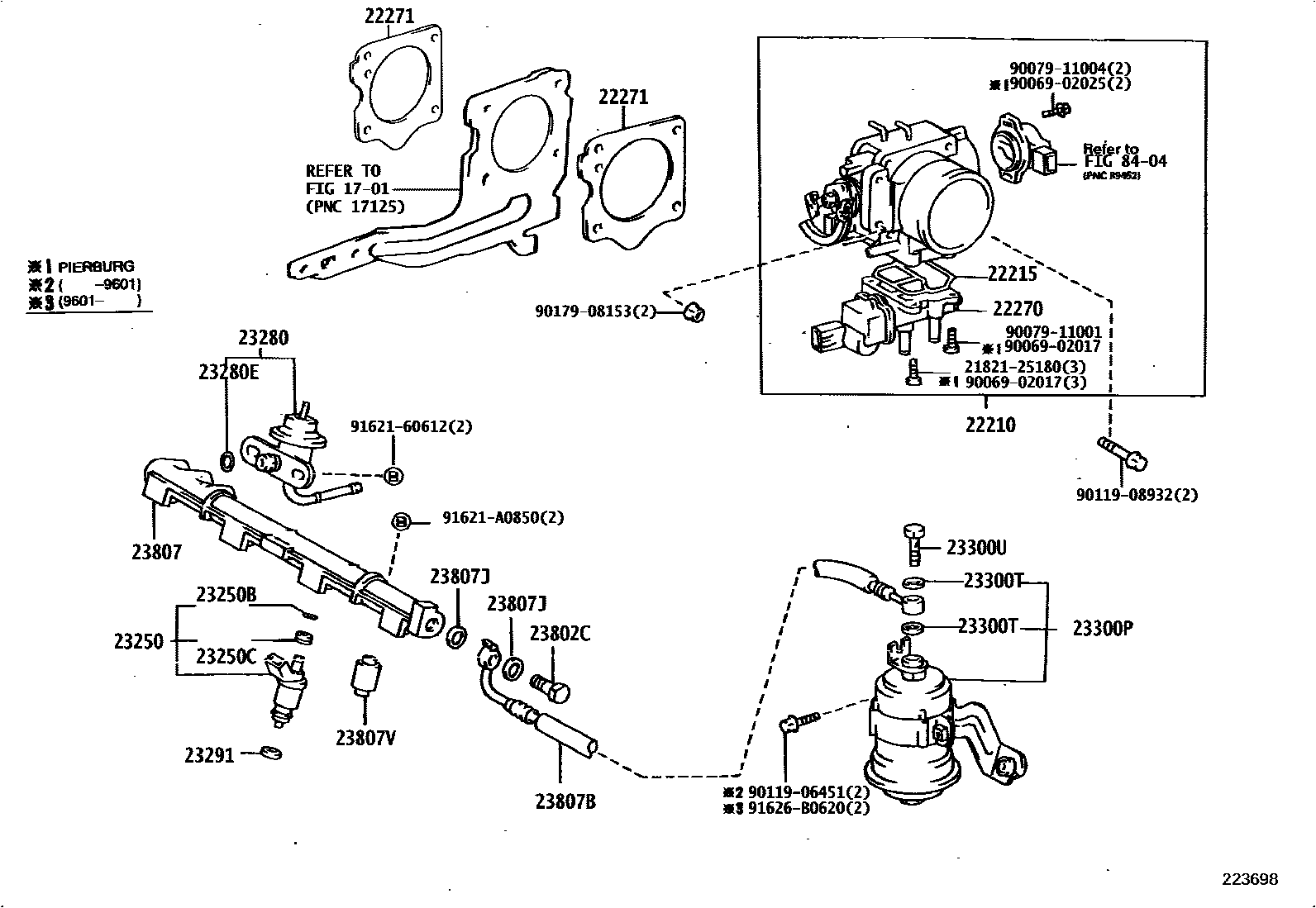

Parts diagram
1701
22210BODY ASSY, THROTTLE
main22210-16680i199202-199411
main22210-16700i199411-199601
*EX-USSR
main22210-16710i199202-199411
main22210-16720i199202-199411
LEAN BURN
main22210-16720i199202-199601
main22210-16740i199202-199601
main22210-74750i199202-199402
main22210-74780i199202-199402
main22210-74790i199202-199402
main22210-7A070i199402-199601
main22210-7A190i199402-199601
main22210-7A200i199402-199601
22215GASKET, THROTTLE BODY COVER
main22215-74380i199202-199601
main22215-74400i199202-199601
22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
main22270-15010i199202-199601
main22270-74040i199202-199402
main22270-74050i199202-199402
main22270-74070i199202-199402
main22270-74220i199402-199601
main22270-74240i199402-199601
main22270-74250i199402-199601
22271GASKET, THROTTLE BODY
main22271-15020i199202-199601
main22271-74021i199202-199309
main22271-74022i199309-199601
main22271-74050i199202-199402
main22271-88460i199402-199601
23250INJECTOR ASSY, FUEL
main23209-16120i199202-199411
LEAN BURN
main23209-16150i199202-199601
main23209-74080i199202-199402
main23209-74100i199202-199601
main23209-74160i199402-199601
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i199202-199601
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i199202-199601
23280REGULATOR ASSY, FUEL PRESSURE
main23280-15020i199202-199601
main23280-16120i199202-199411
LEAN BURN
main23280-74080i199202-199402
main23280-74100i199202-199601
main23280-74120i199402-199601
23280ERING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07001i199202-199601
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i199202-199601
23300PFILTER, FUEL(FOR EFI)
main23300-19315i199202-199411
main23300-19325i199202-199601
main23300-19345i199308-199601
MIDDLE SOUTH AMERICA SPEC
main23300-19345i199411-199601
*EX-USSR
main23300-79335i199202-199601
main23300-79355i199308-199601
MIDDLE SOUTH AMERICA SPEC
23300TGASKET(FOR FUEL FILTER)
main90430-12026i199202-199601
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i199202-199601
23802CBOLT, UNION(FOR FUEL PIPE NO.2)
main90401-08004i199202-199601
main90401-12097i199202-199601
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-74050i199202-199402
main23814-15050i199202-199601
main23814-16120i199202-199411
LEAN BURN
main23814-74080i199202-199404
main23814-74110i199404-199601
main23814-88461i199402-199601
23807BHOSE, FUEL DELIVERY PIPE
main23271-16160i199202-199411
LEAN BURN
main23271-16170i199202-199601
main23271-74380i199202-199601
main23271-74390i199202-199601
main90923-01394i199202-199402
main90923-01395i199202-199402
23807JGASKET, PIPE FUEL DELIVARY INLET
main90430-12026i199202-199601
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90560-11020i199202-199508
main90561-06014i199202-199411
LEAN BURN
main90561-08020i199202-199601
main90561-08024i199202-199402
main90561-08051i199402-199601
main90561-08053i199508-199601
2182125180SCREW, 2ND THROTTLE VALVE SET
9006902017
9006902025
9007911001
9007911004
9011906451
9011908932
9017908153
9162160612
91621A0850
91626B0620

30 parts on this diagram · 7 diagrams in section
