HOOD & FRONT FENDER

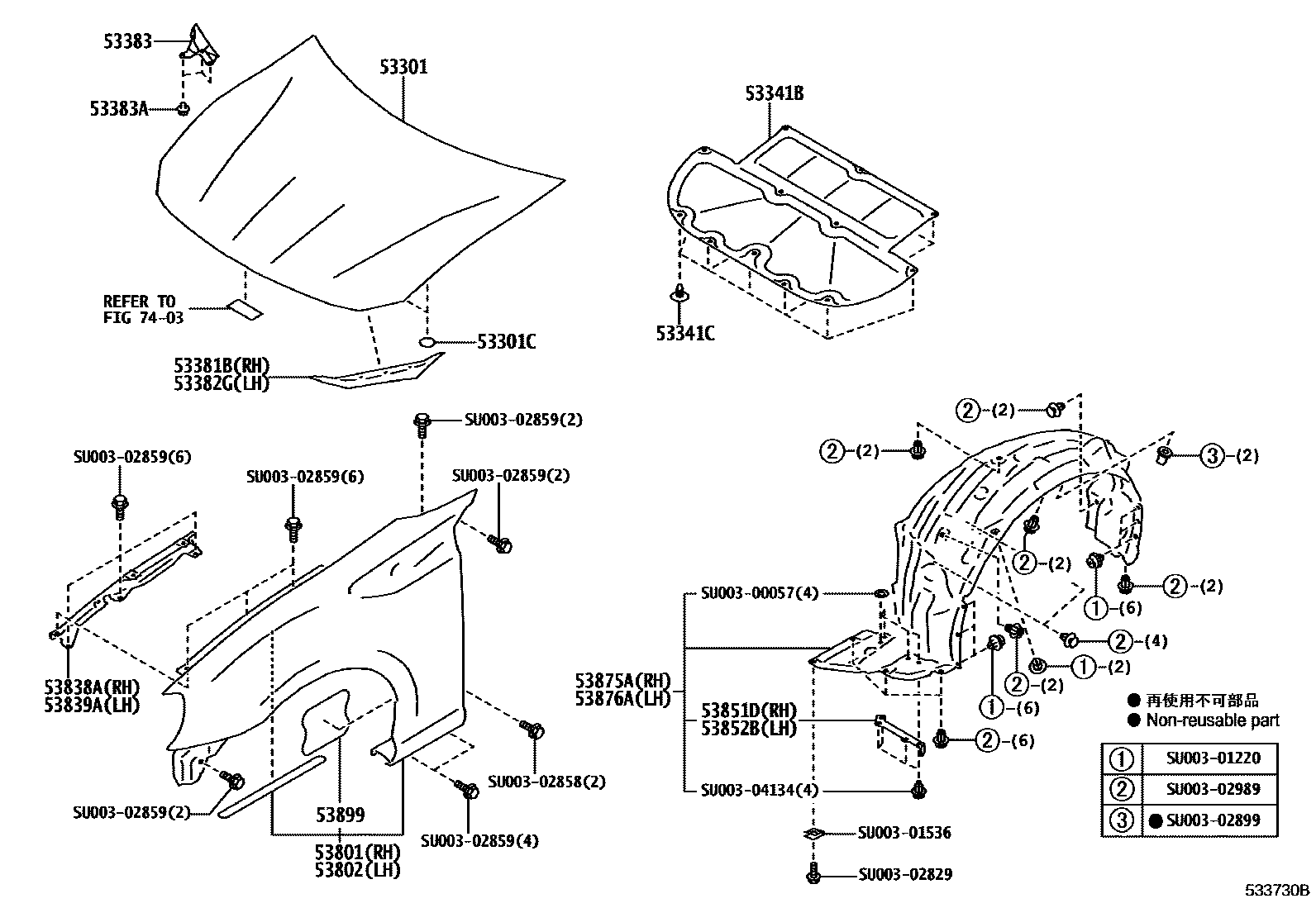

Parts diagram
53301HOOD SUB-ASSY
mainSU00301394i201204-201308
53301CPROTECTOR, HOOD CUSHION
mainSU00301397×2i201204-201301
mainSU00304684×2i201301-201308
53341BINSULATOR, HOOD
mainSU00302960i201504-201607
53341CCLIP(FOR HOOD INSULATOR)
mainSU00303011×12i201504-201607
53381BSEAL, HOOD TO RADIATOR SUPPORT, RH
mainSU00301396i201405-201503
53382GSEAL, HOOD TO RADIATOR SUPPORT, LH
mainSU00301396i201504-201607
53383SEAL, HOOD TO COWL TOP
mainSU00303138i201307-201404
mainSU00303139i201307-201404
53383ACLIP(FOR HOOD TO COWL TOP SEAL)
mainSU00302964×3i201504-201607
53801FENDER SUB-ASSY, FRONT RH
mainSU00301390i201405-201503
OPTION CODE-FM; OPTION CODE=AV; OPTION CODE=AW; OPTION CODE=DV; OPTION CODE=DW; OPTION CODE=EV; OPTION CODE=EW; OPTION CODE=FB; OPTION CODE=FC; OPTION CODE=FF; OPTION CODE=FG; OPTION CODE=FL; OPTION CODE=FN; OPTION CODE=FO; OPTION CODE=FP; OPTION CODE=FT; OPTION CODE=FU; OPTION CODE=FV; OPTION CODE=GB; OPTION CODE=GC; OPTION CODE=GE; OPTION CODE=GF; OPTION CODE=GG; OPTION CODE=GH; OPTION CODE=HV; OPTION CODE=HW; OPTION CODE=JL; OPTION CODE=JN; OPTION CODE=JU; OPTION CODE=JV; OPTION CODE=JW; OPTION CODE=KX; OPTION CODE=LL; OPTION CODE=LN; OPTION CODE=LU; OPTION CODE=LV; OPTION CODE=ML; OPTION CODE=MN; OPTION CODE=MU; OPTION CODE=MV; OPTION CODE=MW; OPTION CODE=NB; OPTION CODE=NC; OPTION CODE=NF; OPTION CODE=NG; OPTION CODE=NL; OPTION CODE=NM; OPTION CODE=NN; OPTION CODE=NO; OPTION CODE=NP; OPTION CODE=NT; OPTION CODE=NU; OPTION CODE=NV; OPTION CODE=NW; OPTION CODE=OX; OPTION CODE=RL; OPTION CODE=RN; OPTION CODE=RU; OPTION CODE=RV; OPTION CODE=SB; OPTION CODE=SC; OPTION CODE=SF; OPTION CODE=SG; OPTION CODE=XV; OPTION CODE=XW
mainSU00301388i201204-201308
OPTION CODE=1V; OPTION CODE=1W; OPTION CODE=2B; OPTION CODE=2C; OPTION CODE=2E; OPTION CODE=2F; OPTION CODE=2G; OPTION CODE=2H; OPTION CODE=2L; OPTION CODE=2N; OPTION CODE=2U; OPTION CODE=2V; OPTION CODE=2W; OPTION CODE=3V; OPTION CODE=3W; OPTION CODE=4L; OPTION CODE=4N; OPTION CODE=4U; OPTION CODE=4V; OPTION CODE=4W; OPTION CODE=5L; OPTION CODE=5N; OPTION CODE=5U; OPTION CODE=5V; OPTION CODE=QN; OPTION CODE=QV; OPTION CODE=RN; OPTION CODE=RV; OPTION CODE=ZL; OPTION CODE=ZN; OPTION CODE=ZU; OPTION CODE=ZV
53802FENDER SUB-ASSY, FRONT LH
mainSU00301391i201405-201503
OPTION CODE-FM; OPTION CODE=AV; OPTION CODE=AW; OPTION CODE=DV; OPTION CODE=DW; OPTION CODE=EV; OPTION CODE=EW; OPTION CODE=FB; OPTION CODE=FC; OPTION CODE=FF; OPTION CODE=FG; OPTION CODE=FL; OPTION CODE=FN; OPTION CODE=FO; OPTION CODE=FP; OPTION CODE=FT; OPTION CODE=FU; OPTION CODE=FV; OPTION CODE=GB; OPTION CODE=GC; OPTION CODE=GE; OPTION CODE=GF; OPTION CODE=GG; OPTION CODE=GH; OPTION CODE=HV; OPTION CODE=HW; OPTION CODE=JL; OPTION CODE=JN; OPTION CODE=JU; OPTION CODE=JV; OPTION CODE=JW; OPTION CODE=KX; OPTION CODE=LL; OPTION CODE=LN; OPTION CODE=LU; OPTION CODE=LV; OPTION CODE=ML; OPTION CODE=MN; OPTION CODE=MU; OPTION CODE=MV; OPTION CODE=MW; OPTION CODE=NB; OPTION CODE=NC; OPTION CODE=NF; OPTION CODE=NG; OPTION CODE=NL; OPTION CODE=NM; OPTION CODE=NN; OPTION CODE=NO; OPTION CODE=NP; OPTION CODE=NT; OPTION CODE=NU; OPTION CODE=NV; OPTION CODE=NW; OPTION CODE=OX; OPTION CODE=RL; OPTION CODE=RN; OPTION CODE=RU; OPTION CODE=RV; OPTION CODE=SB; OPTION CODE=SC; OPTION CODE=SF; OPTION CODE=SG; OPTION CODE=XV; OPTION CODE=XW
mainSU00301389i201204-201308
OPTION CODE=1V; OPTION CODE=1W; OPTION CODE=2B; OPTION CODE=2C; OPTION CODE=2E; OPTION CODE=2F; OPTION CODE=2G; OPTION CODE=2H; OPTION CODE=2L; OPTION CODE=2N; OPTION CODE=2U; OPTION CODE=2V; OPTION CODE=2W; OPTION CODE=3V; OPTION CODE=3W; OPTION CODE=4L; OPTION CODE=4N; OPTION CODE=4U; OPTION CODE=4V; OPTION CODE=4W; OPTION CODE=5L; OPTION CODE=5N; OPTION CODE=5U; OPTION CODE=5V; OPTION CODE=QN; OPTION CODE=QV; OPTION CODE=RN; OPTION CODE=RV; OPTION CODE=ZL; OPTION CODE=ZN; OPTION CODE=ZU; OPTION CODE=ZV
53838AEXTENSHION, FRONT FENDER, RH
mainSU00301392i201204-201308
53839AEXTENSHION, FRONT FENDER, LH
mainSU00301393i201204-201308
53851DPAD, FRONT WHEEL OPENING EXTENSION, RH
mainSU00301554i201204-201308
53852BPAD, FRONT WHEEL OPENING EXTENSION, LH
mainSU00301555i201204-201308
53875ALINER, FRONT FENDER, RH
mainSU00301547i201204-201308
mainSU00306093i201502-201503
53876ALINER, FRONT FENDER, LH
mainSU00301548i201204-201308
mainSU00306094i201502-201503
53899SILENCER
mainSU00302951×2i201204-201308
7403CAUTION PLATE (EXTERIOR & INTERIOR)
SU00300057
SU00301220
SU00301536
SU00302829
SU00302858
SU00302859
SU00302899
SU00302989
SU00304134

27 parts on this diagram · 1 diagram in section
