E
EPC Data

DISC WHEEL & WHEEL CAP

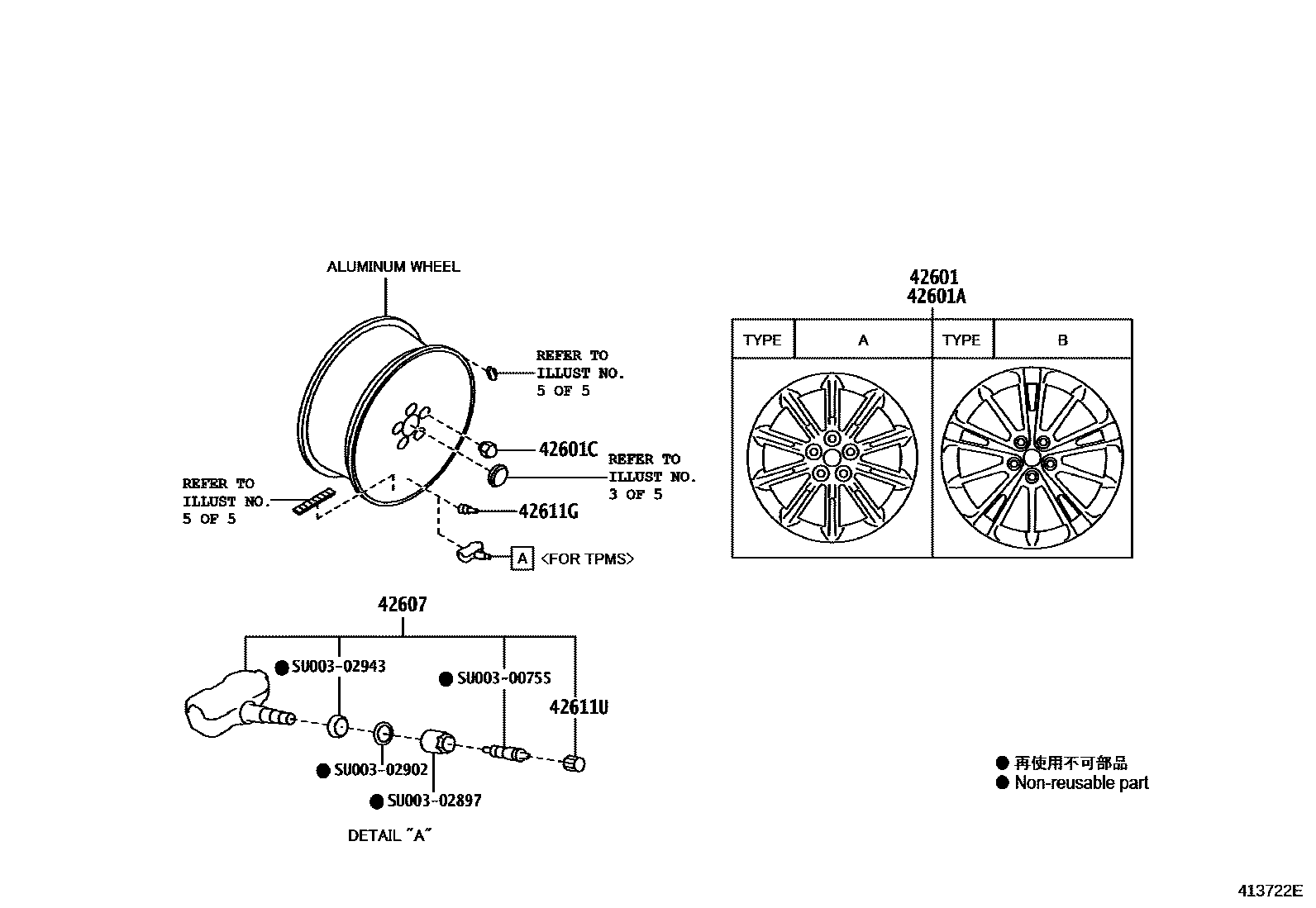

Parts diagram
42601WHEEL, DISC
mainSU00300756×4i201204-201308
16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=ML,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=MN,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=MU,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=MV,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=MW,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=NE,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=NH,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=NL,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=NN,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=NU,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=NV,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=NW,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=QN,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=QV,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=RN,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=RV,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=XN,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=XV,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=XW,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=XX,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=ZL,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=ZN,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=ZU,TYPE A:REFER ILLUST.; 16X6.5J, #,DESTINATION CODE=K2&OPTION CODE=ZV,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=1V&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=1W&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=2E&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=2H&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=2L&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=2N&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=2U&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=2V&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=2W&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=3V&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=3W&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=4L&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=4N&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=4U&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=4V&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=4W&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=5L&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=5N&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=5U&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=5V&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=AV&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=AW&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=DN&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=DV&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=DW&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=EV&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=EW&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=HL&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=HN&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=HU&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=HV&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=HW&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=JL&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=JN&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=JU&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=JV&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,OPTION CODE=JW&DESTINATION CODE=K2,TYPE A:REFER ILLUST.; 16X6.5J, #,TYPE A:REFER ILLUST.
mainSU00300757×4i201307-201404
17X7J, #,OPTION CODE-FM,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=FB,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=FC,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=FF,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=FG,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=FO,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=FP,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=FT,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=GB,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=GC,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=GF,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=GG,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=NB,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=NC,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=NF,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=NG,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=NM,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=NO,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=NP,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=NT,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=SB,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=SC,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=SF,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=SG,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=WB,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=WC,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=WF,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=WG,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=YB,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=YC,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=YF,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=YG,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=YM,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=YO,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=YP,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=YT,TYPE B:REFER ILLUST.; 17X7J, #,TYPE B:REFER ILLUST.
mainSU00306121×4i201504-201607
17X7J, #,TYPE B:REFER ILLUST.
42601AWHEEL, DISC (FOR SPARE)
mainSU00300757i201204-201308
17X7J, #,DESTINATION CODE=EN&OPTION CODE=NC,TYPE B:REFER ILLUST.; 17X7J, #,DESTINATION CODE=EN&OPTION CODE=NG,TYPE B:REFER ILLUST.; 17X7J, #,DESTINATION CODE=K2&OPTION CODE=NC,TYPE B:REFER ILLUST.; 17X7J, #,DESTINATION CODE=K2&OPTION CODE=NG,TYPE B:REFER ILLUST.; 17X7J, #,DESTINATION CODE=K8&OPTION CODE=NC,TYPE B:REFER ILLUST.; 17X7J, #,DESTINATION CODE=K8&OPTION CODE=NG,TYPE B:REFER ILLUST.; 17X7J, #,DESTINATION CODE=KA&OPTION CODE=NC,TYPE B:REFER ILLUST.; 17X7J, #,DESTINATION CODE=KA&OPTION CODE=NG,TYPE B:REFER ILLUST.; 17X7J, #,DESTINATION CODE=KC&OPTION CODE=NC,TYPE B:REFER ILLUST.; 17X7J, #,DESTINATION CODE=KC&OPTION CODE=NG,TYPE B:REFER ILLUST.; 17X7J, #,DESTINATION CODE=KE&OPTION CODE=NC,TYPE B:REFER ILLUST.; 17X7J, #,DESTINATION CODE=KE&OPTION CODE=NG,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2C&DESTINATION CODE=EN,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2C&DESTINATION CODE=K2,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2C&DESTINATION CODE=K8,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2C&DESTINATION CODE=KA,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2C&DESTINATION CODE=KC,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2C&DESTINATION CODE=KE,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2G&DESTINATION CODE=EN,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2G&DESTINATION CODE=K2,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2G&DESTINATION CODE=K8,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2G&DESTINATION CODE=KA,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2G&DESTINATION CODE=KC,TYPE B:REFER ILLUST.; 17X7J, #,OPTION CODE=2G&DESTINATION CODE=KE,TYPE B:REFER ILLUST.; 17X7J, #,TYPE B:REFER ILLUST.
mainSU00300758i201307-201404
16X6.5JJ, #,DESTINATION CODE=E2,TYPE C:REFER ILLUST.; 16X6.5JJ, #,DESTINATION CODE=E3,TYPE C:REFER ILLUST.; 16X6.5JJ, #,DESTINATION CODE=E6,TYPE C:REFER ILLUST.; 16X6.5JJ, #,DESTINATION CODE=EA,TYPE C:REFER ILLUST.; 16X6.5JJ, #,DESTINATION CODE=EB,TYPE C:REFER ILLUST.; 16X6.5JJ, #,DESTINATION CODE=K4,TYPE C:REFER ILLUST.; 16X6.5JJ, #,DESTINATION CODE=KF,TYPE C:REFER ILLUST.; 16X6.5JJ, #,DESTINATION CODE=KS,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=AV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=AW,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=DV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=DW,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=EV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=EW,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=FN,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=FV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=GE,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=GH,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=HV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=HW,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=JN,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=JV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=JW,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=LN,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=LV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=MN,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=MV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=MW,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=NN,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=NV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=NW,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=RN,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=RV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=TN,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=TV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=VN,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=VV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=WE,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=WH,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=XV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=XW,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=YN,TYPE C:REFER ILLUST.; 16X6.5JJ, #,OPTION CODE=YV,TYPE C:REFER ILLUST.; 16X6.5JJ, #,TYPE C:REFER ILLUST.
mainSU00304715i201504-201607
16X4T,DESTINATION CODE=E1,TYPE D:REFER ILLUST.
42601CNUT, HUB (FOR AXLE)
mainSU00300765×20i201405-201503
mainSU00304733×20i201504-201607
42607VALVE SUB-ASSY, TIRE PRESSURE MONITOR
mainSU00305268×4i201405-201412
mainSU00305822×4i201412-201504
mainSU00305894×4i201504-201607
42611GVALVE (FOR TUBELESS TIRE)
mainSU00300447×4i201307-201404
42611UCAP, TIRE VALVE
mainSU00302962×4i201504-201607
SU00300755
SU00302897
SU00302902
SU00302943

10 parts on this diagram · 5 diagrams in section
