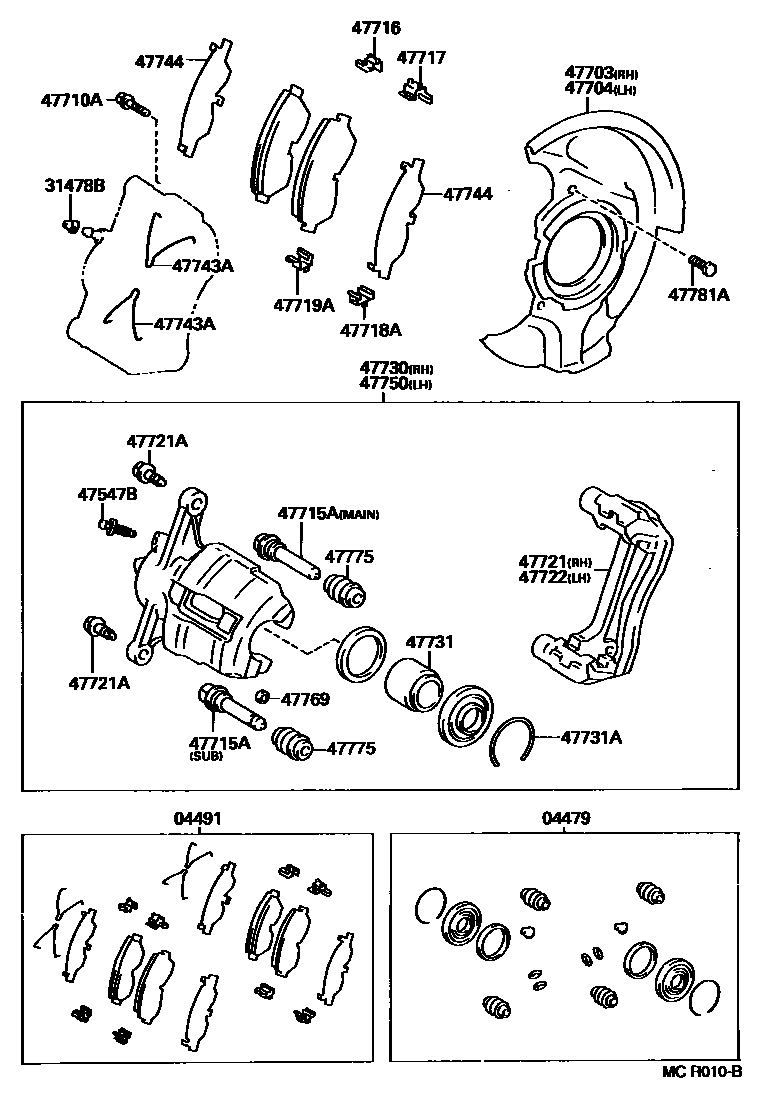

FRONT DISC BRAKE CALIPER & DUST COVER

04479CYLINDER KIT, DISC BRAKE, FRONT
W(SUPER STRUT SUSPENSION)
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
47703COVER SUB-ASSY, DISC BRAKE DUST, FRONT RH
W(SUPER STRUT SUSPENSION)
47704COVER SUB-ASSY, DISC BRAKE DUST, FRONT LH
W(SUPER STRUT SUSPENSION)
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
*12-1.25PX25.5-23
*12-1.25PX32-24
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
SUB PIN SIDE
MAIN PIN SIDE
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
W(SUPER STRUT SUSPENSION)
W(SUPER STRUT SUSPENSION)
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
W(SUPER STRUT SUSPENSION)
W(SUPER STRUT SUSPENSION)
47718APLATE, PAD SUPPORT, NO.3(FOR FRONT DISC BRAKE)
W(SUPER STRUT SUSPENSION)
W(SUPER STRUT SUSPENSION)
W(SUPER STRUT SUSPENSION)
47719APLATE, PAD SUPPORT, NO.4(FOR FRONT DISC BRAKE)
W(SUPER STRUT SUSPENSION)
W(SUPER STRUT SUSPENSION)
W(SUPER STRUT SUSPENSION)
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
W(SUPER STRUT SUSPENSION)
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
*8-1.00PX23-15
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
W(SUPER STRUT SUSPENSION)
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
W(SUPER STRUT SUSPENSION)
47731PISTON, FRONT DISC BRAKE
W(SUPER STRUT SUSPENSION)
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
W(SUPER STRUT SUSPENSION)
47743ASPRING, ANTI-SQUEAL(FOR FRONT DISC BRAKE)
47744SHIM, ANTI-SQUEAL, NO.1(FOR FRONT DISC BRAKE)
W(SUPER STRUT SUSPENSION)
47750CYLINDER ASSY, DISC BRAKE, LH
W(SUPER STRUT SUSPENSION)
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
24 parts on this diagram · 5 diagrams in section
