LOCK CYLINDER SET

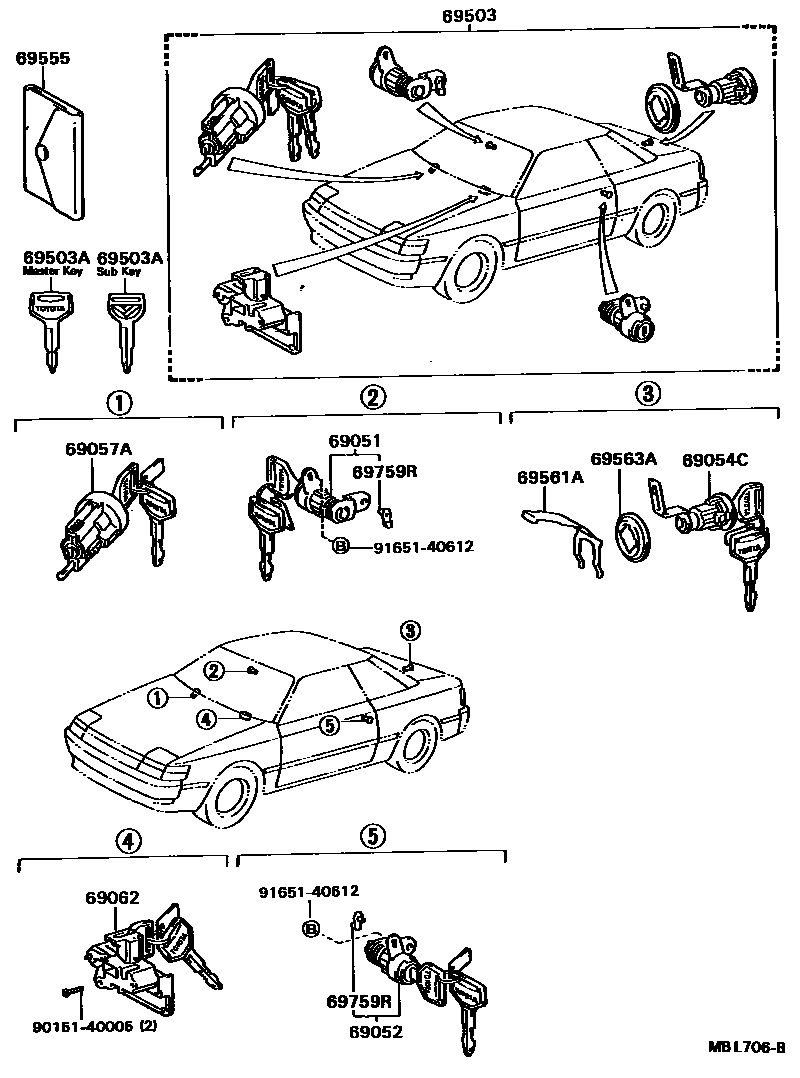

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-20140i198708-198908
main69051-20170i198708-198908
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-20140i198708-198908
main69052-20170i198708-198908
69054CYLINDER & KEY SET, BACK DOOR LOCK
main69055-20191i198708-198908
69054CCYLINDER & KEY SET, LUGGAGE COMPARTMENT LOCK
main69055-20210i198708-198908
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-20090i198708-198908
main69057-20130i198708-198908
69062CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-20080i198708-198908
main69056-20100i198708-198908
69503CYLINDER SET, LOCK
main69005-20390i198708-198908
main69005-20451i198708-198908
69503AKEY, BLANK
main90999-00092i198708-198908
MSTER KEY,W(*69)
main90999-00093i198708-198908
SUB KEY,W(*69)
main90999-00113i198708-198908
MASTER KEY,W(*68)
main90999-00115i198708-198908
SUB KEY
69555COVER, KEY
main69555-20010i198708-198908
69561ARETAINER, LUGGAGE COMPARTMENT LOCK CYLINDER
main69561-20070i198708-198908
69563APAD, LUGGAGE COMPARTMENT DOOR LOCK CYLINDER
main69563-20010i198708-198908
69759RSNAP, FRONT DOOR LOCK CYLINDER
main69759-30040i198708-198908
RH
main69759-30050i198708-198908
LH
9015140005
9165140612

14 parts on this diagram · 2 diagrams in section
