REAR DOOR LOCK & HANDLE

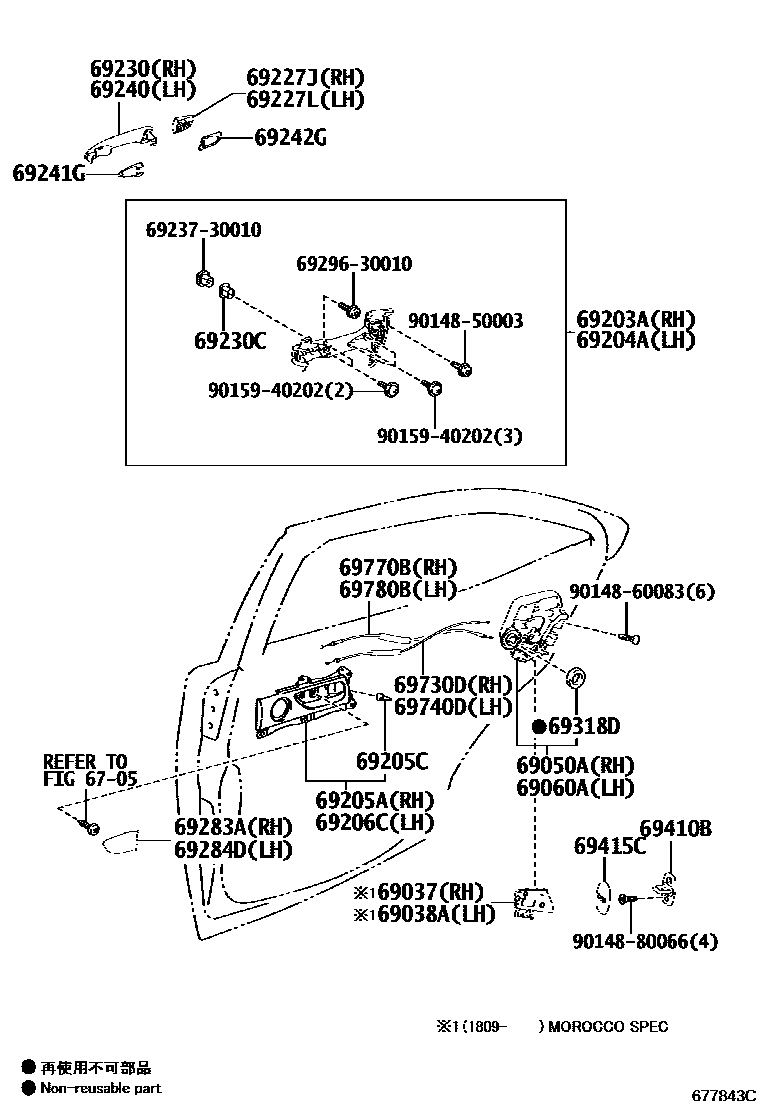

Parts diagram
6705
69037COVER SUB-ASSY, REAR DOOR LOCK, RH
69038ACOVER SUB-ASSY, REAR DOOR LOCK, LH
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-53040i201304-201610
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-53040i201304-201610
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-53020i201304-201704
main69203-53021i201705
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-53020i201304-201704
main69204-53021i201705
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69270-53020-C0i201304-201610
BLACK,TRIM0#,1#,2#,3#
main69270-53020-C0i201304-201610
BLACK,TRIM0#,1#,2#
main69270-53070-C0i201610
BLACK,TRIM1#,2#,3#,4#,8#,9#
main69270-53070-C0i201610
BLACK,TRIM2#
main69270-53070-C0i201610
BLACK,TRIM1#,2#,3#,4#,9#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014i201304-201610
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69280-53020-C0i201304-201610
BLACK,TRIM0#,1#,2#,3#
main69280-53020-C0i201304-201610
BLACK,TRIM0#,1#,2#
main69280-53070-C0i201610
BLACK,TRIM1#,2#,3#,4#,8#,9#
main69280-53070-C0i201610
BLACK,TRIM2#
main69280-53070-C0i201610
BLACK,TRIM1#,2#,3#,4#,9#
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-48010-A0i201304-201508
WHITE PEARL CS.,077
main69227-48010-A2i201304-201610
WHITE NOVA GF.,083
main69227-48010-A3i201508-201610
SONIC QUARTZ,085
main69227-48010-B4i201304-201610
MERCURY GRAY MC.,1H9
main69227-48010-B5i201809
SONIC SILVER,1J2
main69227-48010-B6i201304-201809
PLATINUM SILVER ME.,1J4
main69227-48010-B7i201304-201610
SONIC TITANIUM,1J7
main69227-48010-B9i201909
MANGANESE LUSTER,1K2
main69227-48010-C0i201304-201508
BLACK,083 ,212
main69227-48010-C0i201304-201610
BLACK,212
main69227-48010-C0i201508-201610
BLACK,085 ,1H9 ,1J4 ,1J7 ,212 ,3R1 ,3T2
main69227-48010-C2i201304-201610
STARLIGHT BLACK GF.,217
main69227-48010-C3i201610
GRAPHITE BLACK GF.,223
main69227-48010-D0i201304-201610
RED MC.CS.,3R1
main69227-48010-D4i201508-201610
SOLID RED,3T2
main69227-48010-D5i201809
RADIANT RED CONTRAST LAYE,3T5
main69227-48010-J2i201304-201508
BLUE ME.,8U1
main69227-48010-J3i201304-201508
LAPIS LAZULI MC.,8V3
main69227-48010-J5i201610-201909
DEEP BLUE MC.,8X5
main69227-48010-J6i201508-201610
HEAT BLUE CONTRAST LAYERI,8X1
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69228-48010-A0i201304-201508
WHITE PEARL CS.,077
main69228-48010-A2i201304-201610
WHITE NOVA GF.,083
main69228-48010-A3i201508-201610
SONIC QUARTZ,085
main69228-48010-B4i201304-201610
MERCURY GRAY MC.,1H9
main69228-48010-B5i201809
SONIC SILVER,1J2
main69228-48010-B6i201304-201809
PLATINUM SILVER ME.,1J4
main69228-48010-B7i201304-201610
SONIC TITANIUM,1J7
main69228-48010-B9i201909
MANGANESE LUSTER,1K2
main69228-48010-C0i201508-201610
BLACK,085 ,1H9 ,1J4 ,1J7 ,212 ,3R1 ,3T2
main69228-48010-C0i201304-201508
BLACK,083 ,212
main69228-48010-C0i201304-201610
BLACK,212
main69228-48010-C2i201304-201610
STARLIGHT BLACK GF.,217
main69228-48010-C3i201610
GRAPHITE BLACK GF.,223
main69228-48010-D0i201304-201610
RED MC.CS.,3R1
main69228-48010-D4i201508-201610
SOLID RED,3T2
main69228-48010-D5i201809
RADIANT RED CONTRAST LAYE,3T5
main69228-48010-J2i201304-201508
BLUE ME.,8U1
main69228-48010-J3i201304-201508
LAPIS LAZULI MC.,8V3
main69228-48010-J5i201610-201909
DEEP BLUE MC.,8X5
main69228-48010-J6i201508-201610
HEAT BLUE CONTRAST LAYERI,8X1
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-76010-A0i201304-201508
WHITE PEARL CS.,077
main69210-76010-A2i201304-201610
WHITE NOVA GF.,083
main69210-76010-A3i201508-201610
SONIC QUARTZ,085
main69210-76010-B1i201304-201610
MERCURY GRAY MC.,1H9
main69210-76010-B4i201304-201809
PLATINUM SILVER ME.,1J4
main69210-76010-B5i201304-201610
SONIC TITANIUM,1J7
main69210-76010-B6i201809
SONIC SILVER,1J2
main69210-76010-B7i201909
MANGANESE LUSTER,1K2
main69210-76010-C0i201304-201508
BLACK,083 ,212
main69210-76010-C0i201304-201610
BLACK,212
main69210-76010-C0i201508-201610
BLACK,085 ,1H9 ,1J4 ,1J7 ,212 ,3R1 ,3T2
main69210-76010-C2i201304-201610
STARLIGHT BLACK GF.,217
main69210-76010-C3i201610
GRAPHITE BLACK GF.,223
main69210-76010-D0i201304-201610
RED MC.CS.,3R1
main69210-76010-D3i201508-201610
SOLID RED,3T2
main69210-76010-D5i201809
RADIANT RED CONTRAST LAYE,3T5
main69210-76010-J0i201304-201508
BLUE ME.,8U1
main69210-76010-J2i201304-201508
LAPIS LAZULI MC.,8V3
main69210-76010-J5i201508-201610
HEAT BLUE CONTRAST LAYERI,8X1
main69210-76010-J6i201610-201909
DEEP BLUE MC.,8X5
69230CBUSH(FOR REAR DOOR OUTSIDE HANDLE)
main69239-30010i201304-201610
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69220-76010-A0i201304-201508
WHITE PEARL CS.,077
main69220-76010-A2i201304-201610
WHITE NOVA GF.,083
main69220-76010-A3i201508-201610
SONIC QUARTZ,085
main69220-76010-B1i201304-201610
MERCURY GRAY MC.,1H9
main69220-76010-B4i201304-201809
PLATINUM SILVER ME.,1J4
main69220-76010-B5i201304-201610
SONIC TITANIUM,1J7
main69220-76010-B6i201809
SONIC SILVER,1J2
main69220-76010-B7i201909
MANGANESE LUSTER,1K2
main69220-76010-C0i201304-201610
BLACK,212
main69220-76010-C0i201304-201508
BLACK,083 ,212
main69220-76010-C0i201508-201610
BLACK,085 ,1H9 ,1J4 ,1J7 ,212 ,3R1 ,3T2
main69220-76010-C2i201304-201610
STARLIGHT BLACK GF.,217
main69220-76010-C3i201610
GRAPHITE BLACK GF.,223
main69220-76010-D0i201304-201610
RED MC.CS.,3R1
main69220-76010-D3i201508-201610
SOLID RED,3T2
main69220-76010-D5i201809
RADIANT RED CONTRAST LAYE,3T5
main69220-76010-J0i201304-201508
BLUE ME.,8U1
main69220-76010-J2i201304-201508
LAPIS LAZULI MC.,8V3
main69220-76010-J5i201508-201610
HEAT BLUE CONTRAST LAYERI,8X1
main69220-76010-J6i201610-201909
DEEP BLUE MC.,8X5
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-48030i201304-201610
RH
main69242-48030i201304-201610
LH
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69241-48050i201304-201610
RH
main69242-48050i201304-201610
LH
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-30050-C0i201610
BLACK,TRIM0#,1#,2#,3#,4#,5#,9#
main69283-30050-C0i201304-201610
BLACK,TRIM0#,1#,2#,3#
main69283-30050-C0i201304-201610
BLACK,TRIM0#,1#,2#
main69283-30050-C0i201610
BLACK,TRIM0#,1#,2#,3#,4#,5#,8#,9#
main69283-30050-C0i201610
BLACK,TRIM0#,2#,4#,5#,9#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-30050-C0i201304-201610
BLACK,TRIM0#,1#,2#,3#
main69284-30050-C0i201304-201610
BLACK,TRIM0#,1#,2#
main69284-30050-C0i201610
BLACK,TRIM0#,1#,2#,3#,4#,5#,8#,9#
main69284-30050-C0i201610
BLACK,TRIM0#,2#,4#,5#,9#
main69284-30050-C0i201610
BLACK,TRIM0#,1#,2#,3#,4#,5#,9#
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i201304-201610
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-33030i201304-201804
69415CCOVER, DOOR LOCK STRIKER, REAR
main69415-33010i201304-201306
main69415-60020i201307-201804
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-53050i201304-201610
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-53050i201304-201610
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-53090i201304-201610
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-53090i201304-201610
6923730010RETAINER, DOOR OUTSIDE HANDLE
6929630010SCREW, DOOR INSIDE HANDLE
9014850003
9014860083
9014880066
9015940202

32 parts on this diagram · 1 diagram in section
