REAR DOOR LOCK & HANDLE

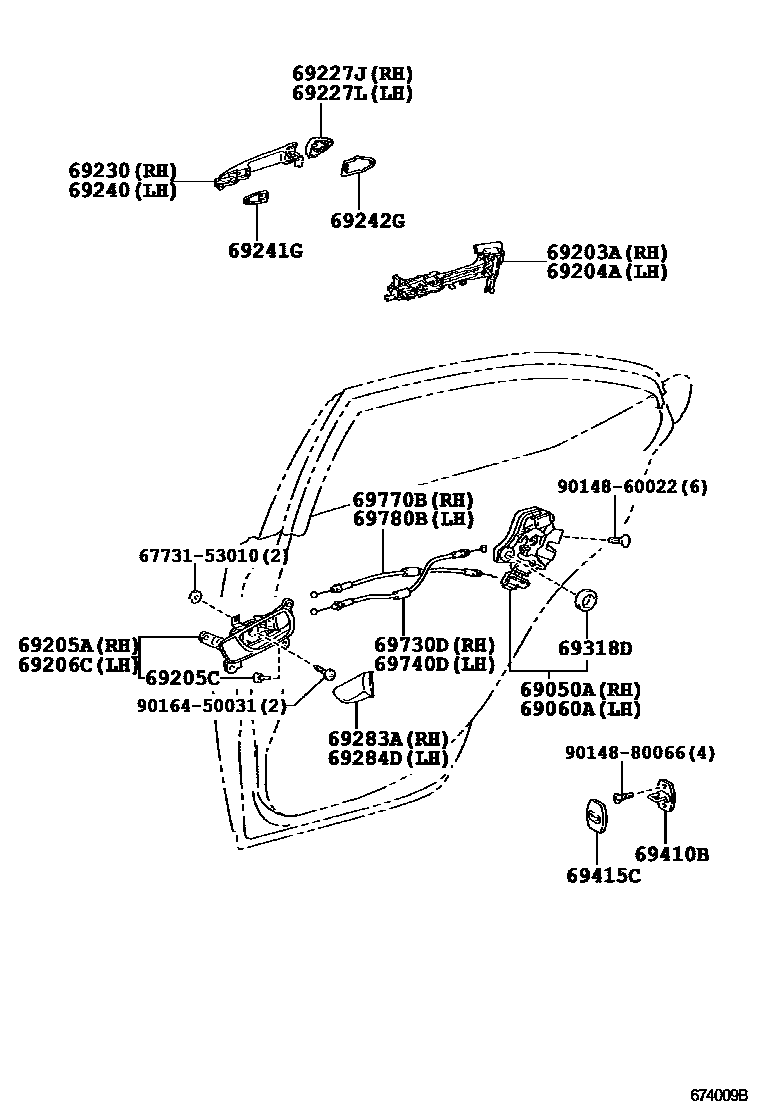

Parts diagram
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-53040i200508-201008
main69050-53051i201008
THAILAND SPEC
main69050-53051i201008
AUSTRALIA SPEC
main69050-53051i201008
MALAYSIA SPEC
main69050-53051i201008
NEW ZEALAND SPEC
main69050-53051i201008
HONG KONG SPEC
main69050-53051i201008
SINGAPORE SPEC
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-53040i200508-201008
main69060-53051i201008
NEW ZEALAND SPEC
main69060-53051i201008
HONG KONG SPEC
main69060-53051i201008
SINGAPORE SPEC
main69060-53051i201008
THAILAND SPEC
main69060-53051i201008
AUSTRALIA SPEC
main69060-53051i201008
MALAYSIA SPEC
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-53010i200508-201008
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-53010i200508-201008
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main67730-53010-C0i200508-200808
BLACK,TRIM0#,1#,2#
main67730-53010-C0i200808-201008
BLACK,TRIM1#,2#
main67730-53030-C0i201008-201304
BLACK,TRIM1#,2#
main67730-53030-E0i201008-201304
ORCHID BROWN,TRIM0#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014i200508-201304
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main67740-53010-C0i200508-200808
BLACK,TRIM0#,1#,2#
main67740-53010-C0i200808-201008
BLACK,TRIM1#,2#
main67740-53020-C0i201008-201304
BLACK,TRIM1#,2#
main67740-53020-E0i201008-201304
ORCHID BROWN,TRIM0#
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-53010-A0i200508-200607
WHITE PEARL CS.,062
main69227-53010-A1i200508-201108
BLUISH PEARL CS.,074
main69227-53010-A2i200607-201304
WHITE PEARL CS.,077
main69227-53010-B0i200508-201108
DK.GRAY MC.,1G0
main69227-53010-B1i200508-201304
SILVER M.M.,1G1
main69227-53010-B4i201108-201304
MERCURY GRAY MC.,1H9
main69227-53010-C0i200508-200607
BLACK,202
main69227-53010-C1i200607-201304
BLACK,212
main69227-53010-C2i201008-201304
STARLIGHT BLACK GF.,217
main69227-53010-D0i200508-201304
RED MC.CS.,3R1
main69227-53010-E0i200508-200607
BEIGE ME.,4P7
main69227-53010-E1i200607-200808
BEIGE ME.,4T1
main69227-53010-E2i200808-201008
BLOND M.M.,4T0
main69227-53010-E3i200808-201008
SABLE M.M.,4T5
main69227-53010-E4i201108-201304
FIRE AGATE M.M.,4V3
main69227-53010-G1i200508-200808
MD.GREEN M.M.,6U3
main69227-53010-J0i200508-200607
DARK BLUE MC.,8P8
main69227-53010-J2i200508-201008
LT.BLUE ME.,8R6
main69227-53010-J3i200607-201008
DK.BLUE MC. CC.,8U0
main69227-53010-J4i200908-201304
BLUE ME. CC.,8U1
main69227-53010-J5i201008-201304
SILVERY BLUE ME.,8U9
main69227-53010-J6i201008-201304
LAPIS LAZULI MC.,8V3
main69227-53010-K0i200908-201304
CATTLEYA M.M.,9AL
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69228-53010-A0i200508-200607
WHITE PEARL CS.,062
main69228-53010-A1i200508-201108
BLUISH PEARL CS.,074
main69228-53010-A2i200607-201304
WHITE PEARL CS.,077
main69228-53010-B0i200508-201108
DK.GRAY MC.,1G0
main69228-53010-B1i200508-201304
SILVER M.M.,1G1
main69228-53010-B4i201108-201304
MERCURY GRAY MC.,1H9
main69228-53010-C0i200508-200607
BLACK,202
main69228-53010-C1i200607-201304
BLACK,212
main69228-53010-C2i201008-201304
STARLIGHT BLACK GF.,217
main69228-53010-D0i200508-201304
RED MC.CS.,3R1
main69228-53010-E0i200508-200607
BEIGE ME.,4P7
main69228-53010-E1i200607-200808
BEIGE ME.,4T1
main69228-53010-E2i200808-201008
BLOND M.M.,4T0
main69228-53010-E3i200808-201008
SABLE M.M.,4T5
main69228-53010-E4i201108-201304
FIRE AGATE M.M.,4V3
main69228-53010-G0i200508-200808
MD.GREEN M.M.,6U3
main69228-53010-J0i200508-200607
DARK BLUE MC.,8P8
main69228-53010-J1i200508-201008
LT.BLUE ME.,8R6
main69228-53010-J3i200607-201008
DK.BLUE MC. CC.,8U0
main69228-53010-J4i200908-201304
BLUE ME. CC.,8U1
main69228-53010-J5i201008-201304
SILVERY BLUE ME.,8U9
main69228-53010-J6i201008-201304
LAPIS LAZULI MC.,8V3
main69228-53010-K0i200908-201304
CATTLEYA M.M.,9AL
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-53050-A0i200508-200607
WHITE PEARL CS.,062
main69210-53050-A1i200508-201108
BLUISH PEARL CS.,074
main69210-53050-A2i200607-201304
WHITE PEARL CS.,077
main69210-53050-B0i200508-201108
DK.GRAY MC.,1G0
main69210-53050-B1i200508-201304
SILVER M.M.,1G1
main69210-53050-B4i201108-201304
MERCURY GRAY MC.,1H9
main69210-53050-C0i200508-200607
BLACK,202
main69210-53050-C1i200607-201304
BLACK,212
main69210-53050-C2i201008-201304
STARLIGHT BLACK GF.,217
main69210-53050-D0i200508-201304
RED MC.CS.,3R1
main69210-53050-E0i200508-200607
BEIGE ME.,4P7
main69210-53050-E1i200607-200808
BEIGE ME.,4T1
main69210-53050-E2i200808-201008
BLOND M.M.,4T0
main69210-53050-E3i200808-201008
SABLE M.M.,4T5
main69210-53050-E4i201108-201304
FIRE AGATE M.M.,4V3
main69210-53050-G1i200508-200808
MD.GREEN M.M.,6U3
main69210-53050-J0i200508-200607
DARK BLUE MC.,8P8
main69210-53050-J2i200508-201008
LT.BLUE ME.,8R6
main69210-53050-J3i200607-201008
DK.BLUE MC. CC.,8U0
main69210-53050-J4i200908-201304
BLUE ME. CC.,8U1
main69210-53050-J5i201008-201304
SILVERY BLUE ME.,8U9
main69210-53050-J6i201008-201304
LAPIS LAZULI MC.,8V3
main69210-53050-K0i200908-201304
CATTLEYA M.M.,9AL
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69220-53050-A0i200508-200607
WHITE PEARL CS.,062
main69220-53050-A1i200508-201108
BLUISH PEARL CS.,074
main69220-53050-A2i200607-201304
WHITE PEARL CS.,077
main69220-53050-B0i200508-201108
DK.GRAY MC.,1G0
main69220-53050-B1i200508-201304
SILVER M.M.,1G1
main69220-53050-B4i201108-201304
MERCURY GRAY MC.,1H9
main69220-53050-C0i200508-200607
BLACK,202
main69220-53050-C1i200607-201304
BLACK,212
main69220-53050-C2i201008-201304
STARLIGHT BLACK GF.,217
main69220-53050-D0i200508-201304
RED MC.CS.,3R1
main69220-53050-E0i200508-200607
BEIGE ME.,4P7
main69220-53050-E1i200607-200808
BEIGE ME.,4T1
main69220-53050-E2i200808-201008
BLOND M.M.,4T0
main69220-53050-E3i200808-201008
SABLE M.M.,4T5
main69220-53050-E4i201108-201304
FIRE AGATE M.M.,4V3
main69220-53050-G1i200508-200808
MD.GREEN M.M.,6U3
main69220-53050-J0i200508-200607
DARK BLUE MC.,8P8
main69220-53050-J2i200508-201008
LT.BLUE ME.,8R6
main69220-53050-J3i200607-201008
DK.BLUE MC. CC.,8U0
main69220-53050-J4i200908-201304
BLUE ME. CC.,8U1
main69220-53050-J5i201008-201304
SILVERY BLUE ME.,8U9
main69220-53050-J6i201008-201304
LAPIS LAZULI MC.,8V3
main69220-53050-K0i200908-201304
CATTLEYA M.M.,9AL
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-53010i200508-201008
RH
main69242-53010i200508-201008
LH
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69241-50030i200607-201008
RH
main69241-53020i200508-200602
RH
main69241-53021i200602-200606
RH
main69242-50030i200607-201008
LH
main69242-53020i200508-200602
LH
main69242-53021i200602-200606
LH
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-30050-C0i200808-201304
BLACK,TRIM1#,2#
main69283-30050-C0i200508-200808
BLACK,TRIM0#,1#,2#
main69283-30050-E0i200808-201304
ORCHID BROWN,TRIM0#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-30050-C0i200508-200808
BLACK,TRIM0#,1#,2#
main69284-30050-C0i200808-201304
BLACK,TRIM1#,2#
main69284-30050-E0i200808-201304
ORCHID BROWN,TRIM0#
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i200508-201008
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-30060i200508-201008
69415CCOVER, DOOR LOCK STRIKER, REAR
main69415-33010i200508-201212
main69415-60020i201301-201304
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-53030i200508-201008
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-53030i200508-201008
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-53070i200508-201008
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-53070i200508-201008
6773153010SPACER, SIDE TRIM, NO.1
9014860022
9014880066
9016450031

26 parts on this diagram · 1 diagram in section
