REAR AXLE SHAFT & HUB

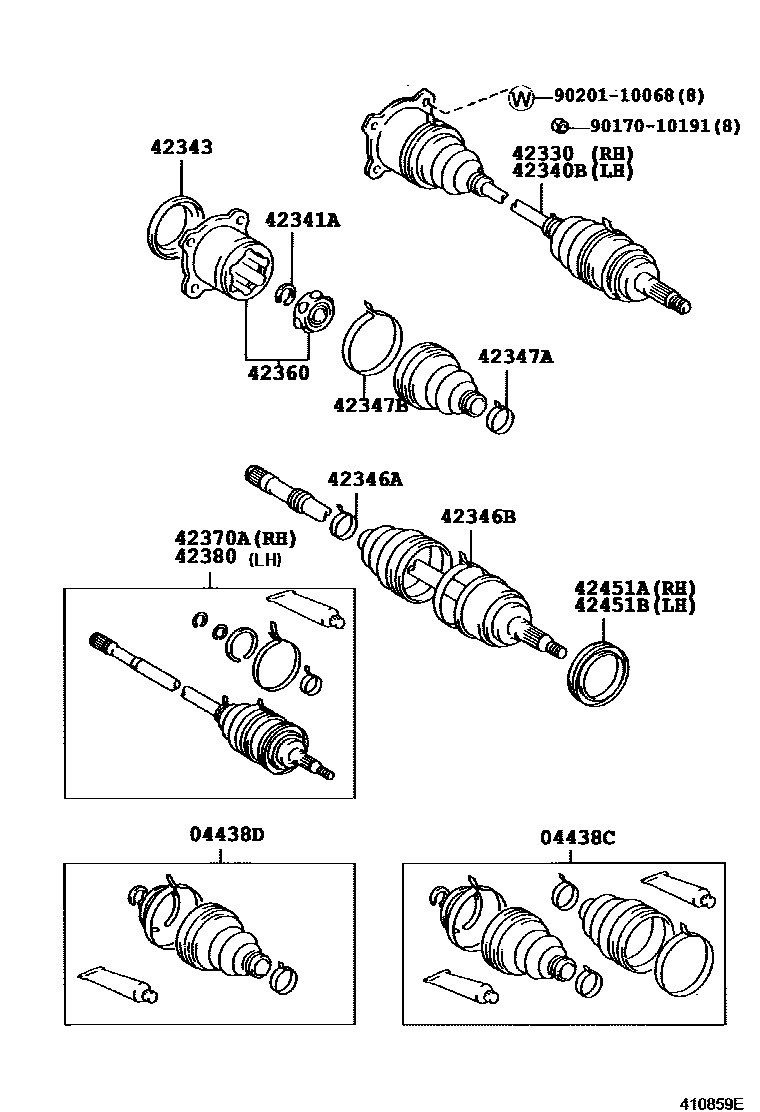

Parts diagram
04438CBOOT KIT, REAR DRIVE SHAFT
main04437-22120i199901-200001
main04437-30060i200107
main04437-53020i199901-199906
main04437-53021i199906-200107
04438DBOOT KIT, REAR DRIVE SHAFT INBOARD JOINT
main04437-22090i199901-200001
main04437-28021i199908-200107
main04437-30050i200107
main04437-53010i199901-199906
main04437-53011i199906-199908
42330SHAFT ASSY, REAR DRIVE, RH
main42330-22070i199901-200001
main42330-30120i200107
main42330-53010i199901-200107
42340BSHAFT ASSY, REAR DRIVE, LH
main42340-22150i199901-200001
main42340-30120i200107
main42340-53010i199901-200107
42341ARING, SNAP (FOR REAR DRIVE SHAFT)
main90520-23024i199901-200001
main90520-26028i199901-200107
42343COVER, OUTBOARD JOINT END
main42343-14010i199901-200001
42346ACLAMP (FOR REAR DRIVE SHAFT OUTBOARD JOINT BOOT)
main42345-14010i199901-200107
ID=35.75
main42345-30080i200107
ID=36.1
42346BCLAMP, NO. 2 (FOR RR DRIVE SHAFT OUTBOARD JOINT BOOT)
main42345-30070i200107
main90949-01339i199901-200107
main90949-01473i199901-200001
42347ACLAMP (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT)
main42345-14010i199901-200107
ID=35.75
main42345-30080i200107
ID=36.1
42347BCLAMP, NO.2 (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT)
main42345-14020i199901-200001
main42345-30010i199901-200107
main42345-30070i200107
42360JOINT ASSY, REAR DRIVE SHAFT INBOARD
main42360-22040i199901-200001
main42360-30012i199901-199906
main42360-30040i199906-200107
42370ASHAFT ASSY, REAR DRIVE OUTBOARD JOINT, RH
main42370-29195i199901-200001
main42370-39135i200107
main42370-59055i199901-199906
main42370-59056i199906-200107
42380SHAFT ASSY, REAR DRIVE OUTBOARD JOINT, LH
main42380-29095i199901-200001
main42380-39055i200107
main42380-59055i199901-199906
main42380-59056i199906-200107
42451ADEFLECTOR, REAR WHEEL BEARING DUST, NO.1 RH
main42453-50010i199901-200107
42451BDEFLECTOR, REAR WHEEL BEARING DUST, NO.1 LH
main42453-50010i199901-200107
9017010191
9020110068

17 parts on this diagram · 3 diagrams in section
