EPC Data

CYLINDER HEAD

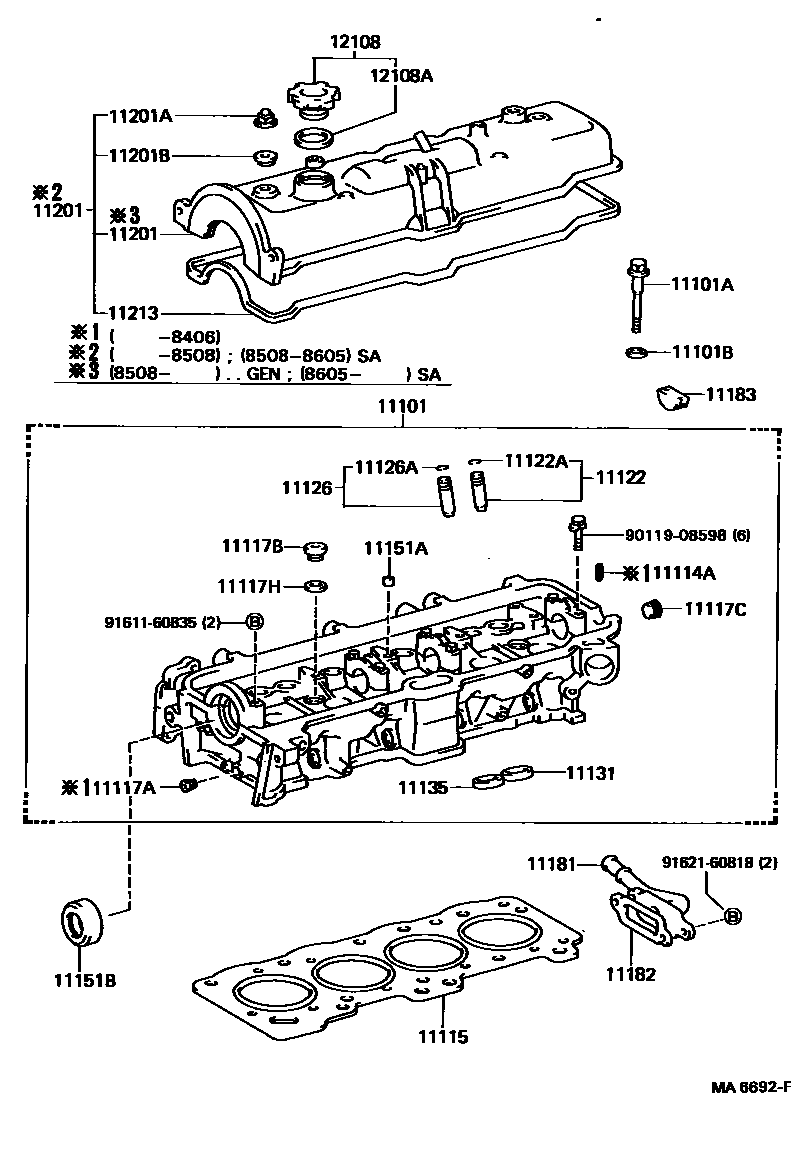

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-13011i198205-198707
main11101-13061i198205-198305
main11101-13062i198305-198707
main11101-15031i198305-198605
main11101-15080i198508-198707
main11101-19045i197908-198205
main11101-19105i197908-198108
main11101-19135i198108-198205
main11101-29228i197908-198104
main11101-29229i198008-198502
main11101-29278i197908-198008
main11101-29279i198008-198305
main11101-29295i197908-198105
main11101-29296i198105-198305
main11101-29355i197908-198104
main11101-29356i198008-198305
main11101-64010i198210-198301
main11101-64011i198301-198504
main11101-64012i198504-198508
main11101-64060i198508-198707
11101ABOLT(FOR CYLINDER HEAD SET)
main90072-70103i197908-198305
*12-1.25PX146-22
main90105-11011i198210-198508
*11-1.25PX123-30
main90105-11012i198210-198508
*11-1.25PX145-30
main90105-11018i198508-198707
*11-1.25PX123-51.5
main90105-11019i198508-198707
*11-1.25PX145-51.5
main90109-10025i198305-198707
main90910-02020i197908-198101
*10-1.25PX100-20
main90910-02069i198101-198707
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10005i197908-198707
main90201-10344i198305-198707
main90201-12222i197908-198707
11114APIN, STRAIGHT
main90250-06068i198210-198707
L=11,OD=6
main90254-03003i198305-198406
11115GASKET, CYLINDER HEAD
main11115-13010i197908-198108
main11115-13030i198108-198110
main11115-13031i198110-198707
main11115-16020i198305-198505
main11115-16050i198505-198707
main11115-26024i197908-198502
main11115-64010i198210-198307
main11115-64050i198307-198508
main11115-64070i198508-198707
main11115-88220i197908-198305
11117APLUG, W/HEAD TAPER SCREW, NO.1
main90072-33614i197908-198207
main90336-10002i198207-198305
main90341-18063i197908-198707
main90341-24090i197908-198502
main90344-51002i198305-198406
11117BPLUG, W/HEAD TAPER SCREW, NO.2
main90341-15045i197908-198707
main90341-20002i198305-198707
main90345-53007i197908-198406
W/O HEATER
11117CPLUG, W/HEAD TAPER SCREW, NO.3
main90344-54002i198305-198707
11117HGASKET(FOR WATER HOLE)
main90430-10204i198210-198707
PNC 11118A
main90430-12005i198210-198501
PNC 11118C
main90430-12010i198501-198707
PNC 11118C
main90430-20004i198305-198707
main90430-33133i198210-198707
PNC 11118B
11122BUSH, INTAKE VALVE GUIDE
main11122-15011i198602-198707
STD,STD
main11122-15020i198305-198602
STD,STD
main11122-24020i197908-198707
STD,STD
main11122-25021i197908-198502
STD,STD
main11122-64010i198501-198707
STD,STD
main11122-88250i197908-198305
STD
main11123-15011i198602-198707
O/S 0.05,O/S 0.05
main11123-15020i198305-198602
O/S 0.05,O/S 0.05
main11123-24020i197908-198707
O/S 0.05,O/S 0.05
main11123-25021i197908-198502
O/S 0.05,O/S 0.05
main11123-64010i198501-198707
O/S 0.05,O/S 0.05
main11126-24020i198210-198501
STD
main11127-24020i198210-198501
O/S 0.05
11122ARING, SHAFT SNAP (FOR VALVE GUIDE BUSH)
main90520-10001i198305-198602
main90520-12049i197908-198707
main90520-13092i197908-198305
11126BUSH, EXHAUST VALVE GUIDE
main11122-24020i198205-198707
STD,STD
main11122-88250i197908-198305
STD
main11123-24020i198205-198707
O/S 0.05,O/S 0.05
main11126-15011i198602-198707
STD,STD
main11126-15020i198305-198602
STD,STD
main11126-24020i197908-198501
STD
main11126-25021i197908-198502
STD,STD
main11126-64010i198504-198707
STD,STD
main11126-64020i198501-198504
STD
main11127-15011i198602-198707
O/S 0.05,O/S 0.05
main11127-15020i198305-198602
O/S 0.05,O/S 0.05
main11127-24020i197908-198501
O/S 0.05
main11127-25021i197908-198502
O/S 0.05,O/S 0.05
main11127-64010i198504-198707
O/S 0.05,O/S 0.05
main11127-64020i198501-198504
O/S 0.05
11126ARING, SHAFT SNAP(FOR VALVE GUIDE BUSH)
main90520-10001i198305-198602
main90520-12049i197908-198707
main90520-13092i197908-198305
11131SEAT, INTAKE VALVE
main11131-15020i198305-198707
STD,STD
main11131-24010i197908-198707
STD,STD
main11131-25010i197908-198502
STD,STD
main11131-26010i197908-198105
STD
main11131-26021i198105-198305
STD,STD
main11132-15020i198305-198707
O/S 0.03,O/S 0.03
main11132-24010i197908-198707
O/S 0.03,O/S 0.03
main11132-25010i197908-198502
O/S 0.03,O/S 0.03
main11132-26011i197908-198105
O/S 0.03
main11132-26021i198105-198305
O/S 0.03,O/S 0.03
11135SEAT, EXHAUST VALVE
main11135-13010i197908-198707
STD,STD
main11135-15020i198305-198707
STD,STD
main11135-25011i197908-198502
STD,STD
main11135-26012i197908-198105
STD
main11135-26021i198105-198305
STD,STD
main11136-13010i197908-198707
O/S 0.03,O/S 0.03
main11136-15020i198305-198707
O/S 0.03,O/S 0.03
main11136-25011i197908-198502
O/S 0.03,O/S 0.03
main11136-26011i197908-198105
O/S 0.03
main11136-26021i198105-198305
O/S 0.03,O/S 0.03
11151APIN, RING(FOR CAMSHAFT BEARING CAP SETTING)
main90253-11021i198305-198707
L=8,OD=11
11151BSEAL, OIL(FOR CAMSHAFT SETTING)
main90311-35003i198305-198308
main90311-35013i198308-198707
11181PLATE, CYLINDER HEAD, REAR
main11181-13020i198705-198707
main11181-15020i198305-198707
main11181-16010i198508-198707
main11181-24020i197908-198705
main11181-25010i197908-198502
main11181-64010i198210-198707
11182GASKET, CYLINDER HEAD REAR PLATE
main11182-15011i198305-198707
main11182-24010i197908-198707
main11182-25010i197908-198201
main11182-25011i198201-198502
main11182-64010i198210-198707
11183PLUG, SEMICIRCULAR
main11183-15010i198305-198707
main11183-64010i198210-198707
main11183-88210i197908-197911
main11183-88260i197911-198305
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-19026i197908-198707
main11201-29067i197908-197910
main11201-29069i197910-198305
main11201-29127i197908-198104
main11201-29128i198008-198502
main11201-69075i198210-198707
main11210-15040i198508-198707
main11210-19025i198305-198605
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main90176-08007i198305-198707
main94171-10800i197908-198707
11201BWASHER, SEAL(FOR CYLINDER HEAD COVER)
main90210-09001i198305-198707
main90210-09007i197908-198707
11213GASKET, CYLINDER HEAD COVER
main11213-15020i198305-198605
main11213-15040i198508-198707
main11213-22010i197908-198707
main11213-25011i197908-198104
main11213-25012i198008-198502
main11213-64020i198210-198707
main11213-88221i197908-197911
main11213-88260i197911-198305
12108CAP SUB-ASSY, OIL FILLER
main12108-49015i197908-198004
main12180-13010i197908-198502
main12180-13030i198508-198707
main12180-70010i198301-198604
12108AGASKET(FOR OIL FILLER CAP)
main90301-44049i197908-198004
main90430-37140i197908-198707
9011908598
9161160835
9162160818

29 parts on this diagram · 7 diagrams in section
