EPC Data

DISC WHEEL & WHEEL CAP

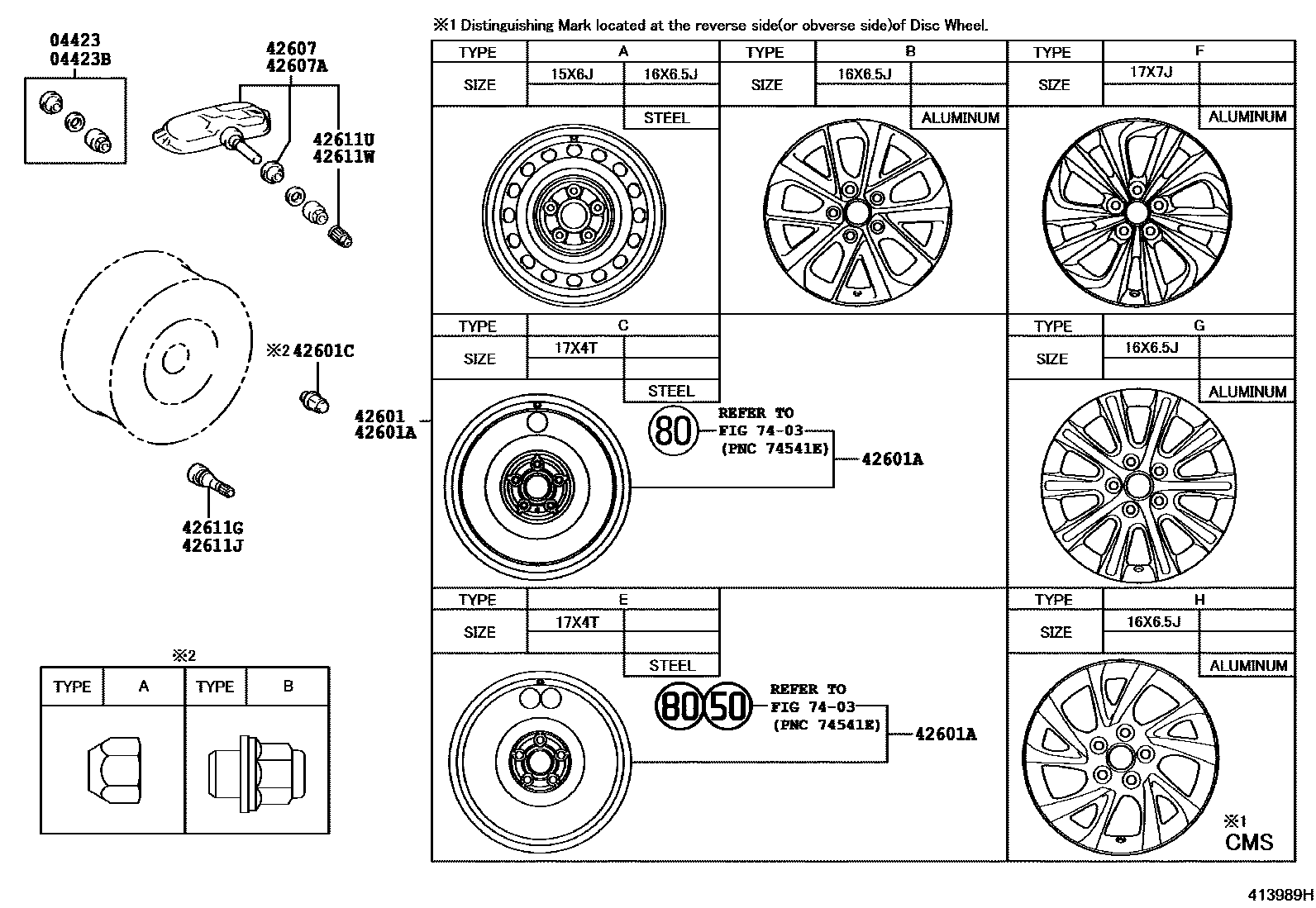

Parts diagram
04423FITTING KIT, TIRE PRESSURE MONITOR OR BALANCER VALVE
main04423-02010×4i201606-201808
04423BFITTING KIT, TIRE PRESSURE MONITOR OR BALANCER VALVE(SPARE)
main04423-02010i201306-201605
TIRE & DISC WHEEL-195/65R15 STEEL, W/O(START&STOP SYSTEM)&SPARE TIRE-GROUND TIRE(STEEL WHEEL)
42601WHEEL, DISC
main42611-02B90×4i201306-201605
15X6J, #,TYPE A:REFER ILLUST.
main42611-02E70×4i201606-201901
16X6.5J, #,TIRE & DISC WHEEL-205/55R16 6.5J,STEEL,TYPE A:REFER ILLUST.
main42611-02F10×4supersedes 42611-02E60i201606-201901
16X6.5J, #,TYPE A:REFER ILLUST.
main42611-02E90×4supersedes 42611-02E70i201505-201605
16X6.5J, #,TURKEY SPEC&TIRE & DISC WHEEL-205/55R16 6.5J ALUMI&SPARE TIRE-WITHOUT(REPAIR KIT ONLY),TYPE B:REFER ILLUST.
main42611-02F00×4i201505-201605
17X7J, #,TIRE & DISC WHEEL-215/45R17 7J ALUMI&SPARE TIRE-TEMPORARY(T125/70D17),TYPE F:REFER ILLUST.
main42611-02L80×4i201606-201901
16X6.5J, #,TIRE & DISC WHEEL-205/55R16 6.5J,ALUMI,GENERAL COUNTRIES,TYPE H:REFER ILLUST.
main42611-02L90×4i201606-201901
17X7J, #,TIRE & DISC WHEEL-215/45R17 7J,ALUMINUM,TYPE I:REFER ILLUST.
main42611-02S00×4i201701-201901
16X6.5J, #,TURKEY SPEC&TIRE & DISC WHEEL-205/55R16 6.5J,ALUMI,GENERAL COUNTRIES&SPARE TIRE-GROUND TIRE(STEEL WHEEL),TYPE J:REFER ILLUST.
main42611-12C70×4i201505-201605
15X6J, #,TURKEY SPEC&TIRE & DISC WHEEL-195/65R15 STEEL&SPARE TIRE-WITHOUT,TYPE A:REFER ILLUST.
main42611-YY310×4i201505-201605
16X6.5J, #,TURKEY SPEC&TIRE & DISC WHEEL-205/55R16 ATHENA(C&A) ECO&SPARE TIRE-TEMPORARY(T125/70D17),TYPE G:REFER ILLUST.
main4261A-YY040×4i201711-201901
16X6.5J, #,TIRE & DISC WHEEL-205/55R16 6.5J,ALUMINUM&SPARE TIRE-GROUND TIRE(ALUMINUM WHEEL),TYPE K:REFER ILLUST.
42601AWHEEL, DISC (FOR SPARE)
main42611-02E70supersedes 42611-02B90i201306-201605
16X6.5J, #,TIRE & DISC WHEEL-205/55R16 6.5J STEEL,GENERAL COUNTRIES,TYPE A:REFER ILLUST.
main42611-02F10supersedes 42611-02E60i201606-201901
16X6.5J, #,TYPE A:REFER ILLUST.
main42611-02E90i201505-201605
16X6.5J, #,NON-NEW MAC SPEC COUNTRY&TIRE & DISC WHEEL-205/55R16 6.5J ALUMI,GENERALCOUNTRIES&SPARE TIRE-GROUND TIRE(ALUMINUM WHEEL),TYPE B:REFER ILLUST.
main42611-02L80i201606-201901
16X6.5J, #,TIRE & DISC WHEEL-205/55R16 6.5J,ALUMI,GENERAL COUNTRIES&SPARE TIRE-GROUND TIRE(ALUMINUM WHEEL),TYPE H:REFER ILLUST.
main42611-02S00i201701-201901
16X6.5J, #,TIRE & DISC WHEEL-205/55R16 6.5J,ALUMI,GENERAL COUNTRIES&SPARE TIRE-GROUND TIRE(ALUMINUM WHEEL),TYPE J:REFER ILLUST.
main42611-0F090i201306-201404
17X4T,SPARE TIRE-TEMPORARY(T125/70D17),TYPE C:REFER ILLUST.
main42611-0F091i201606-201901
17X4T,SPARE TIRE-TEMPORARY(T125/70D17),TYPE E:REFER ILLUST.
main4261A-YY040i201711-201901
16X6.5J, #,TIRE & DISC WHEEL-205/55R16 6.5J,ALUMINUM&SPARE TIRE-GROUND TIRE(ALUMINUM WHEEL),TYPE K:REFER ILLUST.
42601CNUT, HUB (FOR AXLE)
main90942-01007×20i201606-201808
TYPE A:REFER ILLUST.
main90942-01033×20i201505-201605
LIGHT GRADE&TIRE & DISC WHEEL-205/55R16 ATHENA(C&A) GEN,TYPE B:REFER ILLUST.
42607VALVE SUB-ASSY, TIRE PRESSURE MONITOR
main42607-02030×4i201306-201407
SPARE TIRE-GROUND TIRE(ALUMINUM WHEEL)
main42607-02031×4i201408-201605
SPARE TIRE-GROUND TIRE(ALUMINUM WHEEL)
42607AVALVE SUB-ASSY, TIRE PRESSURE MONITOR (FOR SPARE)
main42607-02031supersedes 42607-02030i201408-201505
TIRE & DISC WHEEL-195/65R15 STEEL, W/O(START&STOP SYSTEM)&SPARE TIRE-GROUND TIRE(STEEL WHEEL)
42611GVALVE (FOR TUBELESS TIRE)
main90942-05009×4i201306-201605
SPARE TIRE-GROUND TIRE(ALUMINUM WHEEL)
42611JVALVE (FOR TUBELESS TIRE SPARE)
main90942-05009i201306-201605
SPARE TIRE-GROUND TIRE(ALUMINUM WHEEL)
42611UCAP, TIRE VALVE
main90942-W5001×4i201306-201605
SPARE TIRE-GROUND TIRE(ALUMINUM WHEEL)
42611WCAP, TIRE VALVE (FOR SPARE)
main90942-W5001i201306-201505
TIRE & DISC WHEEL-195/65R15 STEEL, W/O(START&STOP SYSTEM)&SPARE TIRE-GROUND TIRE(STEEL WHEEL)
7403

12 parts on this diagram · 3 diagrams in section
