REAR DOOR LOCK & HANDLE

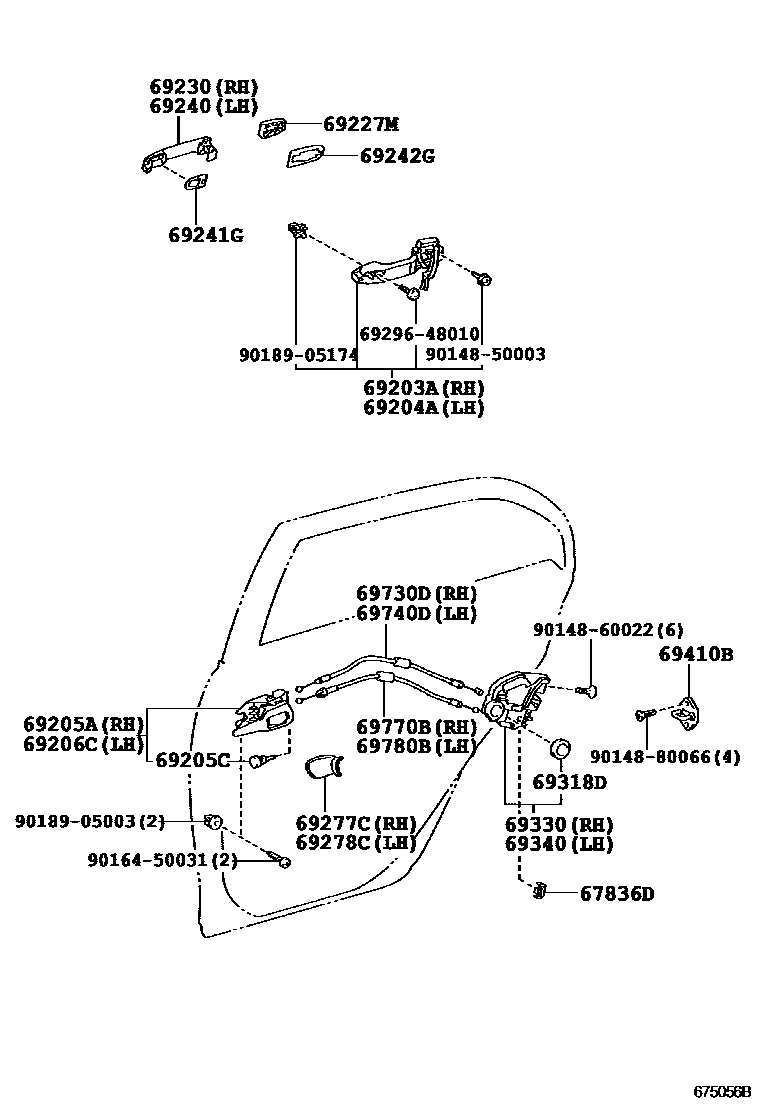

Parts diagram
67836DCOVER, REAR DOOR LOCK CHILD PROTECTION
main67836-12040i200611-201304
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-12110i200611-201304
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-12110i200611-201304
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-12220-B4i200611-201004
SILVER,TRIM1#
main69205-12220-B4i200611-201004
SILVER,TRIM1#,4#
main69205-12220-B6i201004-201304
ORNAMENT SILVER,TRIM1#,4#
main69205-12220-B6i201004-201304
ORNAMENT SILVER,TRIM1#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04027i200611-201304
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-12220-B4i200611-201004
SILVER,TRIM1#
main69206-12220-B4i200611-201004
SILVER,TRIM1#,4#
main69206-12220-B6i201004-201304
ORNAMENT SILVER,TRIM1#
main69206-12220-B6i201004-201304
ORNAMENT SILVER,TRIM1#,4#
69227MCOVER, REAR DOOR OUTSIDE HANDLE
main69227-42060i200611-201304
BLACK MATERIAL
main69227-42070-A3i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER WHITE 2,040
main69227-42070-A3i200611-201304
SUPER WHITE 2,040
main69227-42070-A3i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER WHITE 2,040
main69227-42070-C2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLACK MC.,209
main69227-42070-C2i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLACK MC.,209
main69227-42070-C2i200611-201304
BLACK MC.,209
main69227-42070-D1i200611-201004
SUPER RED II,3E5
main69227-42070-D1i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER RED II,3E5
main69227-42070-D1i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER RED II,3E5
main69227-42070-P5i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),GRAY ME.,1G3
main69227-42070-P5i200611-201304
GRAY ME.,1G3
main69227-42070-P5i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),GRAY ME.,1G3
main69227-42070-P6i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SILVER ME.,1F7
main69227-42070-P6i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SILVER ME.,1F7
main69227-42070-P6i200611-201304
SILVER ME.,1F7
main69227-42070-R2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1
main69227-42070-R2i200611-201304
LT.BLUE M.M.,8S1
main69227-42070-R2i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1
main69227-42070-R8i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6
main69227-42070-R8i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6
main69227-42070-R8i200611-201304
DK.BLUE MC.,8S6
main69227-42070-V0i200611-201004
DK.BLUE ME.,8T8
main69227-42070-V0i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8
main69227-42070-V0i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8
main69227-42070-V2i201004-201304
BLUE ME.,8T7
main69227-42070-V2i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLUE ME.,8T7
main69227-42070-V2i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8T7
main69227-42070-V5i201004-201304
BLUE ME.,8U6
main69227-42070-V5i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8U6
main69227-42070-X4i200611-201304
RED M.M.,3R3
main69227-42070-X4i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),RED M.M.,3R3
main69227-42070-X4i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),RED M.M.,3R3
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-12220-A0i200611-201304
SUPER WHITE 2,040
main69211-12220-A0i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER WHITE 2,040
main69211-12220-A0i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER WHITE 2,040
main69211-12220-C2i200611-201304
BLACK MC.,209
main69211-12220-C2i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLACK MC.,209
main69211-12220-C2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLACK MC.,209
main69211-12220-D0i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER RED II,3E5
main69211-12220-D0i200611-201004
SUPER RED II,3E5
main69211-12220-D0i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER RED II,3E5
main69211-12220-P5i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),GRAY ME.,1G3
main69211-12220-P5i200611-201304
GRAY ME.,1G3
main69211-12220-P5i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),GRAY ME.,1G3
main69211-12220-P6i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SILVER ME.,1F7
main69211-12220-P6i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SILVER ME.,1F7
main69211-12220-P6i200611-201304
SILVER ME.,1F7
main69211-12220-R2i200611-201304
LT.BLUE M.M.,8S1
main69211-12220-R2i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1
main69211-12220-R2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1
main69211-12220-R8i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6
main69211-12220-R8i200611-201304
DK.BLUE MC.,8S6
main69211-12220-R8i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6
main69211-12220-V0i200611-201004
DK.BLUE ME.,8T8
main69211-12220-V0i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8
main69211-12220-V0i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8
main69211-12220-V2i201004-201304
BLUE ME.,8T7
main69211-12220-V2i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8T7
main69211-12220-V2i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLUE ME.,8T7
main69211-12220-V4i201004-201304
BLUE ME.,8U6
main69211-12220-V4i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8U6
main69211-12220-X4i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),RED M.M.,3R3
main69211-12220-X4i200611-201304
RED M.M.,3R3
main69211-12220-X4i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),RED M.M.,3R3
main69211-42010i200611-201304
NO PAINT REQ.
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-12220-A0i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER WHITE 2,040
main69211-12220-A0i200611-201304
SUPER WHITE 2,040
main69211-12220-A0i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER WHITE 2,040
main69211-12220-C2i200611-201304
BLACK MC.,209
main69211-12220-C2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLACK MC.,209
main69211-12220-C2i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLACK MC.,209
main69211-12220-D0i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER RED II,3E5
main69211-12220-D0i200611-201004
SUPER RED II,3E5
main69211-12220-D0i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER RED II,3E5
main69211-12220-P5i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),GRAY ME.,1G3
main69211-12220-P5i200611-201304
GRAY ME.,1G3
main69211-12220-P5i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),GRAY ME.,1G3
main69211-12220-P6i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SILVER ME.,1F7
main69211-12220-P6i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SILVER ME.,1F7
main69211-12220-P6i200611-201304
SILVER ME.,1F7
main69211-12220-R2i200611-201304
LT.BLUE M.M.,8S1
main69211-12220-R2i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1
main69211-12220-R2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1
main69211-12220-R8i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6
main69211-12220-R8i200611-201304
DK.BLUE MC.,8S6
main69211-12220-R8i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6
main69211-12220-V0i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8
main69211-12220-V0i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8
main69211-12220-V0i200611-201004
DK.BLUE ME.,8T8
main69211-12220-V2i201004-201304
BLUE ME.,8T7
main69211-12220-V2i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8T7
main69211-12220-V2i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLUE ME.,8T7
main69211-12220-V4i201004-201304
BLUE ME.,8U6
main69211-12220-V4i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8U6
main69211-12220-X4i200611-201304
RED M.M.,3R3
main69211-12220-X4i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),RED M.M.,3R3
main69211-12220-X4i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),RED M.M.,3R3
main69211-42010i200611-201304
NO PAINT REQ.
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-48020i200611-201304
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-42010i200611-200709
main69242-52020i200710-201304
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69277-12140-B0i200611-201304
DK.GRAY,TRIM1#
main69277-12140-E0i200611-201304
GREGE,TRIM4#
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69278-12140-B0i200611-201304
DK.GRAY,TRIM1#
main69278-12140-E0i200611-201304
GREGE,TRIM4#
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i200611-201304
69330LOCK ASSY, REAR DOOR, RH
main69050-42020i200611-200612
main69050-42021i200612-201304
69340LOCK ASSY, REAR DOOR, LH
main69060-42020i200611-200612
main69060-42021i200612-201304
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-33010i200611-201304
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-12100i200611-201304
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-12100i200611-201304
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-12210i200611-201304
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-12210i200611-201304
6929648010SCREW, DOOR INSIDE HANDLE
9014850003
9014860022
9014880066
9016450031
9018905003
9018905174

28 parts on this diagram · 1 diagram in section
