FRONT DOOR LOCK & HANDLE

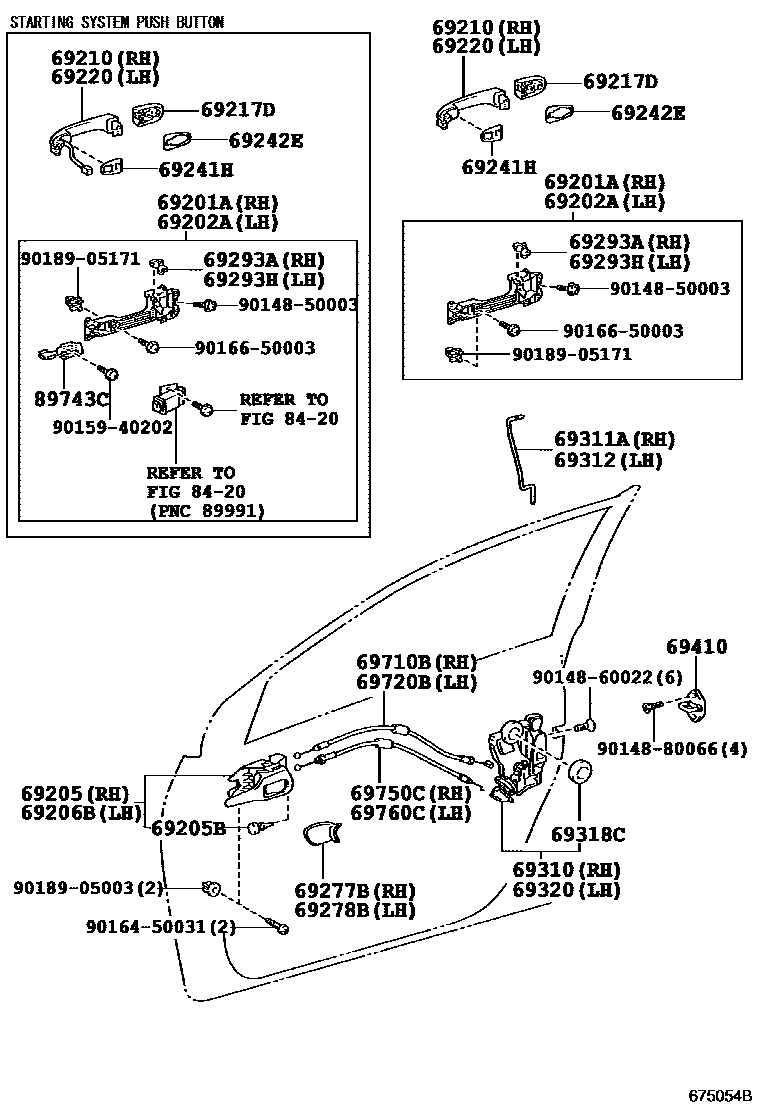

Parts diagram
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-52040i200611-201304
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-52020i200611-201304
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-12220-B4i200611-201004
SILVER,TRIM1#
main69205-12220-B4i200611-201004
SILVER,TRIM1#,4#
main69205-12220-B6i201004-201304
ORNAMENT SILVER,TRIM1#
main69205-12220-B6i201004-201304
ORNAMENT SILVER,TRIM1#,4#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04027i200611-201304
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-12220-B4i200611-201004
SILVER,TRIM1#
main69206-12220-B4i200611-201004
SILVER,TRIM1#,4#
main69206-12220-B6i201004-201304
ORNAMENT SILVER,TRIM1#
main69206-12220-B6i201004-201304
ORNAMENT SILVER,TRIM1#,4#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69211-12220-A0i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER WHITE 2,040
main69211-12220-A0i200611-201304
SUPER WHITE 2,040
main69211-12220-A0i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER WHITE 2,040
main69211-12220-C2i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLACK MC.,209
main69211-12220-C2i200611-201304
BLACK MC.,209
main69211-12220-C2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLACK MC.,209
main69211-12220-D0i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER RED II,3E5
main69211-12220-D0i200611-201004
SUPER RED II,3E5
main69211-12220-D0i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER RED II,3E5
main69211-12220-P5i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),GRAY ME.,1G3
main69211-12220-P5i200611-201304
GRAY ME.,1G3
main69211-12220-P5i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),GRAY ME.,1G3
main69211-12220-P6i200611-201304
SILVER ME.,1F7
main69211-12220-P6i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SILVER ME.,1F7
main69211-12220-P6i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SILVER ME.,1F7
main69211-12220-R2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1
main69211-12220-R2i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1
main69211-12220-R2i200611-201304
LT.BLUE M.M.,8S1
main69211-12220-R8i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6
main69211-12220-R8i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6
main69211-12220-R8i200611-201304
DK.BLUE MC.,8S6
main69211-12220-V0i200611-201004
DK.BLUE ME.,8T8
main69211-12220-V0i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8
main69211-12220-V0i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8
main69211-12220-V2i201004-201304
BLUE ME.,8T7
main69211-12220-V2i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLUE ME.,8T7
main69211-12220-V2i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8T7
main69211-12220-V4i201004-201304
BLUE ME.,8U6
main69211-12220-V4i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8U6
main69211-12220-X4i200611-201304
RED M.M.,3R3
main69211-12220-X4i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),RED M.M.,3R3
main69211-12220-X4i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),RED M.M.,3R3
main69211-42010i200611-201304
NO PAINT REQ.
69217DCOVER, FRONT DOOR OUTSIDE HANDLE
main69217-12030i200611-201304
BLACK MATERIAL,PASSENGER SIDE
main69217-12040-A0i200611-201304
SUPER WHITE 2,040,PASSENGER SIDE
main69217-12040-A0i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER WHITE 2,040,PASSENGER SIDE
main69217-12040-C2i200611-201304
BLACK MC.,209,PASSENGER SIDE
main69217-12040-C2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLACK MC.,209,PASSENGERSIDE
main69217-12040-D0i200611-201004
SUPER RED II,3E5,PASSENGER SIDE
main69217-12040-D0i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER RED II,3E5,PASSENGER SIDE
main69217-12040-D9i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),RED M.M.,3R3,PASSENGERSIDE
main69217-12040-D9i200611-201304
RED M.M.,3R3,PASSENGER SIDE
main69217-12040-J9i200611-201304
LT.BLUE M.M.,8S1,PASSENGER SIDE
main69217-12040-J9i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1,PASSENGER SIDE
main69217-12040-P0i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),GRAY ME.,1G3,PASSENGERSIDE
main69217-12040-P0i200611-201304
GRAY ME.,1G3,PASSENGER SIDE
main69217-12040-P1i200611-201304
SILVER ME.,1F7,PASSENGER SIDE
main69217-12040-P1i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SILVER ME.,1F7,PASSENGER SIDE
main69217-12040-R5i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6,PASSENGER SIDE
main69217-12040-R5i200611-201304
DK.BLUE MC.,8S6,PASSENGER SIDE
main69217-12040-R8i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8,PASSENGER SIDE
main69217-12040-R8i200611-201004
DK.BLUE ME.,8T8,PASSENGER SIDE
main69217-12040-V1i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8T7,PASSENGERSIDE
main69217-12040-V1i201004-201304
BLUE ME.,8T7,PASSENGER SIDE
main69217-12040-V5i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8U6,PASSENGERSIDE
main69217-12040-V5i201004-201304
BLUE ME.,8U6,PASSENGER SIDE
main69217-42010i200611-201304
BLACK MATERIAL,WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BLACK,WITH(PASSENGERKEY CYLINDER)
main69217-42010i200611-201304
BLACK MATERIAL,DRIVER SIDE
main69217-42020-A3i200611-201304
SUPER WHITE 2,040,DRIVER SIDE
main69217-42020-A3i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER WHITE 2,040,DRIVER SIDE
main69217-42020-A3i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER WHITE 2,040
main69217-42020-C2i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLACK MC.,209
main69217-42020-C2i200611-201304
BLACK MC.,209,DRIVER SIDE
main69217-42020-C2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLACK MC.,209,DRIVER SIDE
main69217-42020-D1i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER RED II,3E5,DRIVERSIDE
main69217-42020-D1i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER RED II,3E5
main69217-42020-D1i200611-201004
SUPER RED II,3E5,DRIVER SIDE
main69217-42020-P5i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),GRAY ME.,1G3
main69217-42020-P5i200611-201304
GRAY ME.,1G3,DRIVER SIDE
main69217-42020-P5i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),GRAY ME.,1G3,DRIVER SIDE
main69217-42020-P6i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SILVER ME.,1F7,DRIVER SIDE
main69217-42020-P6i200611-201304
SILVER ME.,1F7,DRIVER SIDE
main69217-42020-P6i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SILVER ME.,1F7
main69217-42020-R4i200611-201304
LT.BLUE M.M.,8S1,DRIVER SIDE
main69217-42020-R4i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1,DRIVERSIDE
main69217-42020-R4i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1
main69217-42020-R9i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6,DRIVERSIDE
main69217-42020-R9i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6
main69217-42020-R9i200611-201304
DK.BLUE MC.,8S6,DRIVER SIDE
main69217-42020-V1i200611-201004
DK.BLUE ME.,8T8,DRIVER SIDE
main69217-42020-V1i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8,DRIVERSIDE
main69217-42020-V1i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8
main69217-42020-V4i201004-201304
BLUE ME.,8T7,DRIVER SIDE
main69217-42020-V4i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8T7,DRIVER SIDE
main69217-42020-V4i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLUE ME.,8T7
main69217-42020-V7i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8U6,DRIVER SIDE
main69217-42020-V7i201004-201304
BLUE ME.,8U6,DRIVER SIDE
main69217-42020-X4i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),RED M.M.,3R3,DRIVER SIDE
main69217-42020-X4i200611-201304
RED M.M.,3R3,DRIVER SIDE
main69217-42020-X4i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),RED M.M.,3R3
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69211-12220-A0i200611-201304
SUPER WHITE 2,040
main69211-12220-A0i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER WHITE 2,040
main69211-12220-A0i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER WHITE 2,040
main69211-12220-C2i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLACK MC.,209
main69211-12220-C2i200611-201304
BLACK MC.,209
main69211-12220-C2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLACK MC.,209
main69211-12220-D0i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SUPER RED II,3E5
main69211-12220-D0i200611-201004
SUPER RED II,3E5
main69211-12220-D0i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SUPER RED II,3E5
main69211-12220-P5i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),GRAY ME.,1G3
main69211-12220-P5i200611-201304
GRAY ME.,1G3
main69211-12220-P5i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),GRAY ME.,1G3
main69211-12220-P6i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),SILVER ME.,1F7
main69211-12220-P6i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),SILVER ME.,1F7
main69211-12220-P6i200611-201304
SILVER ME.,1F7
main69211-12220-R2i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1
main69211-12220-R2i200611-201304
LT.BLUE M.M.,8S1
main69211-12220-R2i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),LT.BLUE M.M.,8S1
main69211-12220-R8i200611-201304
DK.BLUE MC.,8S6
main69211-12220-R8i200611-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6
main69211-12220-R8i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE MC.,8S6
main69211-12220-V0i200611-201004
DK.BLUE ME.,8T8
main69211-12220-V0i200611-201004
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8
main69211-12220-V0i200611-201004
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),DK.BLUE ME.,8T8
main69211-12220-V2i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8T7
main69211-12220-V2i201004-201304
BLUE ME.,8T7
main69211-12220-V2i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),BLUE ME.,8T7
main69211-12220-V4i201004-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),BLUE ME.,8U6
main69211-12220-V4i201004-201304
BLUE ME.,8U6
main69211-12220-X4i200611-201304
RED M.M.,3R3
main69211-12220-X4i200611-201304
DOOR OUTSIDE HANDLE-BODY COLOR,W/O(PASSENGER KEY CYLINDER),RED M.M.,3R3
main69211-12220-X4i201004-201304
WIRELESS DOOR LOCK-WITHOUT&DOOR OUTSIDE HANDLE-BODY COLOR,WITH(PASSENGER KEY CYLINDER),RED M.M.,3R3
main69211-42010i200611-201304
NO PAINT REQ.
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-42020i200611-201304
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-42010i200611-200709
main69242-52020i200710-201304
69277BBEZEL, FRONT DOOR INSIDE HANDLE, RH
main69277-12140-B0i200611-201304
DK.GRAY,TRIM1#
main69277-12140-E0i200611-201304
GREGE,TRIM4#
69278BBEZEL, FRONT DOOR INSIDE HANDLE, LH
main69278-12140-B0i200611-201304
DK.GRAY,TRIM1#
main69278-12140-E0i200611-201304
GREGE,TRIM4#
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
main69293-12030i200611-201304
69293HSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i200611-201304
69310LOCK ASSY, FRONT DOOR, RH
main69030-12490i200611-201304
main69030-42210i200611-201002
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-12160i200611-201304
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-12160i200611-201304
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i200611-201304
69320LOCK ASSY, FRONT DOOR, LH
main69040-12490i200611-201002
main69040-42240i200611-200612
main69040-42241i200612-201304
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-33010i200611-201304
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-12120i200611-201304
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-12120i200611-201304
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-12150i200611-201304
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69750-12150i200611-201304
8420
89743CBRACKET, ELECTRICAL KEY WIRE HARNESS
9014850003
9014860022
9014880066
9015940202
9016450031
9016650003
9018905003
9018905171

34 parts on this diagram · 1 diagram in section
