REAR DOOR LOCK & HANDLE

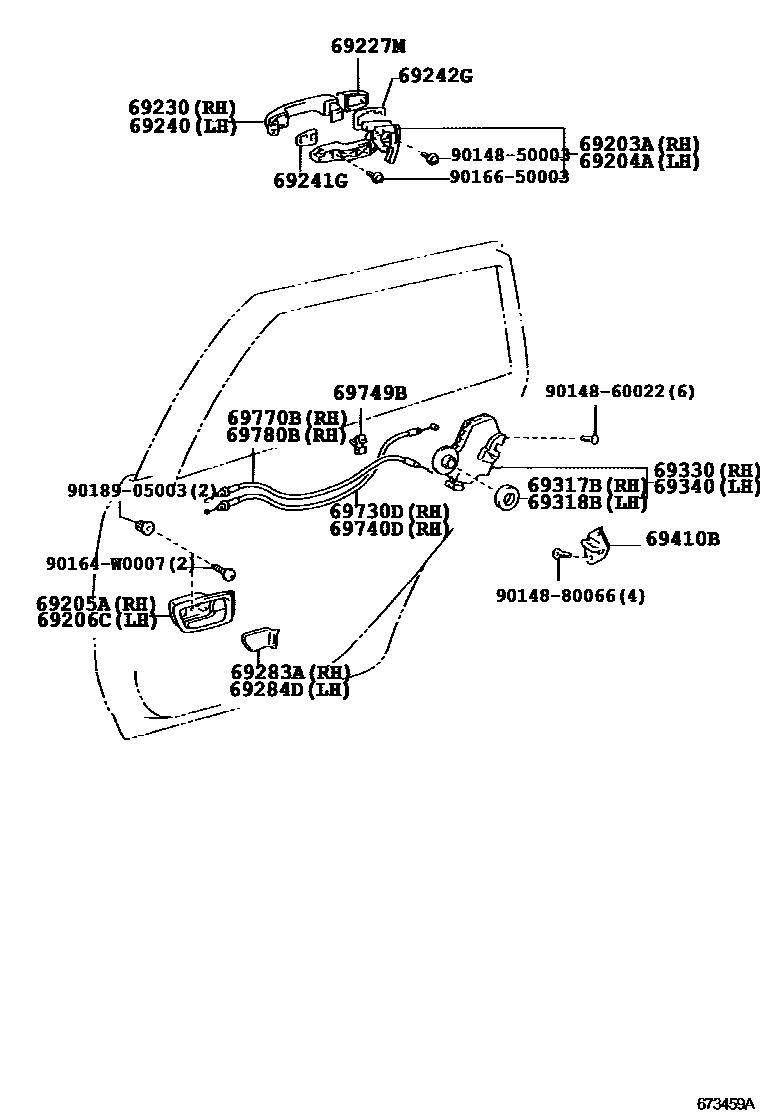

Parts diagram
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-02060i200402-200405
main69203-02090i200406-200705
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-02060i200402-200405
main69204-02090i200406-200705
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-0F010-B0i200402-200902
DK.GRAY,TRIM1#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-0F010-B0i200402-200902
DK.GRAY,TRIM1#
69227MCOVER, REAR DOOR OUTSIDE HANDLE
main69227-02901i200402-200705
LESS COLOR
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-05903i200402-200705
PAINT REQ.
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-05903i200402-200705
PAINT REQ.
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-02040i200402-200705
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-02040i200402-200806
main69242-52020i200807
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-0F010-B0i200402-200902
DK.GRAY,TRIM1#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-0F010-B0i200402-200902
DK.GRAY,TRIM1#
69317BSEAL, REAR DOOR LOCK HOLE, RH
main69318-51010i200402-200705
69318BSEAL, REAR DOOR LOCK HOLE, LH
main69318-51010i200402-200705
69330LOCK ASSY, REAR DOOR, RH
main69050-0F010i200402-200501
main69050-0F011i200502-200705
69340LOCK ASSY, REAR DOOR, LH
main69060-0F010i200402-200501
main69060-0F011i200502-200705
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-33010i200402-200705
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-0F010i200402-200705
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-0F010i200402-200705
69749BCLAMP, REAR DOOR LOCK LINK
main69749-32040i200402-200705
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-0F010i200402-200705
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69780-0F010i200402-200705
9014850003
9014860022
9014880066
90164W0007
9016650003
9018905003

27 parts on this diagram · 1 diagram in section
