AIR CLEANER

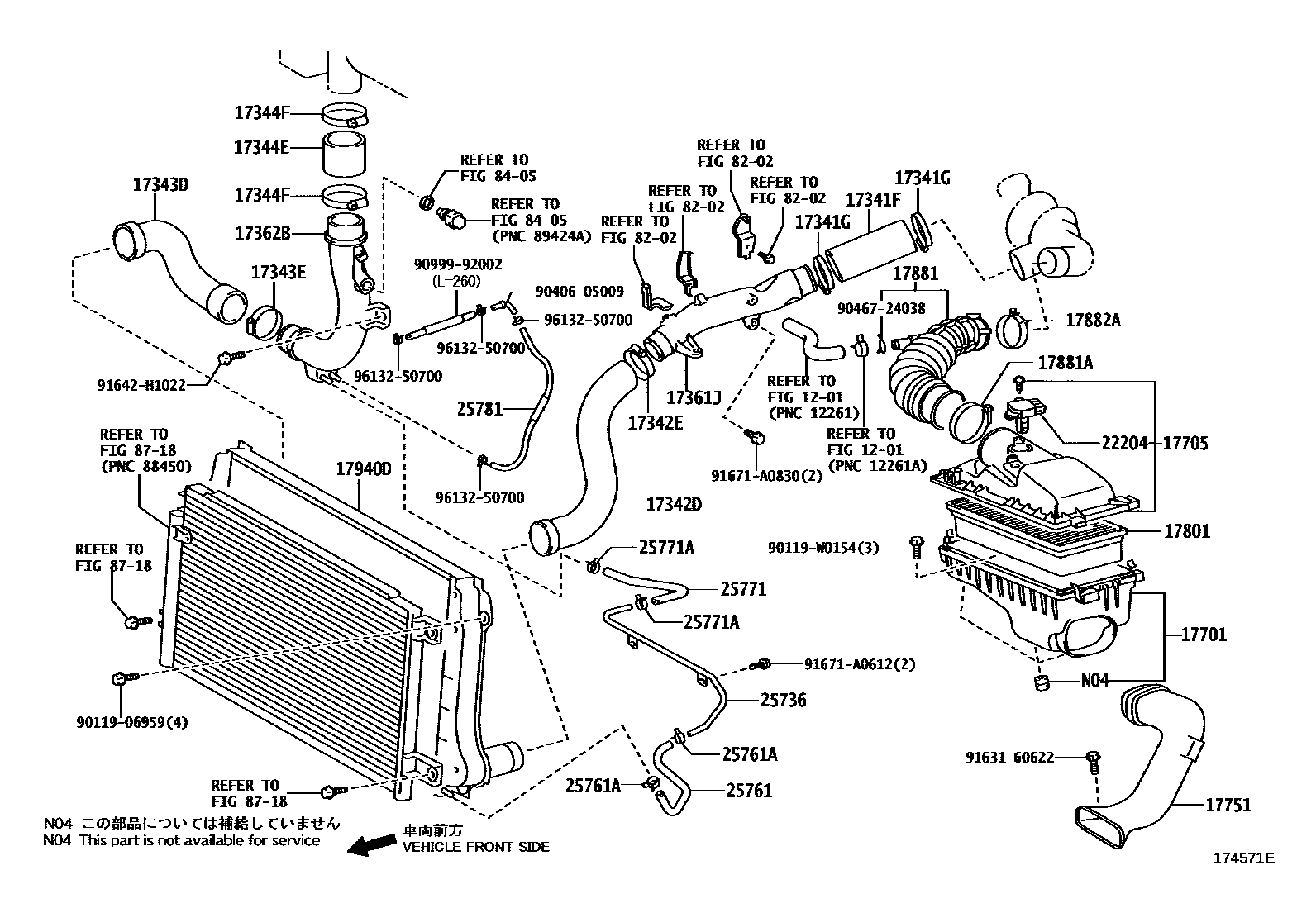

Parts diagram
1201VENTILATION HOSE
17341FHOSE, AIR, NO.1
main17341-26080i200508-200705
main17341-26081i200803
17341GCLAMP OR CLIP(FOR AIR HOSE, NO.1)
main90460-65012×2i200508-200705
17342DHOSE, AIR, NO.2
main17342-26070i200508-200608
main17342-26071i200609-200610
main17342-26072i200610-200705
main17342-27050i200402-200508
17342ECLAMP OR CLIP(FOR AIR HOSE, NO.2)
main90460-65012i200402-200508
main90460-67008i200508-200705
17343DHOSE, AIR, NO.3
main17343-26021i200508-200609
main17343-26022i200610-200705
main17343-26023i200710
main17343-27030i200402-200508
17343ECLAMP, HOSE(FOR AIR HOSE, NO.3)
main90460-73011i200508-200705
17344EHOSE, AIR, NO.4
main17344-0G010i200402-200508
main17344-0R010i200508-200701
17344FCLAMP, HOSE(FOR AIR HOSE, NO.4)
main90460-77002×2i200705
17361JTUBE, AIR, NO.1
main17361-26020i200508-200705
main17361-27070i200402-200508
17362BTUBE, AIR, NO.2
main17362-0R010i200508-200701
main17362-0R011i200705
main17362-27050i200402-200508
17701CASE SUB-ASSY, AIR CLEANER
main17701-0D041i200705
main17701-0G010i200402-200508
main17701-0R010i200508-200705
17705CAP SUB-ASSY, AIR CLEANER
main17705-0D041i200705
main17705-0R010i200705-200712
main17705-0R011i200801-200804
main17705-0R012i200805
main17735-0G011i200402-200508
17751INLET, AIR CLEANER, NO.1
main17751-0D120i200402-200705
main17751-0D130i200402-200705
main17751-0G020i200402-200403
main17751-0N010i200404-200508
main17751-0R010i200705
17801ELEMENT SUB-ASSY, AIR CLEANER FILTER
main17801-0D010i200402-200601
main17801-0D011i200602-200705
main17801-0G010i200402-200508
main17801-0R010i200508-200705
main17801-22020i200705
(J)
17881HOSE, AIR CLEANER, NO.1
main17880-0G021i200402-200508
main17880-0R010i200705
main17881-22120i200402-200705
main17881-22130i200402-200705
17881ACLAMP(FOR AIR CLEANER HOSE, NO.1)
main90080-46311i200402-200508
NO.1
main90466-54002i200402-200508
NO.2
main96111-10670i200402-200705
NO.2
main96111-10750i200402-200705
NO.2
main96111-10800i200402-200705
NO.1
main96111-10880i200705
17882ACLAMP(FOR AIR CLEANER HOSE, NO.2)
main90466-62002i200508-200705
17940DINTERCOOLER ASSY
main17940-0G010i200402-200508
main17940-0R010i200508-200705
22204METER SUB-ASSY, INTAKE AIR FLOW
main22204-0J010i200705
main22204-0N010i200705-200801
main22204-27010i200402-200508
main22204-30010i200801-200804
25736PIPE, VACUUM TRANSMITTING, NO.1
main25736-26010i200508-200705
25761HOSE, VACCUM TRANSMITTING, NO.1
main25761-26010i200705
25761ACLIP(VACCUM TRANSMITTING HOSE NO.1)
main96132-50700×2i200508-200705
25771HOSE, VACCUM TRANSMITTING, NO.2
main25771-26010i200508-200705
25771ACLIP(VACCUM TRANSMITTING HOSE NO.2)
main96132-50700×2i200508-200705
25781HOSE, VACUUM TRANSMITTING, NO.3
main25781-26010i200508-200705
8202WIRING & CLAMP
8405ELECTRONIC CONTROLED DIESEL (ECD)
8718HEATING & AIR CONDITIONING - COOLER PIPING
9011906959
90119W0154
9040605009
9046724038
9099992002
9163160622
91642H1022
91671A0612
91671A0830
9613250700

39 parts on this diagram · 4 diagrams in section
