MOUNTING

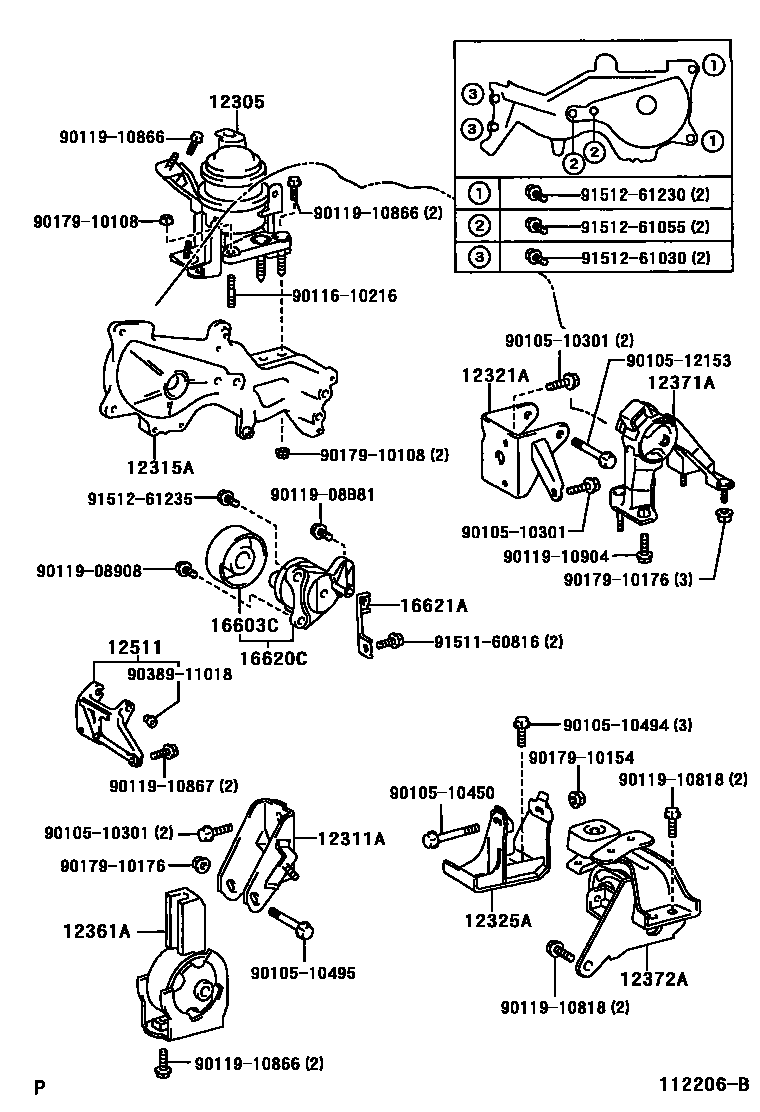

Parts diagram
12305INSULATOR SUB-ASSY, ENGINE MOUNTING, RH
main12305-22150i200109-200206
main12305-22200i200206-200210
main12305-27020i200110-200401
12311ABRACKET, ENGINE MOUNTING, FRONT(FOR TRANSVERSE ENGINE)
main12311-22110i200109-200401
main12311-22170i200112-200401
main12311-27020i200110-200401
12315ABRACKET, ENGINE MOUNTING, RH(FOR TRANSVERSE ENGINE)
main12315-22050i200109-200401
main12315-27030i200110-200401
12321ABRACKET, ENGINE MOUNTING, REAR(FOR TRANSVERSE ENGINE)
main12321-22110i200109-200401
main12321-22130i200109-200401
main12321-27030i200110-200401
12325ABRACKET, ENGINE MOUNTING, LH(FOR TRANSVERSE ENGINE)
main12325-22090i200109-200112
main12325-22110i200109-200401
main12325-22200i200112-200401
main12325-27020i200110-200401
12361AINSULATOR, ENGINE MOUNTING, FRONT(FOR TRANSVERSE ENGINE)
main12361-22080i200109-200401
main12361-22090i200109-200401
main12361-27030i200110-200401
12371AINSULATOR, ENGINE MOUNTING, REAR
main12371-22140i200109-200401
main12371-22170i200109-200401
main12371-27020i200110-200401
12372AINSULATOR, ENGINE MOUNTING, LH(FOR TRANSVERSE ENGINE)
main12372-21070i200109-200401
main12372-22100i200109-200401
main12372-27020i200110-200401
12511BRACKET, ALTERNATOR, NO.1
main12511-27010i200110-200401
16603CPULLEY SUB-ASSY, IDLER
main16603-27010i200110-200401
16620CTENSIONER ASSY, V-RIBBED BELT
main16620-27020i200110-200401
16621ABRACKET, V-RIBBED BELT TENSIONER
main16621-27010i200110-200401
9010510301
9010510450
9010510494
9010510495
9010512153
9011610216
9011908908
9011908B81
9011910818
9011910866
9011910867
9011910904
9017910108
9017910154
9017910176
9038911018
9151160816
9151261030
9151261055
9151261230
9151261235

33 parts on this diagram · 3 diagrams in section
