ALTERNATOR

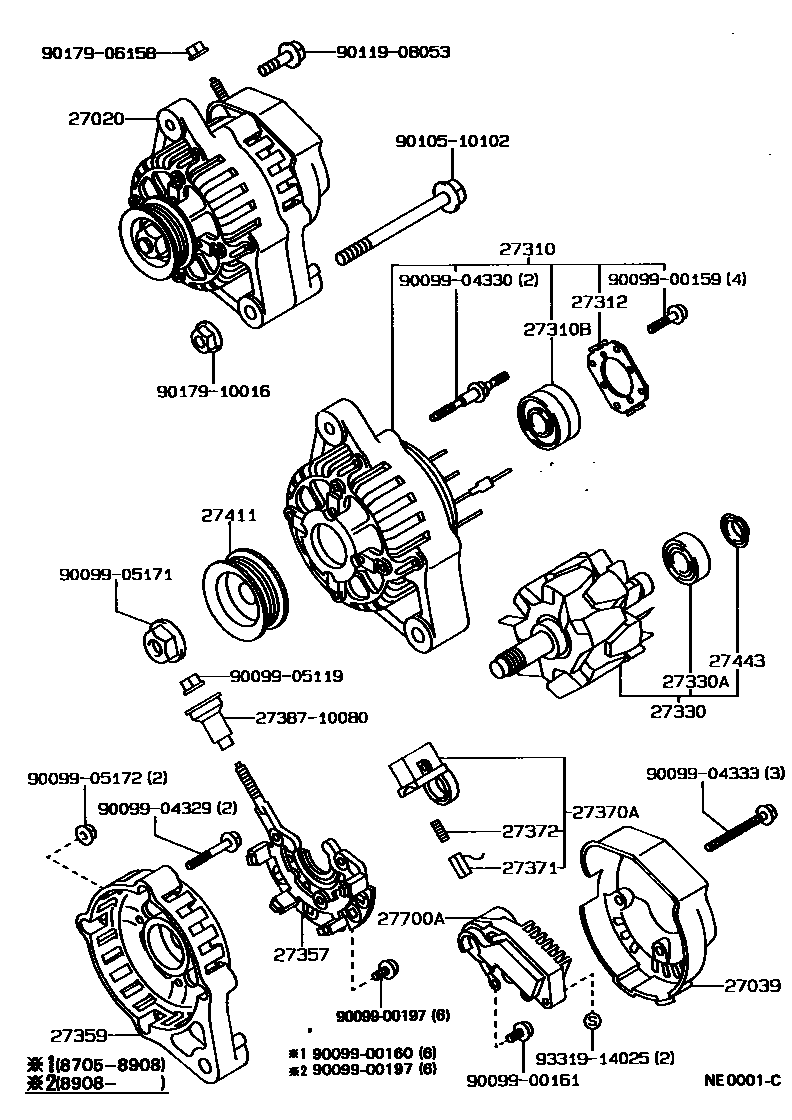

Parts diagram
27020ALTERNATOR ASSY
main27020-64180i198705-198905
12V 60A
main27020-64210i198905-199101
12V 60A
main27020-64221i199101-199206
12V 60A
main27060-10061i198908-199103
12V 60A
main27060-10080i198705-198908
12V 50A
main27060-10100i199108-199206
12V 50A
main27060-11030i199103-199206
12V 70A
main27060-11080i198908-199108
12V 50A
main27060-16151i198705-198908
12V 60A
main27060-16160i198705-198908
12V 60A
main27060-16170i198908-199206
12V 70A
main27060-16180i198908-199211
12V 70A
27039COVER, ALTERNATOR REAR END
main27039-15170i199109-199206
main27039-72010i198705-199211
main27039-72110i198908-199103
main27039-72150i198705-199206
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-10021i198908-199103
main27310-10090i198705-199206
main27310-16102i198908-199206
main27310-16103i198909-199211
main27310-16181i198705-198908
main27310-16190i198705-199206
main27310-64060i198705-199206
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10137i198705-199206
main90099-10159i198908-199103
main90099-10170i198705-199206
main90099-10178i198705-199211
27312PLATE, RETAINER
main27312-57060i198705-199206
main27312-70200i198705-199211
main27312-72100i198908-199103
main27312-72120i198705-199206
27330ROTOR ASSY, ALTERNATOR
main27330-10021i198908-199103
main27330-64170i198705-199101
main27330-64171i199101-199206
main27330-72100i198705-198709
main27330-72101i198705-199211
main27330-72150i198705-199206
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10140i198705-199211
main90099-10154i198705-199206
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-63020i198705-199211
main27357-63040i198908-199103
main27357-63060i198705-198908
main27357-72150i198705-199206
27359FRAME, ALTERNATOR RECTIFIER END
main27359-16081i198908-199103
main27359-16151i198705-199206
main27359-16180i198705-199211
main27359-72150i198705-199206
27370AHOLDER ASSY, ALTERNATOR BRUSH
main27370-16011i198705-199211
main27370-63021i198705-199105
main27370-70300i199105-199207
27371BRUSH, ALTERNATOR
main27371-54412i199106-199206
main27371-56070i198705-199106
main27371-63020i198705-199211
main27371-70300i199105-199206
27372SPRING, ALTERNATOR BRUSH
main27372-56070i198705-199206
main27372-63020i198908-199211
main27372-72100i198705-198908
27411PULLEY, ALTERNATOR
main27411-10051i198705-199206
main27411-10070i198908-199006
main27411-16180i198705-199211
main27411-16190i198705-198808
main27411-16191i198808-198908
main27411-64060i198705-198905
main27411-64210i198905-199206
main27411-65010i199103-199206
main27411-70261i199006-199103
27443COVER, ALTERNATOR BEARING
main27443-63020i198705-199211
27700AREGULATOR ASSY, GENERATOR
main27700-10050i198908-199108
main27700-10070i198705-198802
main27700-10071i198802-198908
main27700-10080i199108-199206
main27700-11030i199006-199103
main27700-16010i198705-199211
main27700-63021i198705-198804
main27700-64040i198705-199206
main27700-70030i198804-199206
2738710080INSULATOR, TERMINAL
9009900159
9009900160
9009900161
9009900197
9009904329
9009904330
9009904333
9009905119
9009905171
9009905172
9010510102
9011908053
9017906158
9017910016
9331914025

31 parts on this diagram · 5 diagrams in section
