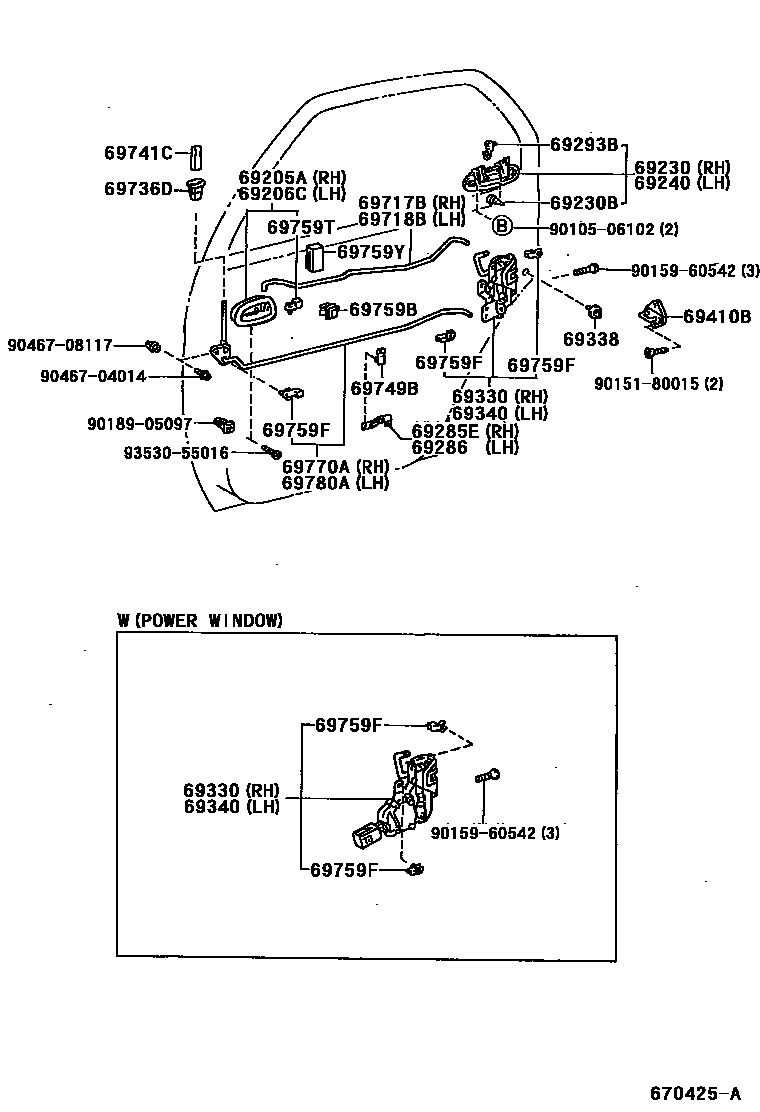

REAR DOOR LOCK & HANDLE

69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH

main69205-12130-02iAE10#..JPP199206-199508

TAUPE,TRIM9#

sub69205-12130

sub69205-28060

main69205-12130-03iAE10#..JPP199206-199704

SHADOW GRAY,TRIM1#

sub69205-12130

sub69205-28060

main69205-12130-04iAE10#..JPP199206-199704

DARK BLUE,TRIM8#

sub69205-12130

sub69205-28060

main69205-12130-E0iAE10#..JPP199508-199704

OAK,TRIM4#

sub69205-12130

sub69205-28060

69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH

main69206-12130-02iAE10#..JPP199206-199508

TAUPE,TRIM9#

sub69206-12130

sub69206-28070

main69206-12130-03iAE10#..JPP199206-199704

SHADOW GRAY,TRIM1#

sub69206-12130

sub69206-28070

main69206-12130-04iAE10#..JPP199206-199704

DARK BLUE,TRIM8#

sub69206-12130

sub69206-28070

main69206-12130-E0iAE10#..JPP199508-199704

OAK,TRIM4#

sub69206-12130

sub69206-28070

69230HANDLE ASSY, REAR DOOR OUTSIDE, RH

main69230-02010iAE10#..JPP199306-199704

(L)

main69230-12140iAE101..JPP;AE102..JPP..WG;AE102..JPP..SED..N..USA199206-199704

(J)

main69230-12150-04iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

DARK BLUE MICA M,8J7

sub69230-12150

main69230-12150-05iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

LIGHT BEIGE M,3K9

sub69230-12150

main69230-12150-08iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

SUPER WHITE 2,040

sub69230-12150

main69230-12150-13iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

SILVER MICA M,192

sub69230-12150

main69230-12150-22iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

ROSE MICA M.GRAPHITE,3K5

sub69230-12150

main69230-12150-34iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

RED MICA M,3K4

sub69230-12150

main69230-12150-A0iAE102..JPP..SED199209-199704

SUPER WHITE 2,040

sub69230-12150

main69230-12150-B0iAE102..JPP..E;AE102..JPP..SED..CND199209-199408

SILVER MICA M,192

sub69230-12150

main69230-12150-C0iAE102..JPP..E;AE102..JPP..SED..CND199206-199704

BLACK M,205

sub69230-12150

main69230-12150-D0iAE102..JPP..E;AE102..JPP..SED..CND199206-199704

SUPER RED 2,3E5

sub69230-12150

main69230-12150-D2iAE102..JPP..SED199209-199704

RED MICA ME,3K4

sub69230-12150

main69230-12150-D3iAE102..JPP..E;AE102..JPP..SED..CND199209-199308

ROSE GRAPHITE MI ME,3K5

sub69230-12150

main69230-12150-D4iAE102..JPP..E;AE102..JPP..SED..CND199209-199508

LT BEIGE ME,3K9

sub69230-12150

main69230-12150-E1iAE102..JPP..SED199508-199704

LT. BEIGE ME,4M9

sub69230-12150

main69230-12150-G1iAE102..JPP..E;AE102..JPP..SED..CND199408-199608

MD GRAISHGREEN MC.GR,6N1

sub69230-12150

main69230-12150-G2iAE102..JPP..E;AE102..JPP..SED..CND199308-199508

LIGHT GREEN ME.,6M8

sub69230-12150

main69230-12150-G5iAE102..JPP..SED199508-199704

DK GREEN MICA,6M1

sub69230-12150

main69230-12150-H0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

DEEP TURQUOISE ME,747

sub69230-12150

main69230-12150-J0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

LIGHT BLUE M M,8J6

sub69230-12150

main69230-12150-J1iAE102..JPP..E;AE102..JPP..SED..CND199209-199408

DARK BLUE MICA M,8J7

sub69230-12150

main69230-12150-J5iAE102..JPP..SED199408-199605

LT PURPLISH BLUE M.M,8K1

sub69230-12150

main69230-12150-J7iAE102..JPP..SED199508-199704

DARK BLUE MC.,8K8

sub69230-12150

main69230-12150-K1iAE102..JPP..E;AE102..JPP..SED..CND199408-199508

GRAYISH PURPLE ME,923

sub69230-12150

69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)

main90541-04014iAE10#..JPP199206

69240HANDLE ASSY, REAR DOOR OUTSIDE, LH

main69240-02010iAE10#..JPP199306-199704

(L)

main69240-12140iAE10#..JPP199206-199704

(J)

main69240-12150-04iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

DARK BLUE MICA M,8J7

sub69240-12150

main69240-12150-05iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

LIGHT BEIGE M,3K9

sub69240-12150

main69240-12150-08iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

SUPER WHITE 2,040

sub69240-12150

main69240-12150-13iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

SILVER MICA M,192

sub69240-12150

main69240-12150-22iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

ROSE MICA M.GRAPHITE,3K5

sub69240-12150

main69240-12150-34iAE102..JPP..E;AE102..JPP..SED..CND199206-199209

RED MICA M,3K4

sub69240-12150

main69240-12150-A0iAE102..JPP..SED199209-199704

SUPER WHITE 2,040

sub69240-12150

main69240-12150-B0iAE102..JPP..E;AE102..JPP..SED..CND199209-199408

SILVER MICA M,192

sub69240-12150

main69240-12150-C0iAE102..JPP..SED199206-199704

BLACK M,205

sub69240-12150

main69240-12150-D0iAE102..JPP..SED199206-199704

SUPER RED 2,3E5

sub69240-12150

main69240-12150-D2iAE102..JPP..E;AE102..JPP..SED..CND199209-199704

RED MICA ME,3K4

sub69240-12150

main69240-12150-D3iAE102..JPP..E;AE102..JPP..SED..CND199209-199308

ROSE GRAPHITE MI ME,3K5

sub69240-12150

main69240-12150-D4iAE102..JPP..E;AE102..JPP..SED..CND199209-199508

LT BEIGE ME,3K9

sub69240-12150

main69240-12150-E1iAE102..JPP..SED199508-199704

LT. BEIGE ME,4M9

sub69240-12150

main69240-12150-G1iAE102..JPP..E;AE102..JPP..SED..CND199408-199608

MD GRAISHGREEN MC.GR,6N1

sub69240-12150

main69240-12150-G2iAE102..JPP..E;AE102..JPP..SED..CND199308-199508

LIGHT GREEN ME.,6M8

sub69240-12150

main69240-12150-G5iAE102..JPP..SED199508-199704

DK GREEN MICA,6M1

sub69240-12150

main69240-12150-H0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

DEEP TURQUOISE ME,747

sub69240-12150

main69240-12150-J0iAE102..JPP..E;AE102..JPP..SED..CND199206-199408

LIGHT BLUE M M,8J6

sub69240-12150

main69240-12150-J1iAE102..JPP..E;AE102..JPP..SED..CND199209-199408

DARK BLUE MICA M,8J7

sub69240-12150

main69240-12150-J5iAE102..JPP..SED199408-199605

LT PURPLISH BLUE M.M,8K1

sub69240-12150

main69240-12150-J6iAE102..JPP..SED199508-199704

DARK BLUE MC,8K8

sub69240-12150

main69240-12150-K1iAE102..JPP..E;AE102..JPP..SED..CND199408-199508

GRAYISH PURPLE ME,923

sub69240-12150

69285EPLATE, REAR DOOR INSIDE LOCKING CONTROL, RH

main69285-12020iAE10#..JPP199206-199403

69286PLATE, REAR DOOR INSIDE LOCKING CONTROL, LH

main69286-12020iAE10#..JPP199206-199403

69293BSNAP, REAR DOOR OUTSIDE HANDLE

main69293-12030iAE10#..JPP199206

RH

main69293-12040iAE10#..JPP199206

LH

69330LOCK ASSY, REAR DOOR, RH

main69305-12020iAE10#..JPP..(D,N)199206-199403

sub69305-12021

main69305-12021iAE10#..JPP..(D,N)199403

main69305-12050iAE102..JPP..N;AE101..JPP..CND199206-199403

W(*PW)

sub69305-12051

main69305-12050iAE102..JPP..E199308-199403

sub69305-12051

main69305-12051iAE102..JPP..N;AE101..JPP..CND199403-199508

W(*PW)

main69305-12100iAE102..JPP..WG..USA199206-199308

W(*EL)

sub69305-12101

main69305-12100iAE102..JPP..E199206-199308

W(*PW)

sub69305-12101

main69305-12100iAE102..JPP..E199206-199403

W(ANTI-THEFT DEVICE & *PW)

sub69305-12101

main69305-12101iAE101..JPP..USA;AE102..JPP..WG..USA199403-199608

W(ANTI-THEFT DEVICE & *PW)

69338KNOB, CHILD PROTECTOR LOCK LEVER

main69338-12020iAE10#..JPP199206

69340LOCK ASSY, REAR DOOR, LH

main69306-12020iAE10#..JPP..(D,N)199206-199403

sub69306-12021

main69306-12021iAE10#..JPP..(D,N)199403

main69306-12050iAE102..JPP..N;AE101..JPP..CND199206-199403

W(*PW)

sub69306-12051

main69306-12050iAE102..JPP..E199308-199403

sub69306-12051

main69306-12051iAE102..JPP..N;AE101..JPP..CND199403-199508

W(*PW)

main69306-12100iAE102..JPP..E199206-199308

W(*PW)

sub69306-12101

main69306-12100iAE102..JPP..E199206-199403

W(ANTI-THEFT DEVICE & *PW)

sub69306-12101

main69306-12100iAE102..JPP..SED..N..USA199206-199308

W(*EL)

sub69306-12101

main69306-12101iAE101..JPP..USA;AE102..JPP..WG..4FC..USA199403-199608

W(ANTI-THEFT DEVICE & *PW)

69410BPLATE ASSY, REAR DOOR LOCK STRIKER

main69410-20070iAE10#..JPP199206-199305

main69410-87001iAE10#..JPP199305

69717BLINK, REAR DOOR LOCK REMOTE CONTROL, RH

main69713-12050iAE10#..JPP199206

69718BLINK, REAR DOOR LOCK REMOTE CONTROL, LH

main69714-12060iAE10#..JPP199206

69736DGUIDE, REAR DOOR LOCKING LINK

main69736-12100iAE10#..JPP199206

69741CKNOB, REAR DOOR LOCK CONTROL

main69741-87003-02iAE10#..JPP199206-199508

TAUPE,TRIM9#

sub69741-87003

main69741-87003-13iAE10#..JPP199206-199704

SHADOW GRAY,TRIM1#

sub69741-87003

main69741-87003-14iAE10#..JPP199206-199704

DARK BLUE,TRIM8#

sub69741-87003

main69741-87003-E0iAE10#..JPP199508-199704

OAK,TRIM4#

sub69741-87003

69749BCLAMP, REAR DOOR LOCK LINK

main69749-12080iAE10#..JPP199206

69759BSNAP, REAR DOOR LOCK CYLINDER

main69749-50020iAE10#..JPP199206

69759FSNAP, REAR DOOR LOCK CONTROL LINK

main69759-20020iAE10#..JPP199206

NATURAL

main69759-20030iAE10#..JPP199206

LIGHT BLUE

main69759-20040iAE10#..JPP199206

YELLOW

main69759-20050iAE10#..JPP199206

BROWN

69759TSNAP, REAR DOOR INSIDE HANDLE

main69759-22040iAE10#..JPP199206

LH

main69759-22050iAE10#..JPP199206

RH

69759YSILENCER, REAR DOOR LOCK LINK

main69759-20390iAE10#..JPP199601

60 X 40

main69759-30021iAE10#..JPP199511

80 X 40

main69759-30021iAE10#..JPP199206-199511

69770ALINK ASSY, REAR DOOR INSIDE LOCKING, RH

main69770-12050iAE10#..JPP199403

main69770-12090iAE10#..JPP199206-199403

sub69770-12050

69780ALINK ASSY, REAR DOOR INSIDE LOCKING, LH

main69780-12050iAE10#..JPP199403

main69780-12090iAE10#..JPP199206-199403

sub69780-12050

9010506102

main90105-06102

9015180015

main90151-80015

9015960542

main90159-60542

9018905097

main90189-05097

9046704014

main90467-04014

9046708117

main90467-08117

9353055016

main93530-55016

30 parts on this diagram · 1 diagram in section
