CARBURETOR

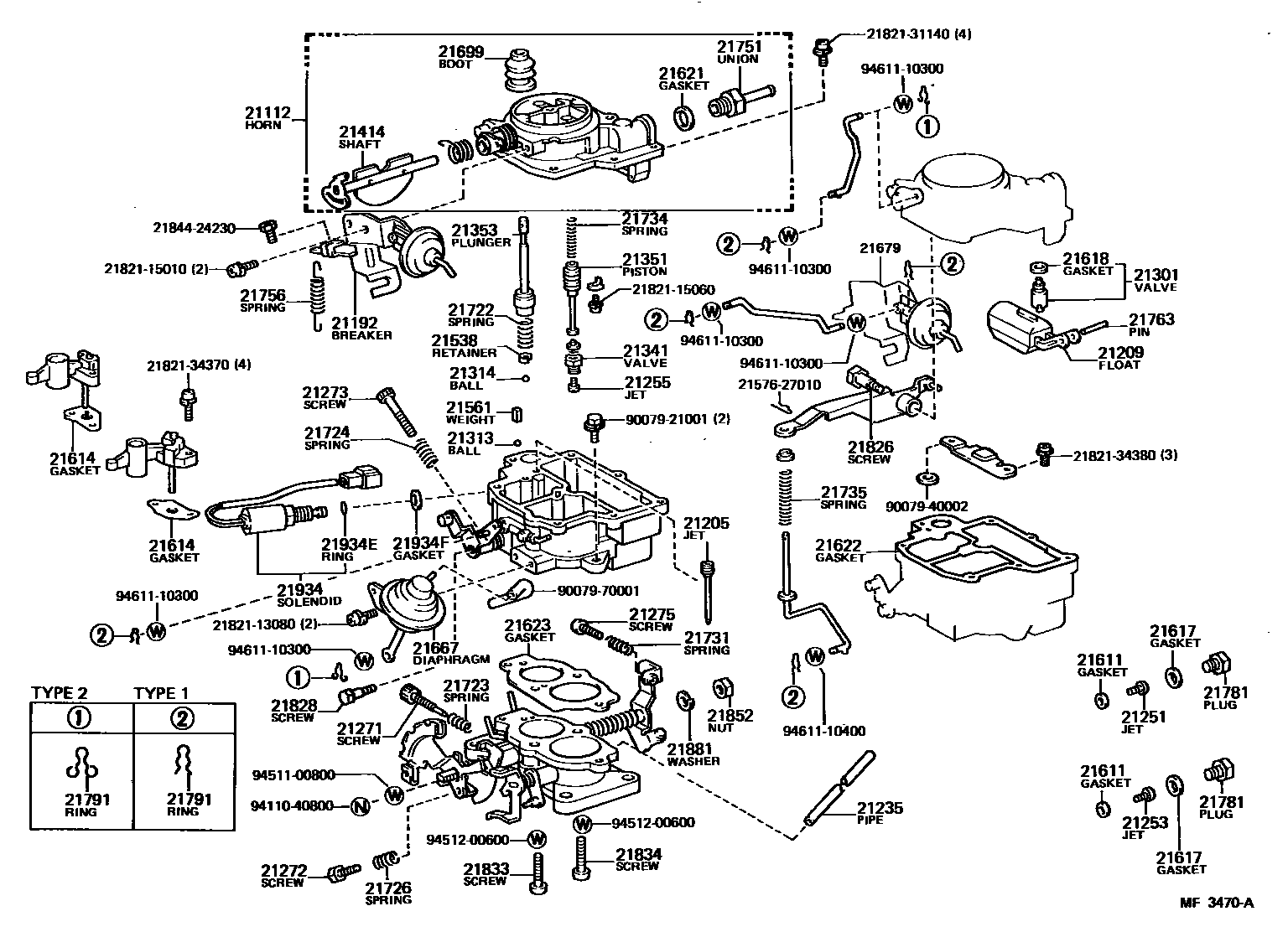

Parts diagram
21112HORN, AIR
main21112-10051i198410-198612
main21112-10090i198612-198912
21192BREAKER
main21192-10050i198410-198912
21205JET SUB-ASSY, SLOW
main21205-13570i198612-198912
main21205-24510i198410-198612
21209FLOAT SUB-ASSY
main21209-11090i198410-198912
main21209-13310i198410-198912
21235PIPE OR HOSE, CONNECTING
main21235-10050i198410-198912
21251JET, 1ST MAIN
main21251-11090i198502-198505
main21251-11340i198707-198912
main21251-11540i198707-198912
main21251-15460i198505-198601
main21251-15461i198605-198707
main90999-41096i198410-198512
main90999-41098i198512-198912
main90999-41102i198612-198912
21253JET, 2ND MAIN
main90999-42138i198612-198912
main90999-42144i198512-198612
main90999-42153i198410-198512
21255JET, POWER
main90999-43068i198410-198512
main90999-43070i198512-198912
21271SCREW, IDLE ADJUSTING
main21271-11150i198410-198707
main21271-24390i198410-198912
21272SCREW, 1ST IDLE ADJUSTING
main21276-11090i198605-198608
main21828-11180i198410-198502
main90079-13001i198410-198912
21273SCREW, THROTTLE ADJUSTING
main21273-11090i198410-198912
main21273-24231i198410-198912
21275SCREW, ADJUSTING
main21273-60151i198410-198605
main21275-10050i198410-198912
main21844-33010i198605-198912
21301VALVE SUB-ASSY, NEEDLE
main21301-11140i198410-198912
main21301-13310i198410-198912
21313BALL, STEEL, NO.1(FOR DISCHARGE WEIGHT)
main21313-11020i198410-198912
21314BALL, STEEL, NO.2(FOR PUMP PLUNGER)
main21314-60010i198410-198912
21341VALVE, POWER
main21304-30010i198410-198912
21351PISTON, POWER
main21351-33080i198410-198912
21353PLUNGER, PUMP
main21305-22011i198410-198912
main21353-11140i198410-198510
main21353-11150i198510-198707
main21353-11540i198707-198912
main21353-11590i198707-198912
21414SHAFT, CHOKE
main21054-10050i198410-198912
21538RETAINER, BALL CHECK
main21538-31010i198410-198912
21561WEIGHT, PUMP DISCHARGE
main21561-22010i198410-198912
21611GASKET, MAIN JET
main21611-15250i198502-198912
main21611-22010×2i198410-198912
21614GASKET, VENTURI
main21614-22010i198410-198912
1ST
main21614-24360i198410-198912
2ND
21617GASKET, MAIN PASSAGE PLUG
main21617-30010×2i198410-198912
21618GASKET, NEEDLE VALVE SEAT
main21618-14010i198410-198912
21621GASKET, UNION NIPPLE
main21633-24030×2i198410-198912
21622GASKET, AIR HORN
main21622-24360i198410-198912
21623GASKET, BODY FLANGE
main21623-13080i198410-198912
21667DIAPHRAGM
main21667-10050i198410-198512
main21667-10090i198701-198912
main21667-11090i198707-198912
main21667-11150i198410-198912
main21667-13010i198512-198701
21679POSITIONER
main21679-11230i198707-198912
main21679-13011i198410-198912
21699BOOT(FOR PUMP PLUNGER)
main21699-28150i198410-198912
21722SPRING, PUMP DAMPING
main21722-22010i198410-198912
21723SPRING, IDLE ADJUSTING
main21723-11041i198705-198912
main21723-21030i198410-198912
21724SPRING, THROTTLE ADJUSTING
main21723-38010i198410-198912
main21864-24230i198410-198912
21726SPRING, 1ST IDLE ADJUSTING
main21723-21030i198410-198912
main21723-38010i198410-198502
main21723-60010i198608-198912
21731SPRING, DASH POT OR POSITIONER ADJUSTING
main21723-21030i198410-198912
21734SPRING, POWER PISTON
main21734-33081i198410-198912
21735SPRING, PUMP ARM
main21735-11090i198608-198707
main21735-11150i198608-198705
main21735-11340i198707-198912
main21735-15250i198510-198608
main21735-21032i198510-198608
main21735-22010i198410-198912
21751UNION, NIPPLE
main21751-10050i198410-198912
main21894-11150i198410-198707
main21894-11151i198707-198804
main21894-11230i198707-198804
main21894-11540i198804-198912
main21894-11590i198804-198912
21756SPRING, BACK(FOR THROTTLE SHAFT)
main21756-15250i198502-198912
main21864-13080i198410-198912
21763PIN, FLOAT LEVER
main21763-38010i198410-198912
21781PLUG, MAIN PASSAGE(FOR CARBURETOR JET)
main21781-11090i198502-198601
main21781-11391i198707-198912
main21781-15230×2i198410-198912
main21781-15460i198601-198605
main21781-15461i198605-198707
21791RING, SNAP, NO.1(FOR CARBURETOR LINK)
main21791-13010×2i198410-198912
TYPE2
main21791-60010×2i198410-198912
TYPE1
21826SCREW, PUMP ARM SET
main21826-24470i198410-198912
main21826-31012i198410-198912
21828SCREW, 1ST IDLE SET
main21828-13310i198410-198912
21833SCREW, SET, NO.1(FOR CARBURETOR BODY SET)
main21833-31012i198410-198912
main21835-40010i198410-198912
21834SCREW, SET, NO.2(FOR CARBURETOR BODY SET)
main21834-31010i198410-198912
21852NUT, THROTTLE LEVER SET
main21852-30010i198410-198912
21881WASHER, LOCK(FOR THROTTLE SHAFT)
main21881-60010i198410-198912
21934SOLENOID, THROTTLE VALVE
main21062-11180i198608-198707
SWEDEN SPEC
main21062-11240i198707-198808
main21062-11400i198608-198707
main21062-11431i198707-198808
main21062-11432i198808-198904
main21062-11434i198904-198912
main21062-11450i198808-198912
main21062-11500i198707-198912
main21062-11590i198808-198904
main21062-11591i198904-198912
main21062-13100i198410-198808
21934ERING, O(FOR SOLENOID VALVE)
main21655-44101i198410-198912
main21656-15250i198410-198912
21934FGASKET
main21633-15250i198410-198912
main21649-38010i198410-198912
2157627010CLIP, PUMP STRAINER
2182113080SCREW, 2ND THROTTLE VALVE SET
2182115010SCREW, 2ND THROTTLE VALVE SET
2182115060SCREW, 2ND THROTTLE VALVE SET
2182131140SCREW, 2ND THROTTLE VALVE SET
2182134370SCREW, 2ND THROTTLE VALVE SET
2182134380SCREW, 2ND THROTTLE VALVE SET
2184424230SCREW, CHOKE LEVER
9007921001
9007940002
9007970001
9411040800
9451100800
9451200600
9461110300
9461110400

68 parts on this diagram · 7 diagrams in section
