REAR BUMPER & BUMPER STAY

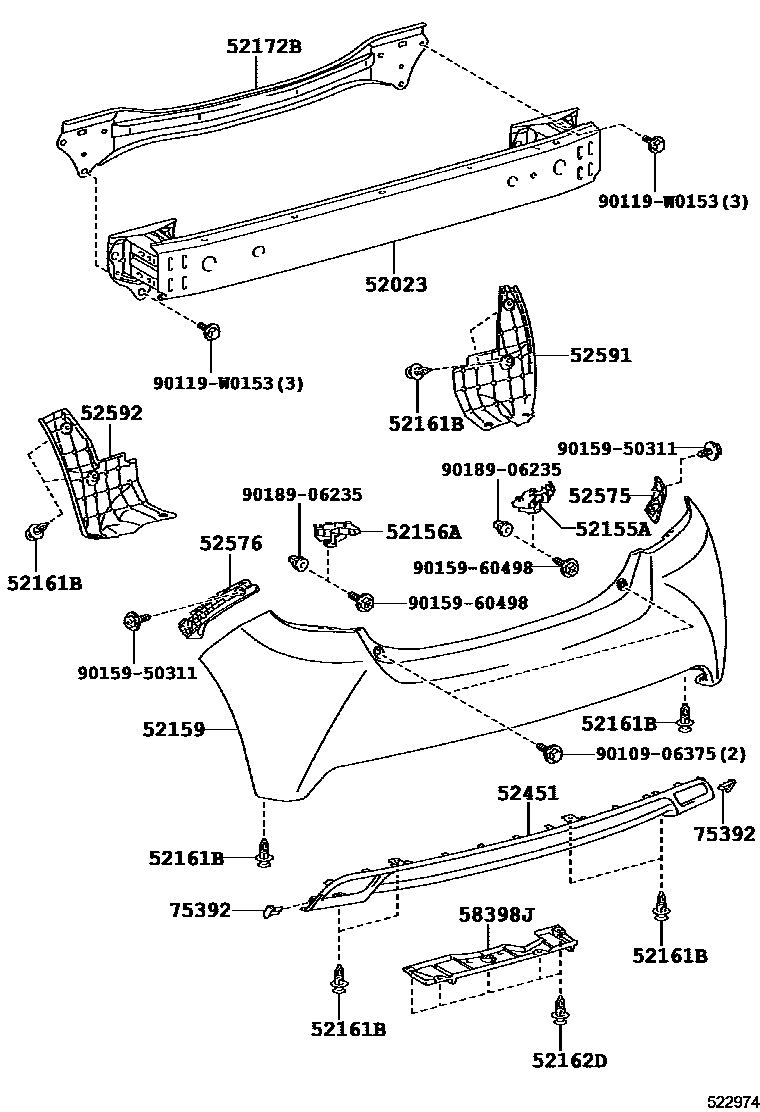

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52023-0D080i201407-202006
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-0D100i201407-201607
main52155-0D101i201608-201703
main52155-0D220i201703-202006
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-0D090i201407-201607
main52156-0D091i201608-201703
main52156-0D210i201703-202006
52159COVER, REAR BUMPER
main52159-0U917i201407-201703
PAINT REQ.
main52159-0U921i201703-202006
52161BPIECE, REAR BUMPER
main52161-02030i201407-202006
52162DPIECE, REAR BUMPER
main52161-02030i201407-201511
main52161-02030i201407-201703
HV SIMPLE PACKAGE
main52161-02030i201703-202006
SIMPLE PACKAGE
52172BREINFORCEMENT, REAR BUMPER, NO.2
main52172-0D020i201407-202006
52451GUARD, REAR BUMPER
main52453-0D050i201407-201703
main52453-0D090i201703-202006
52575RETAINER, REAR BUMPER SIDE, RH
main52575-0D270i201407-201412
main52575-0D271i201501-201607
main52575-0D272i201608-201703
main52575-0D460i201703-202006
52576RETAINER, REAR BUMPER SIDE, LH
main52576-0D260i201407-201412
main52576-0D261i201501-201607
main52576-0D262i201608-201703
main52576-0D450i201703-202006
52591SEAL, REAR BUMPER SIDE, RH
main52591-0D280i201407-202006
52592SEAL, REAR BUMPER SIDE, LH
main52592-0D280i201407-202006
58398JCOVER, FLOOR UNDER, NO.1
main58398-0D020i201407-201511
main58398-0D020i201407-201703
HV SIMPLE PACKAGE
main58398-0D020i201703-202006
SIMPLE PACKAGE
75392RETAINER, OUTSIDE MOULDING
main75392-35200i201407-201703
9010906375
90119W0153
9015950311
9015960498
9018906235

19 parts on this diagram · 2 diagrams in section
