ALTERNATOR

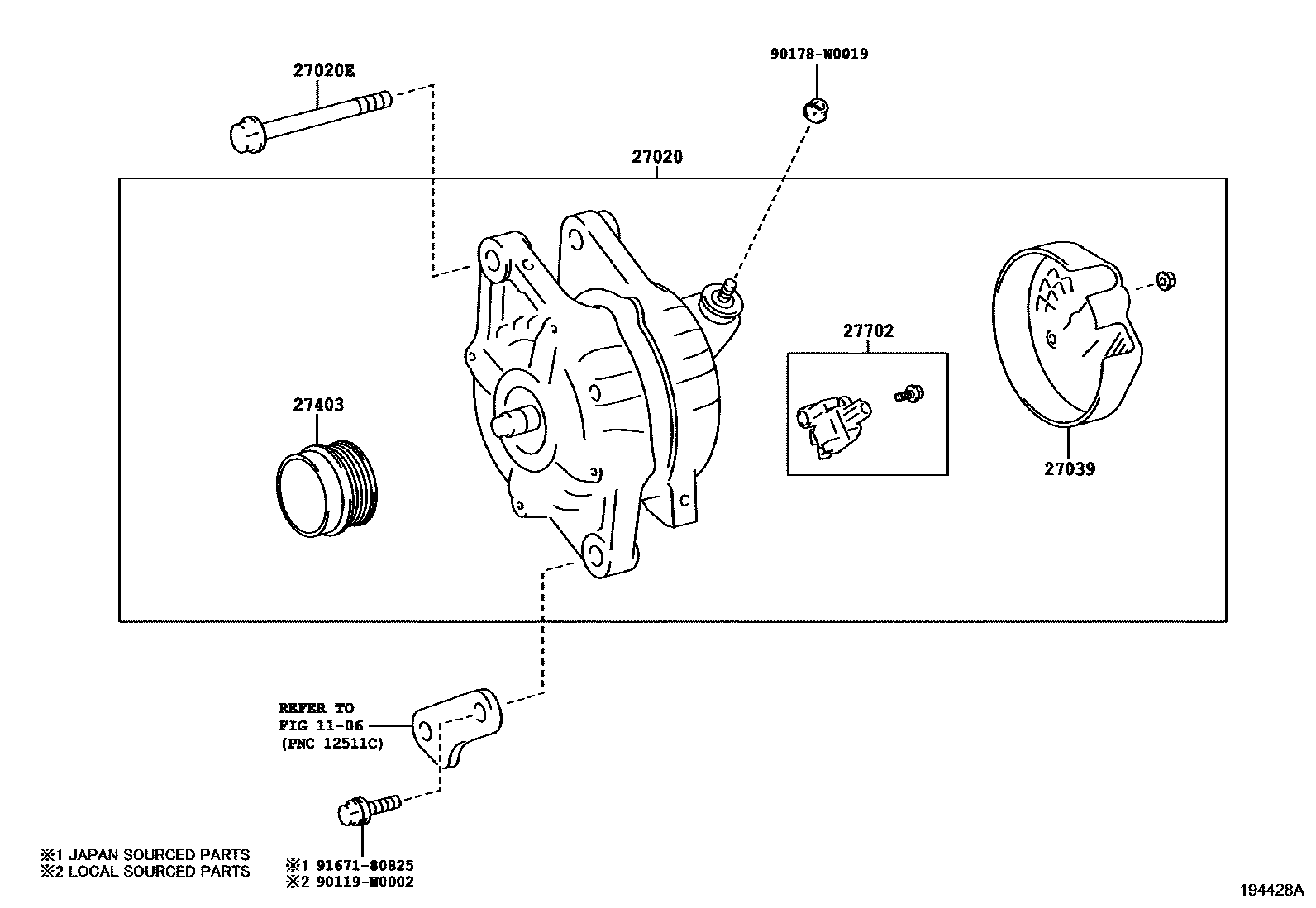

Parts diagram
1106TIMING GEAR COVER & REAR END PLATE
27020ALTERNATOR ASSY
main27060-0N100i201407-201505
12V 100A
main27060-0N140i201703-201812
12V 100A
main27060-0Q200i201407-201703
12V 85A
main27060-0Y120i201407-201505
12V 85A
main27060-0Y270i201505-201511
12V 85A
main27060-0Y370i201703-202006
12V 85A
main27060-0Q151i201703-202006
12V 100A,COLD AREA SPEC & W(REAR HEATER DUCT); 12V 100A,COLD AREA SPEC & W/O(REAR HEATER DUCT); 12V 100A,WITH(STOP & START SYSTEM); 12V 100A,WITH(STOP & START SYSTEM)&COLD AREA SPEC & W(REAR HEATER DUCT); 12V 100A,WITH(STOP & START SYSTEM)&COLD AREA SPEC & W/O(REAR HEATER DUCT)
main27060-0Y160i201407-201511
12V 100A,COLD AREA SPEC&WITH(REAR HEATER DUCT); 12V 100A,COLD AREA SPEC&WITHOUT(REAR HEATER DUCT); 12V 100A,WITH(STOP & START SYSTEM); 12V 100A,WITH(STOP & START SYSTEM)&COLD AREA SPEC&WITH(REAR HEATER DUCT); 12V 100A,WITH(STOP & START SYSTEM)&COLD AREA SPEC&WITHOUT(REAR HEATER DUCT)
main27060-0Y380i201703-202006
12V 100A,COLD AREA SPEC & W(REAR HEATER DUCT); 12V 100A,COLD AREA SPEC & W/O(REAR HEATER DUCT); 12V 100A,WITH(STOP & START SYSTEM); 12V 100A,WITH(STOP & START SYSTEM)&COLD AREA SPEC & W(REAR HEATER DUCT); 12V 100A,WITH(STOP & START SYSTEM)&COLD AREA SPEC & W/O(REAR HEATER DUCT)
27020EBOLT(FOR ALTERNATOR)
main90105-10075i201703-202006
27039COVER, ALTERNATOR REAR END
main27039-0Q140i201407-201703
main27039-0Y150i201703-201812
main27039-0Y370i201703-202006
27403PULLEY SET, ALTERNATOR
main27403-0Q180i201407-201511
main27403-0Y121i201407-201511
main27403-0Y370i201703-202006
27702REGULATOR SUB-ASSY GENERATOR W/BRUSH
main27702-0Q140i201703-202006
main27702-0Y370i201703-202006
90119W0002
90178W0019
9167180825

9 parts on this diagram · 5 diagrams in section
