REAR DOOR LOCK & HANDLE

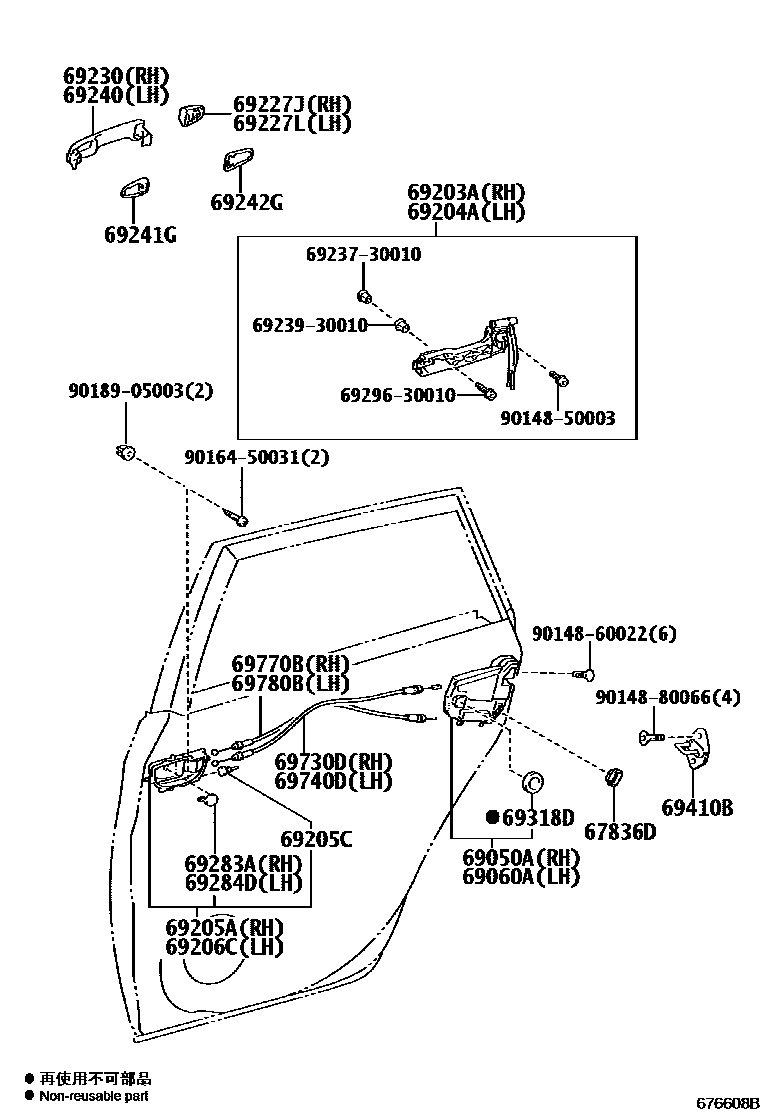

Parts diagram
67836DCOVER, REAR DOOR LOCK CHILD PROTECTION
main67836-12040i201011-201502
main67836-33030i201503-201504
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-52210i201011-201504
main69050-52220i201011-201504
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-52220i201011-201504
main69060-52230i201011-201504
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-52060i201011-201504
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-52080i201011-201504
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-52170-C0i201011-201405
BLACK,TRIM1#,2#,4#
main69205-52170-C0i201405-201504
BLACK,TRIM2#,4#
main69205-52180-C0i201011-201504
BLACK,TRIM2#
main69205-52180-C0i201011-201504
ENTRY GRADE,BLACK,TRIM2#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04027i201011-201504
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-52170-C0i201011-201405
BLACK,TRIM1#,2#,4#
main69206-52170-C0i201405-201504
BLACK,TRIM2#,4#
main69206-52180-C0i201011-201504
ENTRY GRADE,BLACK,TRIM2#
main69206-52180-C0i201011-201504
BLACK,TRIM2#
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-52030-A0i201011-201504
SUPER WHITE 2,040
main69227-52030-A1i201011-201504
WHITE PEARL CS.,070
main69227-52030-B0i201011-201504
SILVER ME.,1F7
main69227-52030-B1i201011-201504
GRAY ME.,1G3
main69227-52030-C0i201011-201504
BLACK MC.,209
main69227-52030-D0i201011-201504
SUPER RED 5,3P0
main69227-52030-E4i201405-201504
BRONZE M.M.,4T3
main69227-52030-J0i201011-201405
LT.BLUE M.M.,8S7
main69227-52030-J1i201011-201504
SATIN BLUE M.M.,8V9
main69227-52030-J9i201212-201405
GRAYISH BLUE ME.,8R3
main69227-52030-K0i201011-201504
DEEP AMETHYST M.M.,9AH
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69227-52030-A0i201011-201504
SUPER WHITE 2,040
main69227-52030-A1i201011-201504
WHITE PEARL CS.,070
main69227-52030-B0i201011-201504
SILVER ME.,1F7
main69227-52030-B1i201011-201504
GRAY ME.,1G3
main69227-52030-C0i201011-201504
BLACK MC.,209
main69227-52030-D0i201011-201504
SUPER RED 5,3P0
main69227-52030-E4i201405-201504
BRONZE M.M.,4T3
main69227-52030-J0i201011-201405
LT.BLUE M.M.,8S7
main69227-52030-J1i201011-201504
SATIN BLUE M.M.,8V9
main69227-52030-J9i201212-201405
GRAYISH BLUE ME.,8R3
main69227-52030-K0i201011-201504
DEEP AMETHYST M.M.,9AH
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-52100-A0i201011-201504
SUPER WHITE 2,040
main69211-52100-A1i201011-201504
WHITE PEARL CS.,070
main69211-52100-B0i201011-201504
SILVER ME.,1F7
main69211-52100-B1i201011-201504
GRAY ME.,1G3
main69211-52100-C0i201011-201504
BLACK MC.,209
main69211-52100-D0i201011-201504
SUPER RED 5,3P0
main69211-52100-E4i201405-201504
BRONZE M.M.,4T3
main69211-52100-J0i201011-201405
LT.BLUE M.M.,8S7
main69211-52100-J1i201011-201504
SATIN BLUE M.M.,8V9
main69211-52100-J9i201212-201405
GRAYISH BLUE ME.,8R3
main69211-52100-K0i201011-201504
DEEP AMETHYST M.M.,9AH
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-52100-A0i201011-201504
SUPER WHITE 2,040
main69211-52100-A1i201011-201504
WHITE PEARL CS.,070
main69211-52100-B0i201011-201504
SILVER ME.,1F7
main69211-52100-B1i201011-201504
GRAY ME.,1G3
main69211-52100-C0i201011-201504
BLACK MC.,209
main69211-52100-D0i201011-201504
SUPER RED 5,3P0
main69211-52100-E4i201405-201504
BRONZE M.M.,4T3
main69211-52100-J0i201011-201405
LT.BLUE M.M.,8S7
main69211-52100-J1i201011-201504
SATIN BLUE M.M.,8V9
main69211-52100-J9i201212-201405
GRAYISH BLUE ME.,8R3
main69211-52100-K0i201011-201504
DEEP AMETHYST M.M.,9AH
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-52020i201011-201504
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-52030i201011-201504
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-52010-C0i201011-201504
BLACK,TRIM2#
main69283-52010-C0i201011-201405
BLACK,TRIM1#,2#,4#
main69283-52010-C0i201405-201504
BLACK,TRIM2#,4#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69283-52010-C0i201011-201405
BLACK,TRIM1#,2#,4#
main69283-52010-C0i201011-201504
BLACK,TRIM2#
main69283-52010-C0i201405-201504
BLACK,TRIM2#,4#
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-47010i201011-201504
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-47010i201011-201504
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-52160i201011-201504
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-52160i201011-201504
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-52080i201011-201504
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-52080i201011-201504
6923730010RETAINER, DOOR OUTSIDE HANDLE
6923930010PIN, BACK DOOR OUTSIDE HANDLE
6929630010SCREW, DOOR INSIDE HANDLE
9014850003
9014860022
9014880066
9016450031
9018905003

30 parts on this diagram · 1 diagram in section
