RADIATOR & WATER OUTLET

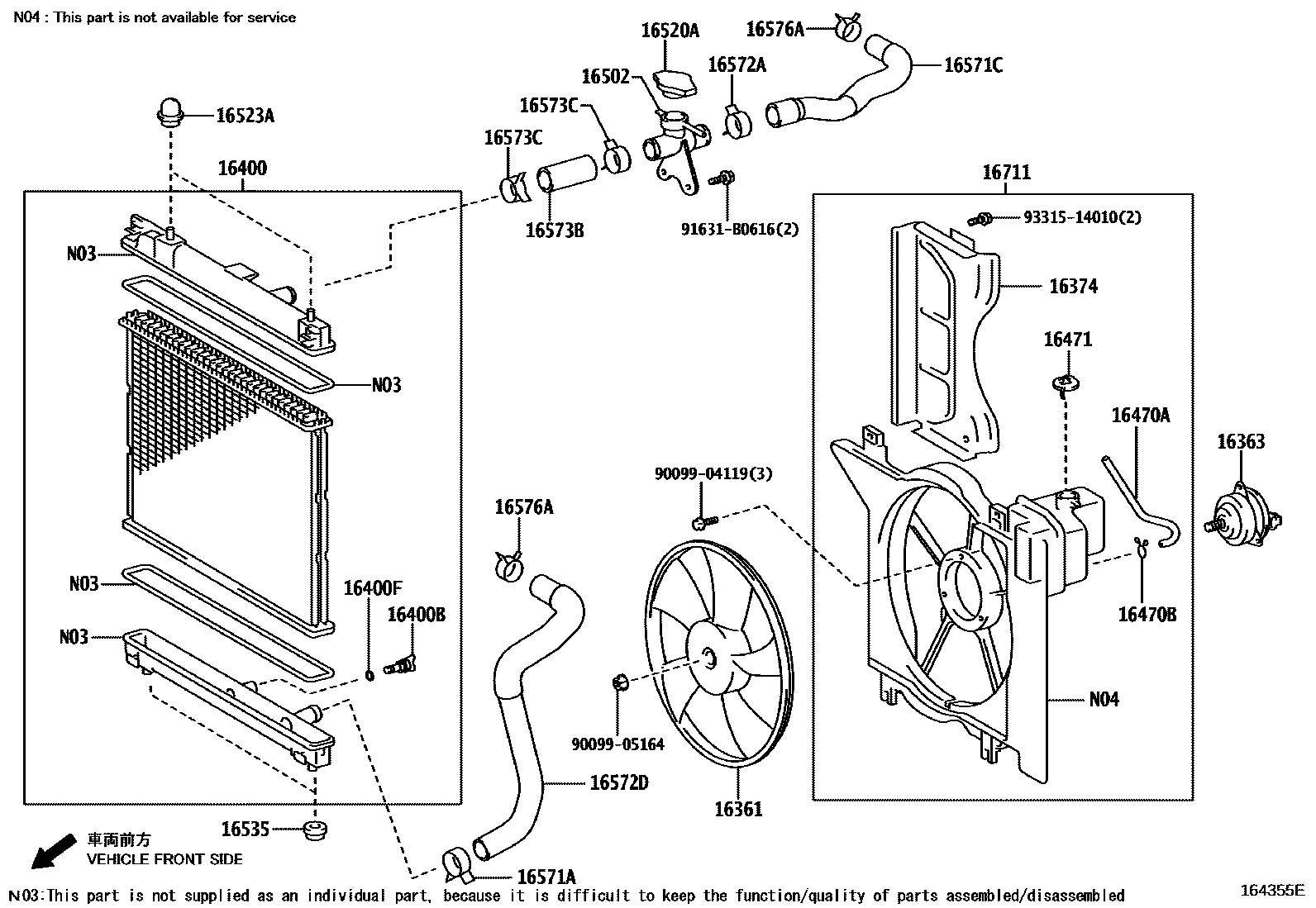

Parts diagram
16361FAN
main16361-23070i201108-201208
16363MOTOR, COOLING FAN
main16363-28200i201108-201208
16374INSULATOR, COOLING FAN MOTOR
main16366-40010i201108-201208
16400RADIATOR ASSY
main16400-23170i201108-201208
main16400-47090i201108
16400BPLUG, RADIATOR DRAIN COCK
main16417-21280i201108-201208
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i201108-201208
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main16377-47020i201108-201208
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i201108-201208
16471CAP SUB-ASSY, RESERVE TANK
main16471-23030i201108-201208
16502FILLER SUB-ASSY, WATER
main16502-23010i201108-201208
16520ACAP SUB-ASSY, WATER FILLER
main16401-31520i201108-201208
16523ACUSHION, RADIATOR SUPPORT
main16523-21030i201108-201208
16535SUPPORT, RADIATOR, LOWER
main90480-22025i201108-201208
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90467-34004i201108-201208
16571CHOSE, RADIATOR, NO.1
main16571-40040i201108-201208
main16571-47080i201108
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90467-33006i201108-201208
16572DHOSE, RADIATOR, NO.2
main16572-40040i201108-201208
main16572-47070i201108
16573BHOSE, RADIATOR, NO.3
main16573-23010i201108-201208
L=94.2
16573CCLAMP OR CLIP, RADIATOR HOSE, NO.3
main90467-33006i201108-201208
16576ACLIP, RADIATOR HOSE, NO.6
main90466-30001i201108-201208
16711SHROUD, FAN
main16711-47050i201108-201208
9009904119
9009905164
91631B0616
9331514010

25 parts on this diagram · 5 diagrams in section
