FRONT DOOR LOCK & HANDLE

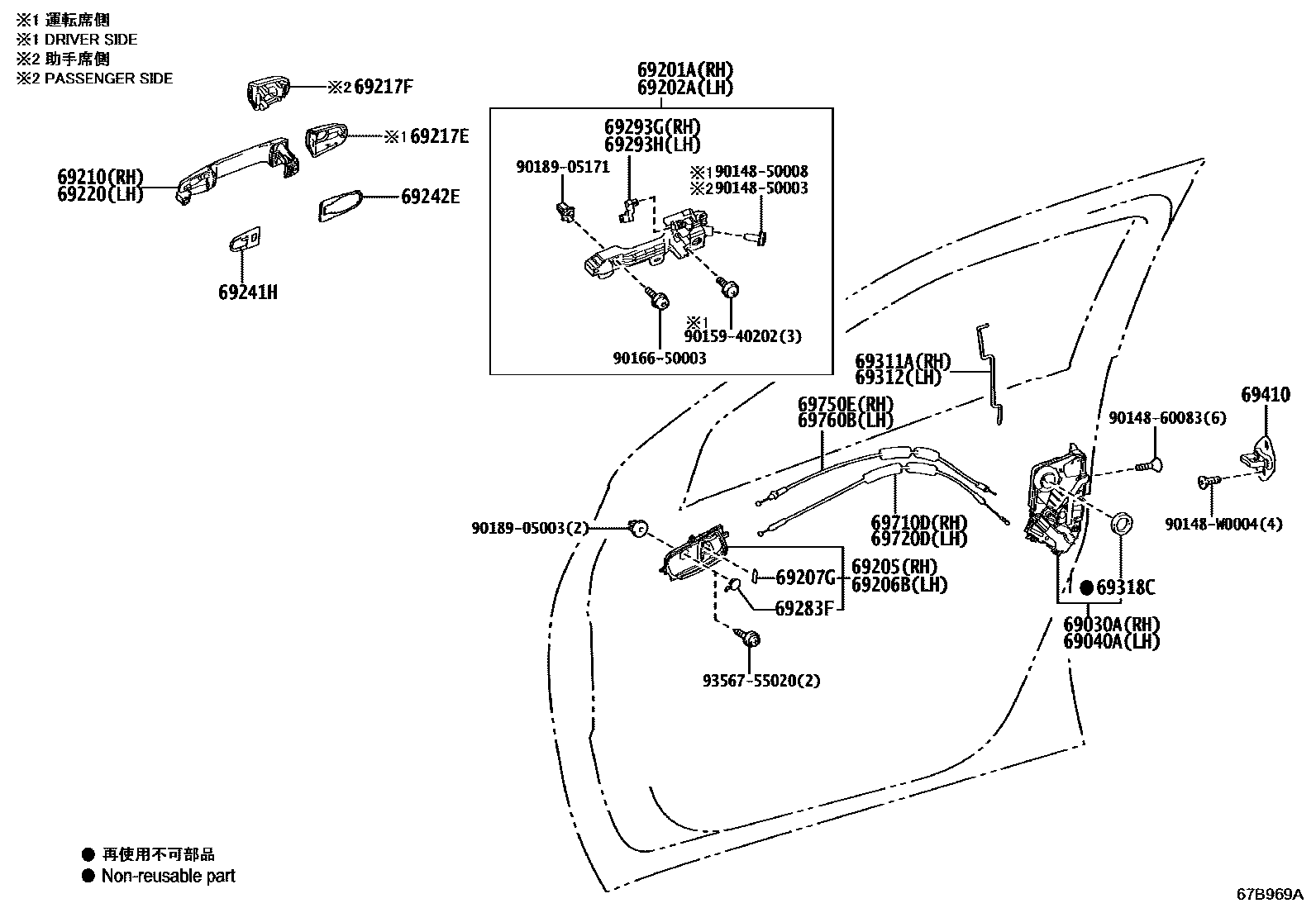

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-K0020i202203-202212
main69030-K0021i202301
main69030-K0030i202203-202212
main69030-K0031i202301-202401
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-K0040i202203-202212
main69040-K0041i202301-202401
main69040-K0060i202203-202212
main69040-K0061i202301
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-0H050i202203
main69201-0H060i202203-202401
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-0H050i202203-202401
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-0H010-C0i202203
BLACK,TRIM0#,1#,3#,4#,5#,6#,8#
main69205-0H010-C0i202203
BLACK,TRIM1#,3#,4#,5#,6#,8#,9#
main69205-0H010-C0i202203
BLACK,TRIM2#
main69205-K0050-C2i202203-202401
BLACK,TRIM2#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-0H010-C0i202203
BLACK,TRIM1#,3#,4#,5#,6#,8#,9#
main69206-0H010-C0i202203
BLACK,TRIM2#
main69206-0H010-C0i202203
BLACK,TRIM0#,1#,3#,4#,5#,6#,8#
main69206-K0050-C2i202203-202401
BLACK,TRIM2#
69207GPLATE(FOR FRONT DOOR LOCK INSIDE HANDLE)
main74531-K0020i202203-202401
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69211-0H060i202203-202401
NO PAINT REQ.
main69211-0H901i202203
NO PAINT REQ.
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-0D903i202203
main69217-0H050i202203-202401
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69217-0D904i202203
main69217-0H060i202203-202401
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69211-0H060i202203-202401
NO PAINT REQ.
main69211-0H901i202203
NO PAINT REQ.
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-0D020i202203-202401
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-0H020i202203-202401
69283FPLUG, FRONT DOOR INSIDE HANDLE BEZEL
main69283-K0030-C1i202203
BLACK,TRIM0#,1#,3#,4#,5#,6#,8#
main69283-K0030-C1i202203-202401
BLACK,TRIM2#
main69283-K0030-C1i202203
BLACK,TRIM1#,3#,4#,5#,6#,8#,9#
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i202203-202401
69293HSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i202203-202401
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-0H040i202203-202401
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-0H040i202203-202401
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-47010i202203-202401
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-0D090i202203-202401
69710DCABLE, FRONT DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69710-0H040i202203-202401
69720DCABLE, FRONT DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69710-0H040i202203-202401
69750ECABLE, FRONT DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69750-0H040i202203-202401
69760BCABLE, FRONT DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69750-0H040i202203-202401
9014850003
9014850008
9014860083
90148W0004
9015940202
9016650003
9018905003
9018905171
9356755020

33 parts on this diagram · 1 diagram in section
