RADIATOR & WATER OUTLET

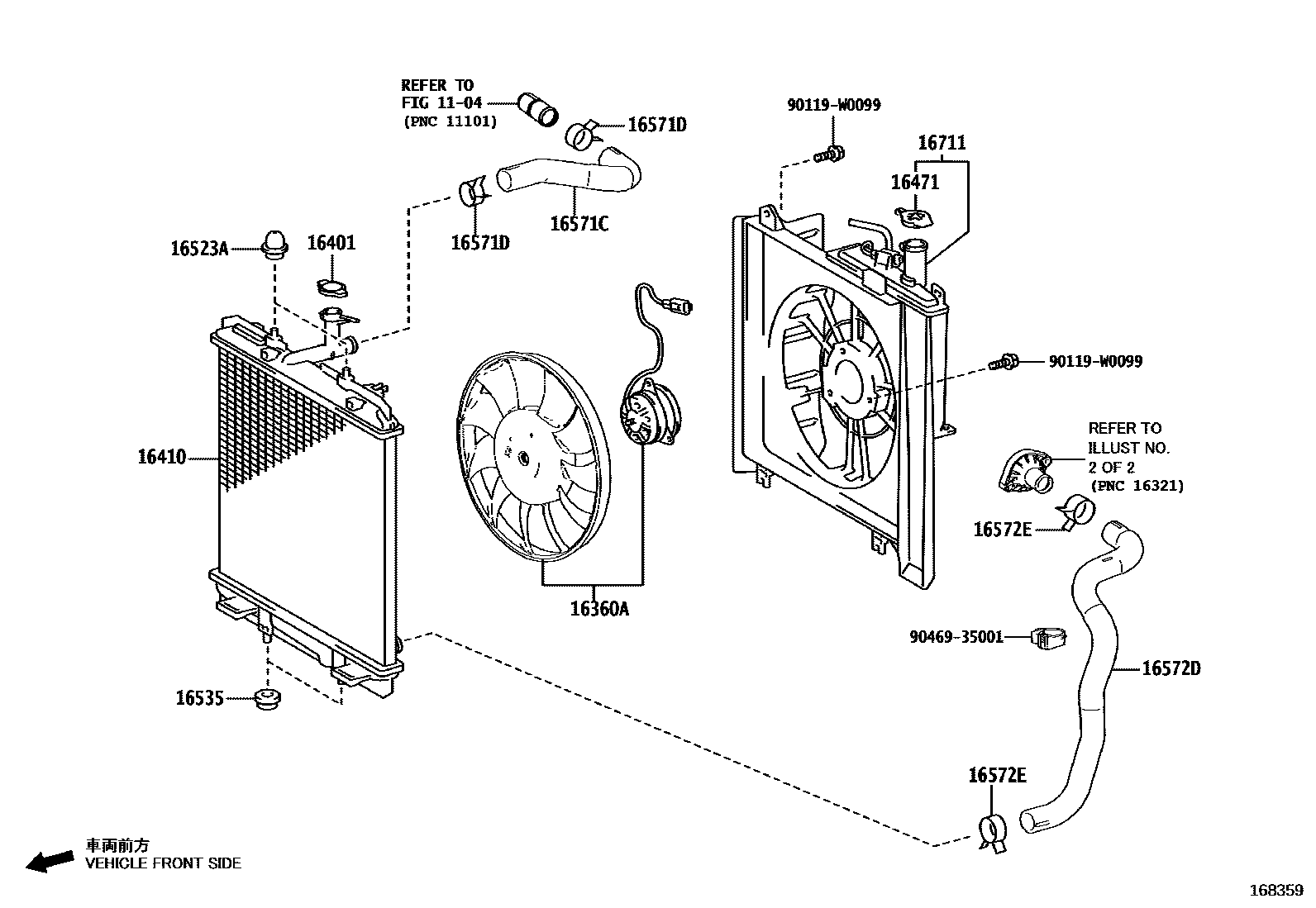

Parts diagram
1104CYLINDER HEAD
16360AFAN ASSY, W/MOTOR
main16362-8EA10i202203
main16362-8EA04supersedes 16362-8EA10i202203-202401
BOSNIA-HERZEGOVINA SPEC&TROPIC SPEC-WITH; CANARY SPEC&TROPIC SPEC-WITH; CROATIA,SLOVENIA SPEC&TROPIC SPEC-WITH; GREECE SPEC&TROPIC SPEC-WITH; ISRAEL SPEC&TROPIC SPEC-WITH
16401CAP SUB-ASSY, RADIATOR
main16401-36020i202203-202401
16410RADIATOR ASSY, W/O CAP
main16410-0Q031i202203
main16410-0Q041i202203
BOSNIA-HERZEGOVINA SPEC&TROPIC SPEC-WITH; CANARY SPEC&TROPIC SPEC-WITH; CROATIA,SLOVENIA SPEC&TROPIC SPEC-WITH; CYPRUS SPEC&TROPIC SPEC-WITH; GREECE SPEC&TROPIC SPEC-WITH; ISRAEL SPEC&TROPIC SPEC-WITH; MALTA SPEC&TROPIC SPEC-WITH
main16410-0Q081i202203
BOSNIA-HERZEGOVINA SPEC&TROPIC SPEC-WITH; CANARY SPEC&TROPIC SPEC-WITH; CROATIA,SLOVENIA SPEC&TROPIC SPEC-WITH; CYPRUS SPEC&TROPIC SPEC-WITH; GREECE SPEC&TROPIC SPEC-WITH; ISRAEL SPEC&TROPIC SPEC-WITH; MALTA SPEC&TROPIC SPEC-WITH
16471CAP SUB-ASSY, RESERVE TANK
main16471-0Q010i202203-202401
16523ACUSHION, RADIATOR SUPPORT
main16523-0Q020×2i202203-202401
16535SUPPORT, RADIATOR, LOWER
main90480-W0005×2i202203
16571CHOSE, RADIATOR, NO.1
main16571-0Q050i202203
16571DCLIP, RADIATOR HOSE, NO.1
main90466-W0015×2i202203-202401
16572DHOSE, RADIATOR, NO.2
main16572-0Q060i202203-202401
16572ECLIP, RADIATOR HOSE, NO.2
main90466-W0015×2i202203
16711SHROUD, FAN
main16711-0Q070i202203
main16711-0Q080i202203
BOSNIA-HERZEGOVINA SPEC&TROPIC SPEC-WITH; CANARY SPEC&TROPIC SPEC-WITH; CROATIA,SLOVENIA SPEC&TROPIC SPEC-WITH; CYPRUS SPEC&TROPIC SPEC-WITH; GREECE SPEC&TROPIC SPEC-WITH; ISRAEL SPEC&TROPIC SPEC-WITH; MALTA SPEC&TROPIC SPEC-WITH
90119W0099
9046935001

14 parts on this diagram · 3 diagrams in section
